EV Series Automatisiertes Dosiersystem
79
Anhang A, Command Function Reference
(Fortsetzung)
Call Pattern (Aufrufmuster)
Klick Funktion
Doppelklicken
Sie auf die
Adresse und
wählen Sie dann
aus dem Drop-
down Menü aus
Das System dosiert ein Muster, das wie ein anderes Muster dieses Programms aussieht, an der Stelle im
Programm, wo der Musteraufrufbefehl steht. Dem aufgerufenen Muster muss ein Label zugeordnet sein. Das
System stoppt die Dosierung des aufgerufenen Musters, sobald es einen Musterendebefehl erreicht.
Beispiel eines Programms mit Musteraufrufbefehl
Call Subroutine (Aufruf eines Unterprogramms)
Klick Funktion
Doppelklicken
Sie auf die
Adresse und
wählen Sie dann
aus dem Drop-
down Menü aus
Ein Unterprogramm ist eine Sammlung von Befehlen, die sich am Ende eines Programms bendet. “Call
Subroutine“ bewirkt, dass das Programm zu einer bestimmten Adresse im Unterprogramm springt und
anschließend die dort hinterlegten Befehle ausführt. Wenn der “End Subroutine“ Befehl (welcher sich
im Unterprogramm bendet) erreicht wird, macht das Programm unmittelbar an der Adresse unter dem
“Call Subroutine“ Befehl weiter. “Call Subroutine“ ist am Hilfreichsten, um ein Muster irgendwo auf
demselben Werkstück zu wiederholen (im Gegensatz zum “Step & Repeat“ Befehl, bei dem das Muster
auf verschiedenen Werkstücken ausgeführt wird, die in geraden Linien und festen Abständen voneinander
angeordnet sind).
Beispiel eines Programms, das den “Call Subroutine“ Befehl enthält
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
80
Anhang A, Command Function Reference
(Fortsetzung)
Circle (Kreis)
Klick Funktion
Registriert einen Kreis mit Kreismittelpunkt als aktuellen XYZ Standort.
Parameter Beschreibung
Diameter Der Durchmesser des Kreises (in mm)
Start Angle Der Winkel (in Grad) vom Kreisanfang bis zum Kreisende. Der Standard von 0 Grad entspricht
der 3:00 Position.
Standard = 0 (Grad)
Wertebereich: 0 bis 360
HINWEIS: Sie können einen negativen Wert eingeben. Zum Beispiel, wenn Sie -90 eingeben,
bendet sich der Startpunkt des Kreises an Position 12:00.
End Angle Der Winkel (in Grad) nach dem Wert des Startwinkels, an dem die Dosierung stoppt.
Standard = 0 (Grad)
Um gegen den Uhrzeigersinn zu dosieren, geben Sie einen negativen Wert ein.
Dispense Dot (Dosierpunkt)
Klick Funktion
Registriert die gegenwärtige XYZ Position als Dosierpunkt.
Dispense Dot Setup (Dosierpunkt Setup)
Klick Funktion
Stellt ein, wie das System an einem Punkt Flüssigkeit abgibt.
Parameter Beschreibung
Valve On Time Wie lange das Dosierventil geöffnet ist (in Sekunden)
Dwell Time Verzögerungszeit, die am Ende der Dosierung ansteht, damit das System einen
Druckausgleich schaffen kann, bis sich die Nadel zum nächsten Punkt bewegt.
Head Time Verzögerungszeit (in Sekunden) die zu Beginn des Dosiervorgangs auftritt.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
81
Anhang A, Command Function Reference
(Fortsetzung)

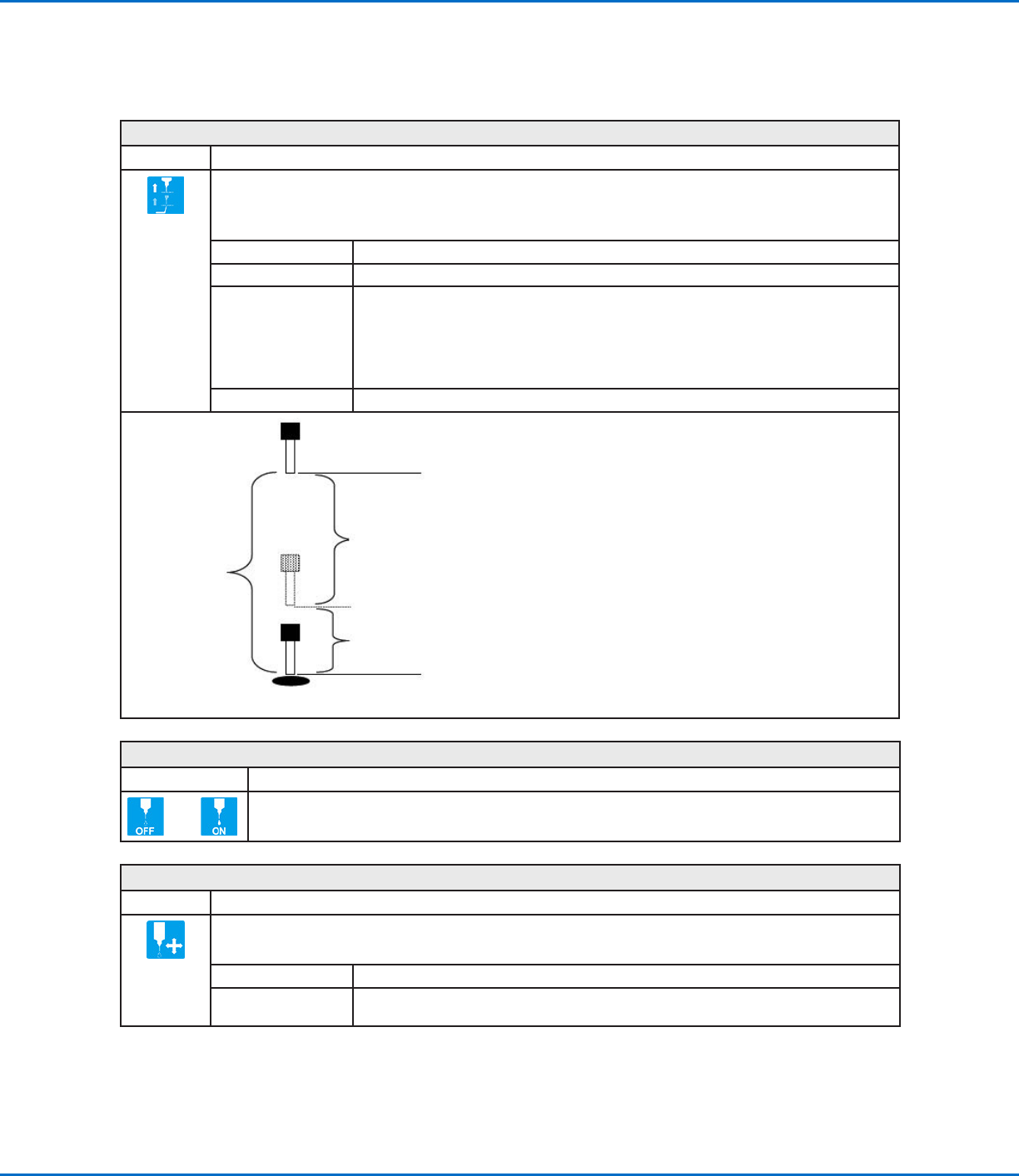

Dispense End Setup (Dosierende Setup)
Klick Funktion
Nach dem Dosieren eines Punktes oder einer Linie ist es oft vonnöten, die Nadel über eine kurze Distanz langsam
zu heben. Das ermöglicht der Flüssigkeit die Nadel rückstandslos zu verlassen und verhindert eine unabsichtliche
Abgabe. Die Parameter des Dispense End Setup beeinussen, wie weit und wie schnell sich die Spitze nach der
Dosierung hebt.
Parameter Beschreibung
Retract Distance Der Abstand (in mm/s), mit der sich die Nadel nach der Dosierung bewegt.
Retract High Speed Nachdem sich die Nadel auf dem Weg, der durch Retract Distance mit
derGeschwindigkeit Retract Low Speed vorgegeben wird, gehoben hat, fährt sie weiter
bis zur Z-clearance Höhe mit der Geschwindigkeit (in mm/s), die durch dieses Setting
vorgegeben ist. Der Sinn, eine Z-clearance Höhe anzugeben, ist, dass die Nadel hoch
genug steigt, um jedes eventuelle Hindernis auf dem Weg zum nächsten Punkt zu
umgehen.
Retract Low Speed Die Geschwindigkeit (in mm/s), mit der sich die Nadel nach der Dosierung bewegt.
Z Clearance
Retract
High Speed to
Z Clearance
height
Retract
Distance at
Retract Low
Speed
Darstellung von Dispense End Setup.
Dispenser Off / Dispenser On (Dosiergerät aus/ein)
Klick Funktion
oder
Schaltet das Dosierventil an der jeweiligen Adresse aus oder ein.
Dummy Point (fiktiver Punkt)
Klick Funktion
Registriert die aktuelle XYZ Position als Dummy point. Die Dosiernadel bewegt sich durch diesen Punkt. Ein
Dummy Point ist nützlich, um Hindernisse auf dem Werkstück zu umgehen.
Parameter Beschreibung
Speed Die Geschwindigkeit (in mm/s) mit der die Spitze sich auf den Dummy Punkt zu bewegt.
Reichweite 0–150 mm/s
