Einstellen des Tip-to-Workpiece Offset (Z Clearance) unter

Verwendung des Kamerafokus

Klick Schritt Referenzbild

• Klicken Sie auf den PROGRAM Tab.

• Klicken Sie auf das CCD Mode Icon, um

auf Tip MODE umzuschalten.

• Bewegen Sie die Nadel zu einem guten

Referenzpunkt auf dem Werkstück.

• Bewegen Sie die Nadel soweit wie möglich

nach unten, ohne dass sie die Oberäche

des Werkstückes berührt.

• Klicken Sie auf CAMERA > SETUP, um zu

den Offset Feldern zurück zu kehren.

• Klicken Sie auf SET neben Focus.

HINWEIS: Der Set button sollte Hellblau

sein.

• Klicken Sie auf FOCUS neben Set.

• Bewegen Sie die Kamera, bis sich das

Fadenkreuz mittig über dem vorhin

erstellten Dosierpunkt bendet.

• Stellen Sie die Kamera scharf, bis das Bild

des Dosierpunktes klar zu sehen ist. Siehe

“Kamera” auf Seite17 für Anweisungen

zum Scharfstellen der Kamera.

Anhang B, Setupverfahren ohne Einrichtungsassistent

(Fortsetzung)

www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

EV Series Automatisiertes Dosiersystem

Anhang C, DXF File Import

Dieser Anhang gibt einen Überblick über die Bestandteile des DXF Bildschirms und über den Import von DXF

Dateien.

Übersicht des DXF Bildschirms

Icon

Name

Icon Funktion

Open a File

(Öffnen)

Öffnet eine Datei

Show All

Layers (Alle

Ebenen

anzeigen)

Zeigt alle Ebenen einer

geöffneten DXF Datei

Hide All

Layers (Alle

Ebenen

ausblen-

den)

Blendet alle Ebenen

einer geöffneten DXF

Datei aus

See All

(Alles

anzeigen)

Komprimiert oder

verändert die Größe

des Displays so,

dass alle Punkte der

geöffneten DXF Datei

im Sichtbereich des

Bildschirms zu sehen

sind

Zoom

Zoomt den

ausgewählten Bereich

Select

All (Alles

auswählen)

Wählt alle Punkte in der

DXF Datei aus

Icon

Name

Icon Funktion

Range

of Select

(Auswahl-

bereich)

Wählt einen Punkt im

Bereich des Rechtecks

aus

Select

Directly

(direkte

Auswahl)

Wählt ein Element aus

Cancel

Select

(Auswahl

abbrechen)

Bricht jede Auswahl ab

Point

Dispense

(Dosier-

punkt)

Gibt Dispense Dot

Befehle für alle

ausgewählten Punkte

eines importierten DXF

Bildes ein

Line

Dispense

(Dosier-

linie)

Gibt Line Dispense

Befehle für alle

ausgewählten Formen

eines importierten DXF

Bildes ein.

Option

Siehe “Einstellen

der DXF Import

Einstellungen” auf

Seite85.

www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

EV Series Automatisiertes Dosiersystem

DXF Import Einstellungen

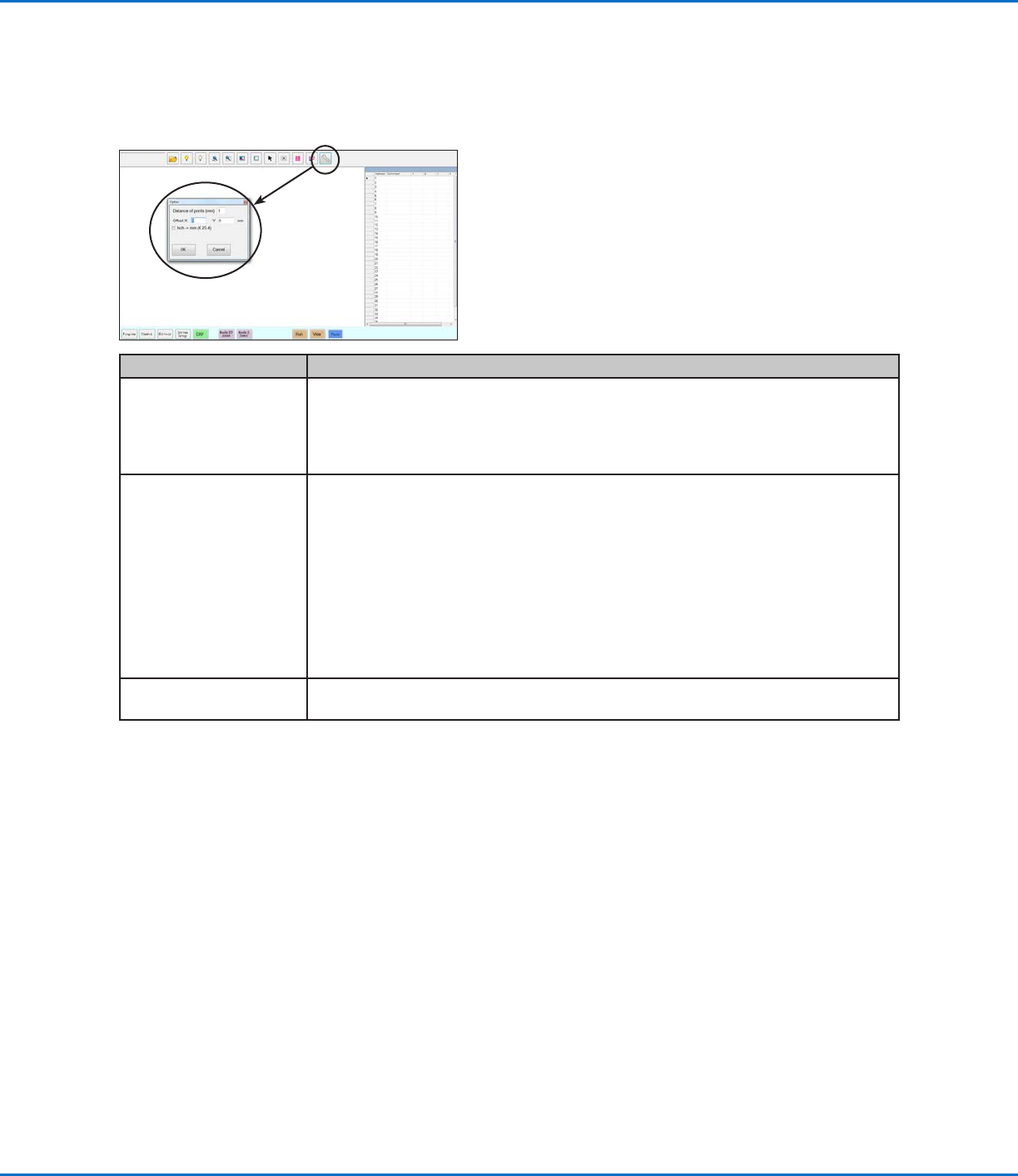

Klicken Sie auf das OPTION Icon auf dem DXF Bildschirm, um die DXF Import Einstellungen festzulegen.

Position Beschreibung

Distance of points (mm) Gibt die Entfernung zwischen zwei Punkten auf einer Kurve an, wenn die Kurve

in Koordinaten umgewandelt wird, z. B. wenn dieser Wert auf 1 gesetzt wird und

eine 10 mm lange Kurve in einen Befehl umgewandelt wird, ist das Ergebnis eine

Serie von Line Start, Line Passing und Line End Befehlen, die eine Kurve mit einer

Gesamtsumme von 11 Punkten produziert.

Offset X, Y Nachdem Sie mithilfe von Point Dispense oder Line Dispense Programmbefehle

erstellt haben, können die entstehenden XY-Werte negative Nummern sein. Das führt

dazu, dass die importierten Punkte auf dem sekundären Ansichtsbildschirm außerhalb

des Gitters angezeigt werden. Um dieses Problem zu beheben, geben Sie X und/oder

Y Werte in die Offset Felder des Option Fensters ein, sodass sich die importierten

XY-Werte in positive Wert ändern. Zum Beispiel, wenn ein importierter XY-Wert -150,

0 ist, dann geben Sie 200 für Offset X und 200 für Offset Y ein, klicken Sie auf OK

und dann klicken Sie erneut auf das Point Dispense oder Line Dispense Icon, um die

Werte zu aktualisieren. Die neuen Werte werden 50, 200 und 0 sein und die Punkte

werden im Gitter des sekundären Ansichtsbildschirms erscheinen, wenn Sie auf den

Programmbildschirm gehen.

Inch > mm (X 25.4) Schaltet die Anzeige von Einheiten zwischen Metrisch und Englisch um. Überprüfen

Sie, ob die Einheiten in mm angezeigt werden sollen.

Anhang C, DXF File Import (Fortsetzung)
