EV Series Automatisiertes Dosiersystem
83
Fill Area (Bereich füllen)
Klick Funktion
Füllt einen denierten Bereich auf eine bestimmte Weise mithilfe der angegebenen Width (Breite) und Band
Parameter aus. Sehen Sie sich die Beispiele unten für weitere Informationen über die Fill Area an.
Parameter Beschreibung (siehe Bildbeispiele)
Type (weiter unten
jeweils ein Beispiel)
1. Rectangle (S path)
2. Circle
3. Rectangle (äußeres zu inneres)
4. Rectangle Band
5. Circle Band
6. Rectangle (von innen nach außen)
7. Circle (von innen nach außen)
Width Der Abstand (in mm) zwischen einer Dosierlinienmitte zur nächsten, die in der
Spiralfolge kommt.
Band Die Breite (in mm), die der ausgefüllte Bereich (von einem Ende zum anderen) hat.
Anhang A, Command Function Reference
(Fortsetzung)

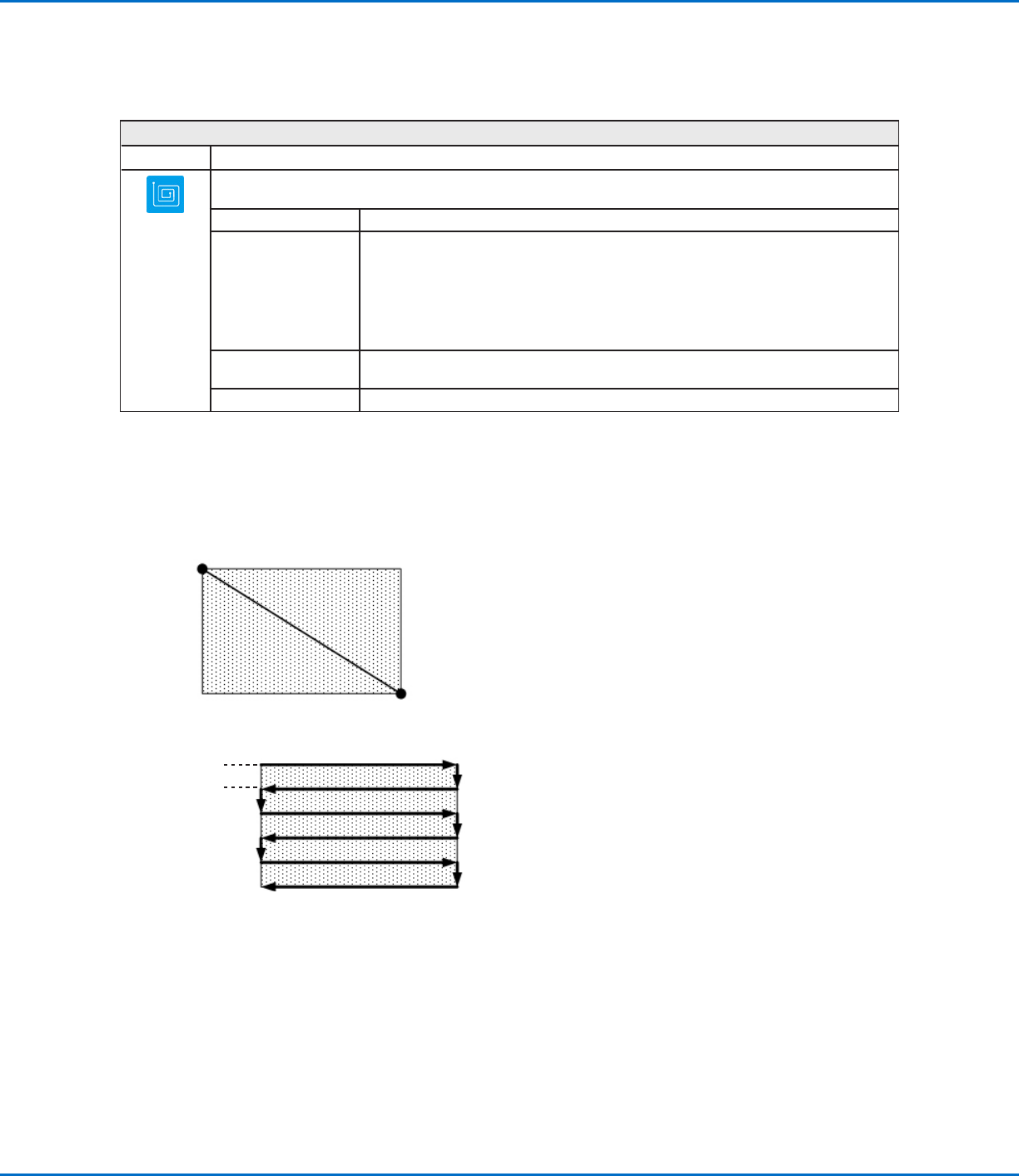

Fill Area: 1. Rechtecke (S Pfad)
Dieser Befehl füllt einen bestimmten Bereich, indem er die Nadel rückwärts und vorwärts entlang der X-Achse bewegt (in einer
S-förmigen Linie), entsprechend dem Bandabstand und gleichzeitig entlang der Y-Achse entsprechend der Width Distance. Nach
der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point an der oberen linken Ecke des zu füllenden Bereichs
ein und einen Line End Point in der unteren rechten Ecke.
Linien Start
Linienende
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Width = 5 mm
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
84

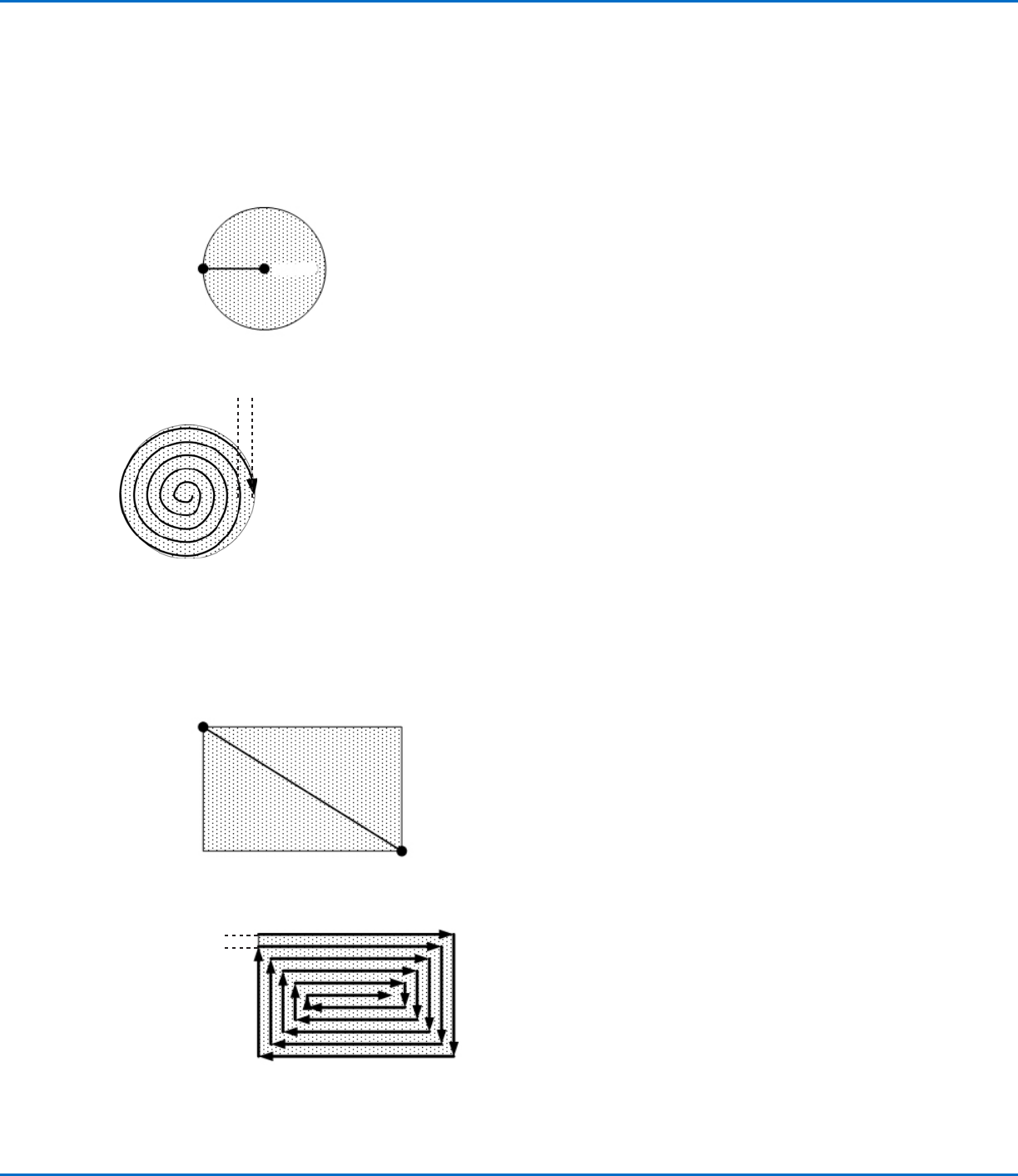

Fill Area: 2. Kreis
Dieser Befehl füllt den entsprechenden Bereich, in dem er die Nadel spiralförmig von der Außenseite des Kreises in die Kreismitte
bewegt. Nach der Eingabe eines Fill Area Circle Befehls bewegen Sie die Nadel zur Außengrenze des zu befüllenden Kreises und
bestimmen diesen Punkt als Line Start Point. Dann bewegen Sie die Nadel direkt zur Kreismitte und bestimmen diesen Punkt als
Line End Point.
Linienende
Linien Start
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Width = 5 mm
Fill Area: 3. Rechteck (von außen nach innen)
Dieser Befehl füllt den Bereich aus, indem er die Nadel in einer quadratischen Spiralform von der Außenseite des Rechteckes nach
innen zur Mitte bewegt. Nach der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point an der oberen linken
Ecke des zu füllenden Bereichs ein und einen Line End Point in der unteren rechten Ecke.
Linien Start
Linienende
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Width = 5 mm
Anhang A, Command Function Reference
(Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
85
Anhang A, Command Function Reference
(Fortsetzung)

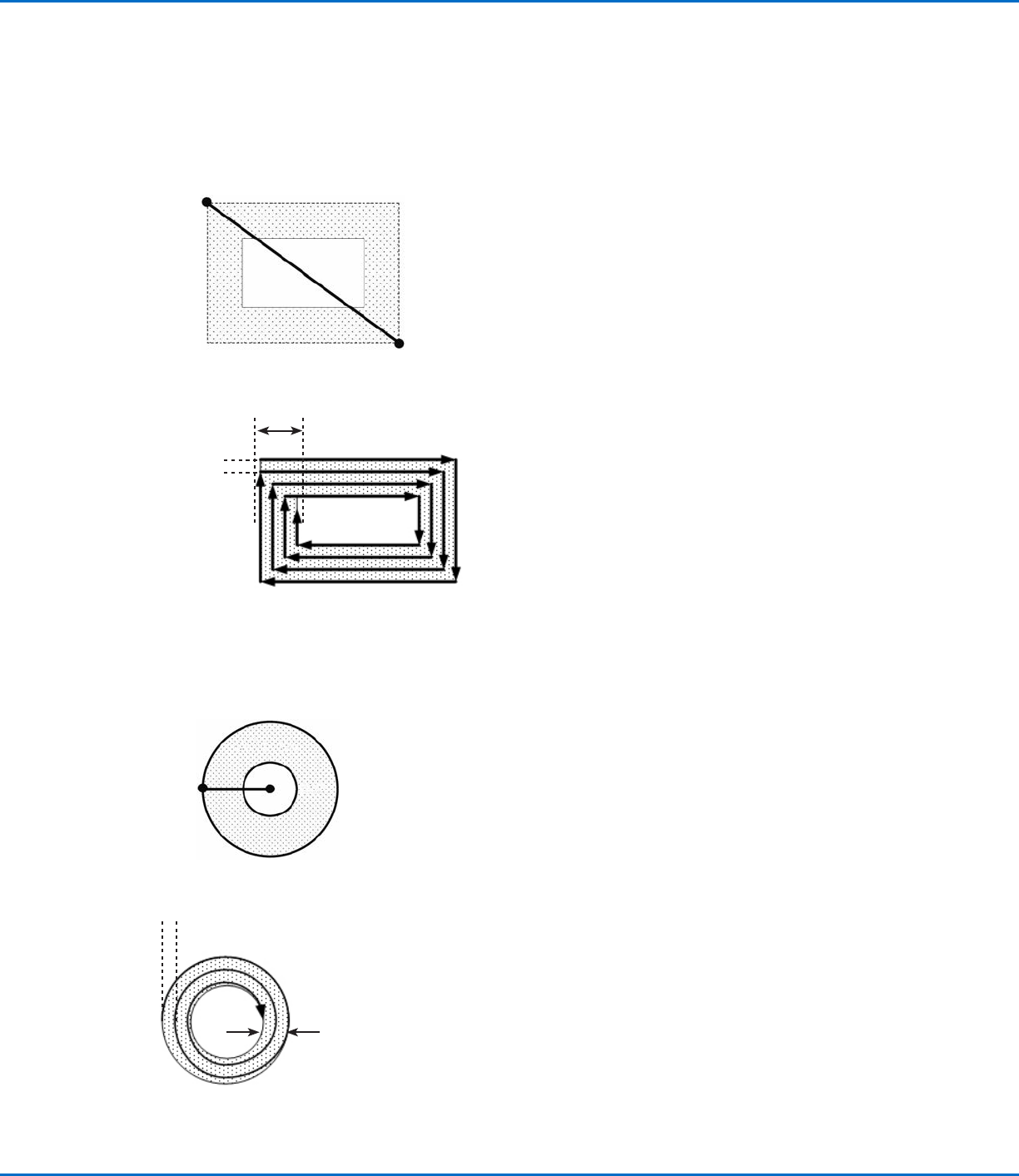

Fill Area: 4. Rechteckiges Band
Dieser Befehl füllt einen rechteckigen Bandbereich aus, indem er die Nadel in einer quadratischen Spiralform von der Außenseite
des Rechteckes nach innen zur Mitte bewegt. Nach der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point
an der oberen linken Ecke des zu füllenden Bereichs ein und einen Line End Point in der unteren rechten Ecke.
Linien Start
Linienende
BEISPIEL: Wenn eine Breite von 5 mm und ein Band von 15 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Band = 15 mm
Width = 5 mm
Fill Area: 5. Kreis Band
Dieser Befehl füllt den Bereich eines kreisförmigen Bandes aus. Er bewegt die Nadel in einer Spiralform an der Außenseite des
Kreises zur Mitte. Nach der Eingabe eines Fill Area Circle Band Befehls bewegen Sie die Nadel auf den Durchmesser des Kreises
und geben Sie einen Line Start Point an. Bewegen Sie sie dann direkt in die Kreismitte und geben einen Line End Point ein.
LinienendeLinien Start
Bereich füllen
BEISPIEL: Wenn eine Breite von 5 mm und ein Band von 10 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Band = 10 mm
Width = 5 mm
