Technische Daten
Abmessungen
Lochschablone für Befestigungslöcher für Roboterfüße
Nutzen Sie diese Schablone, um die Montagebohrungen für die Roboterfüße vorzunehmen.
4 x M5 Gewindebohrungen
B
A
C
B
A
Abmessung E2V E3V E4V E5V E6V
A (Breite) 481 mm (19") 596 mm (23") 696 mm (27") 796 mm (31") 913 mm (36")
B (Höhe) 510 mm (20") 644 mm (25") 644 mm (25") 814 mm (32") 812 mm (32")
C (Tiefe) 432 mm (17") 543 mm (21") 638 mm (25") 718 mm (28") 718 mm (28")
Abmessung E2V E3V E4V E5V E6V
A
302mm
(11,88")
400mm
(15,75")
500mm
(19,69")
500mm
(19,69")
500mm
(19,69")
B
300mm
(11,81")
410mm
(16,14")
510mm
(20,08")
510mm
(20,08")
510mm
(20,08")
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
74
2
1 3
1
7
Maximalspannung Maximalstrom
125 VAC 15A
250 VAC 10A
28 VDC 8A
Pin Beschreibung
1 NOM (mit Arbeitskontakt)
2 2 COM (Schnittstelle)
3 3 ERDE (Masse)
Pin 1
Pin 2
Pin 3
+24V
Relay
Ext. Steueranschluss
HINWEISE:
• Eingänge sind nicht polaritätsgebunden
• Das optionale Start-/Stopp Box Zubehör ermöglicht Eingangs-/Ausgangsverbindungen mit diesem Anschluss.
Siehe “Start/Stopp Box” auf Seite71 für die Teilenummern.
Pin Beschreibung
1 Erde
2 Startsignal
3 Motorstrom
4 Leerlauf
5 Ausführen/Lernen
6 Not-Halt-Taster
7 Not-Halt-Taster
Technische Daten (Fortsetzung)

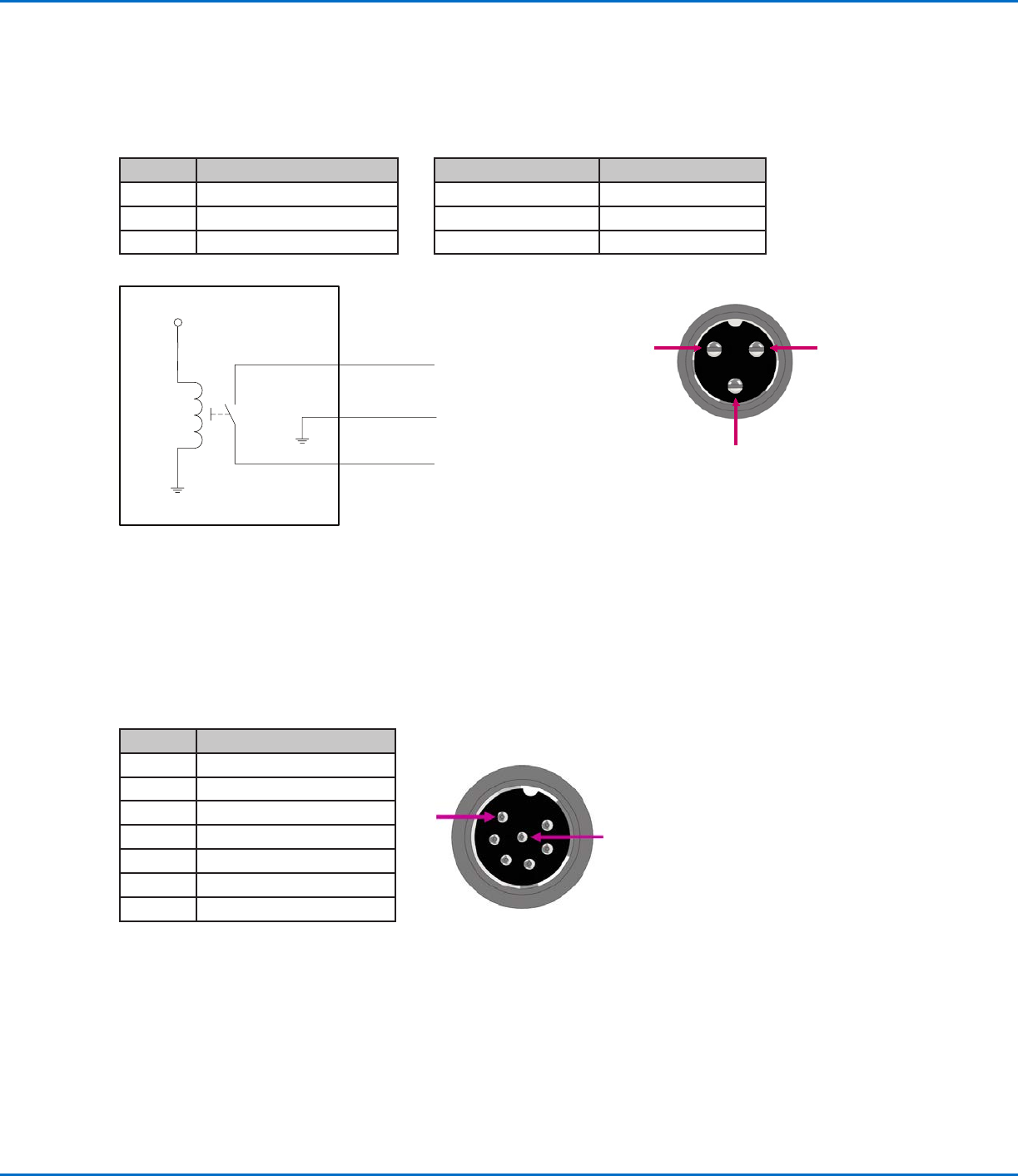

Schaltpläne
Dosieranschluss
