EV Series Automatisiertes Dosiersystem
70

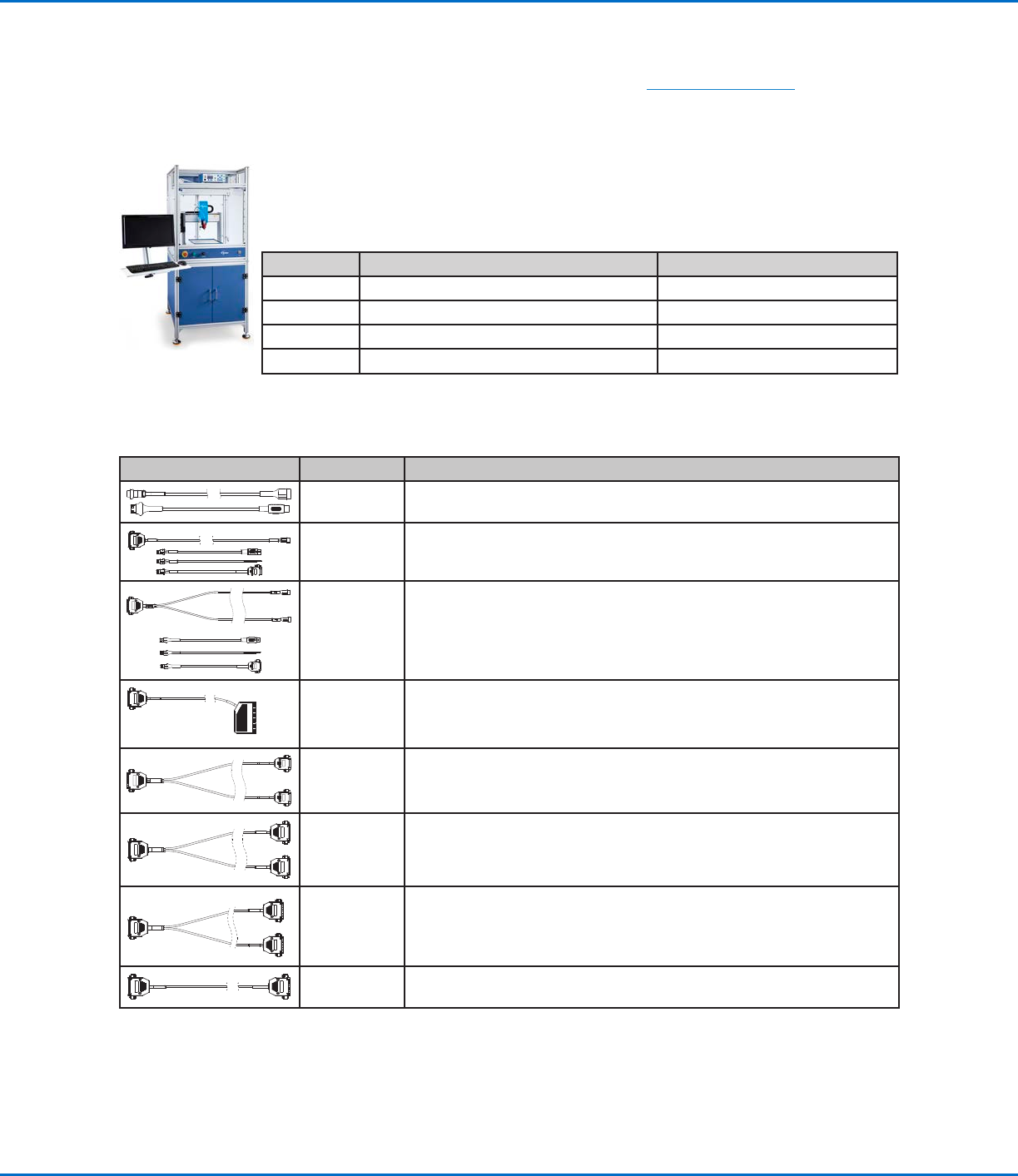

Zubehör
HINWEIS: Für Ersatzteile sehen Sie in den Instandhaltungsanweisungen nach: www.nordsonefd.com.
Schutzeinhausungen
Gesicherte Schutzeinhausungen von Nordson EFD integrieren sich nahtlos mit unserer
gesamten Reihe an automatisierten Dosiersystemen. Das System beinhaltet externe
Dosierkontrollen, eine Sicherheitslichtschranke und einen internen Verteiler und Kabelkanäle für
schnelleres, sicheres Setup. Diese CE-konformen Einhausungen sind außerdem vollkonform
mit der EU Maschinenrichtlinie 2006/42/EG.
Artikel-Nr. Beschreibung Kompatible Rotobermodelle
7362738
Kleine Schutzeinhausung
E2, E2V, E3, E3V, R3
7362766
Kleine Schutzeinhausung, Europa
E2, E2V, E3, E3V, R3
7362739
Große Schutzeinhausung
E4, E4V, E5, E5V, R4, PRO4L
7362767
Große Schutzeinhausung, Europa
E4, E4V, E5, E5V, R4, PRO4L
Vorkonfigurierte Anschlusskabel
Teil Artikel-Nr. Beschreibung
7360551 Standardkabel zum Verbinden von Dosierer und Kamera
7360761
Einzelkabel zwischen Dosierer und Roboter (bietet verschiedene
Anschlussmöglichkeiten für verschiedene Dosierer/Controller)
7360554
Doppelkabel zum Anschluss von zwei Dosierern/Controllern an den
Roboter
:
7362573
I/O Schnittstellenkabel zwischen dem ValveMate
™
8000 und dem
Roboter falls die Nutzung aller vier (4) ValveMate 8000-Kanäle
erforderlich ist.
7360558
Verbindungsdoppelkabel zum Anschluss von bis zu zwei PICO
®
DCON
Treibern oder zwei PICO Toμch
™
Controllern an den Roboter
7362356
Verbindungsdoppelkabel zum Anschluss von bis zu zwei Liquidyn
®
V10
Controllern an den Roboter
7362357
Verbindungsdoppelkabel zum Anschluss von bis zu zwei Liquidyn V200
Controllern an den Roboter
7362373
Einzelkabel zum Anschluss eines Liquidyn V200 Controllers an den
Roboter
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
71

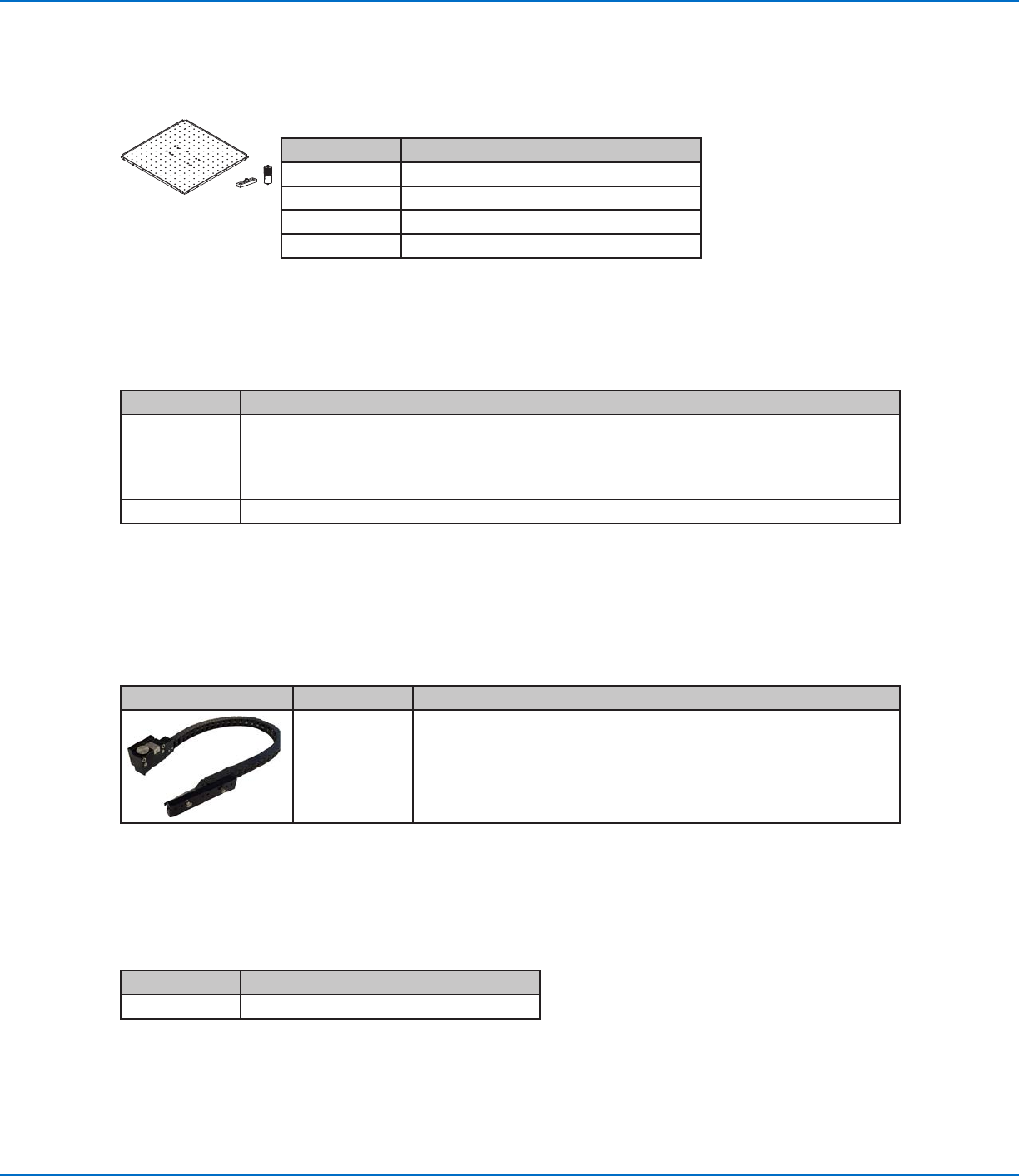

Zubehör (Fortsetzung)
Fixierplatte
Alle Platten enthalten 4 Kanten und 4 justierbare Halterungen.
Artikel-Nr. Beschreibung
7028276 200 mm Fixierplatte
7028277 300 mm Fixierplatte
7028278 400 mm Fixierplatte
7028279 500 mm Fixierplatte
Start/Stopp Box
Das Start/Stopp Box Zubehör ermöglicht Eingangs-/Ausgangsanschlüsse für Remote Funktionen wie z. B.
Starttaste oder Not-Aus-Schalter. Lesen Sie die Pläne für “Beispieleingangs-/Ausgangsanschlüsse” auf Seite76.
Artikel-Nr. Beschreibung
7363285 Start/Stop Zubehörbox und I/O Checker, Standard
Der I/O Checker erlaubt es einem Benutzer / Programmierer entweder (1) Inputsignale
von externen Geräten oder (2) Outputs vom Roboter zu simulieren, bevor externe Geräte
physikalisch installiert werden.
7360865 Start/Stopp Box Zubehör, Europäische Gemeinschaft
Nadelerkennung
Der optionale Düsendetektor erlaubt es Ihnen automatisch sowohl die XY Offsets als auch die Z Höhe zu
aktualisieren, in dem Sie Nadel Z Erkennung drücken. Der Knopf Nadel Z Erkennung ist nur in Systemen vorhanden,
die über einen Düsendetektor verfügen. Siehe “(Nur für EV-System mit Düsendetektor) Den Düsendetektor
einstellen” auf Seite95 um den Düsendetektor einzustellen.
Teil Artikel-Nr. Beschreibung
7360893 Nadelerkennung Zubehörset, EV Serie
Höhensensor
Der optionale Höhensensor kann zwischen den Werkstücken jede Abweichung von den ursprünglichen Z-Höhe
Programmwerten erkennen. Wenn sich die Z-Höhe ändert, erkennt das System die neuen Werte und passt das
Programm entsprechend an. Siehe “Anhang F, Höhensensor Einrichtung und Verwendung” auf Seite110 zur
Installation und Verwendung des Höhensensors.
Teil Nummer Beschreibung
7361667 Höhensensor Zubehörset, E/EV Serie
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
72

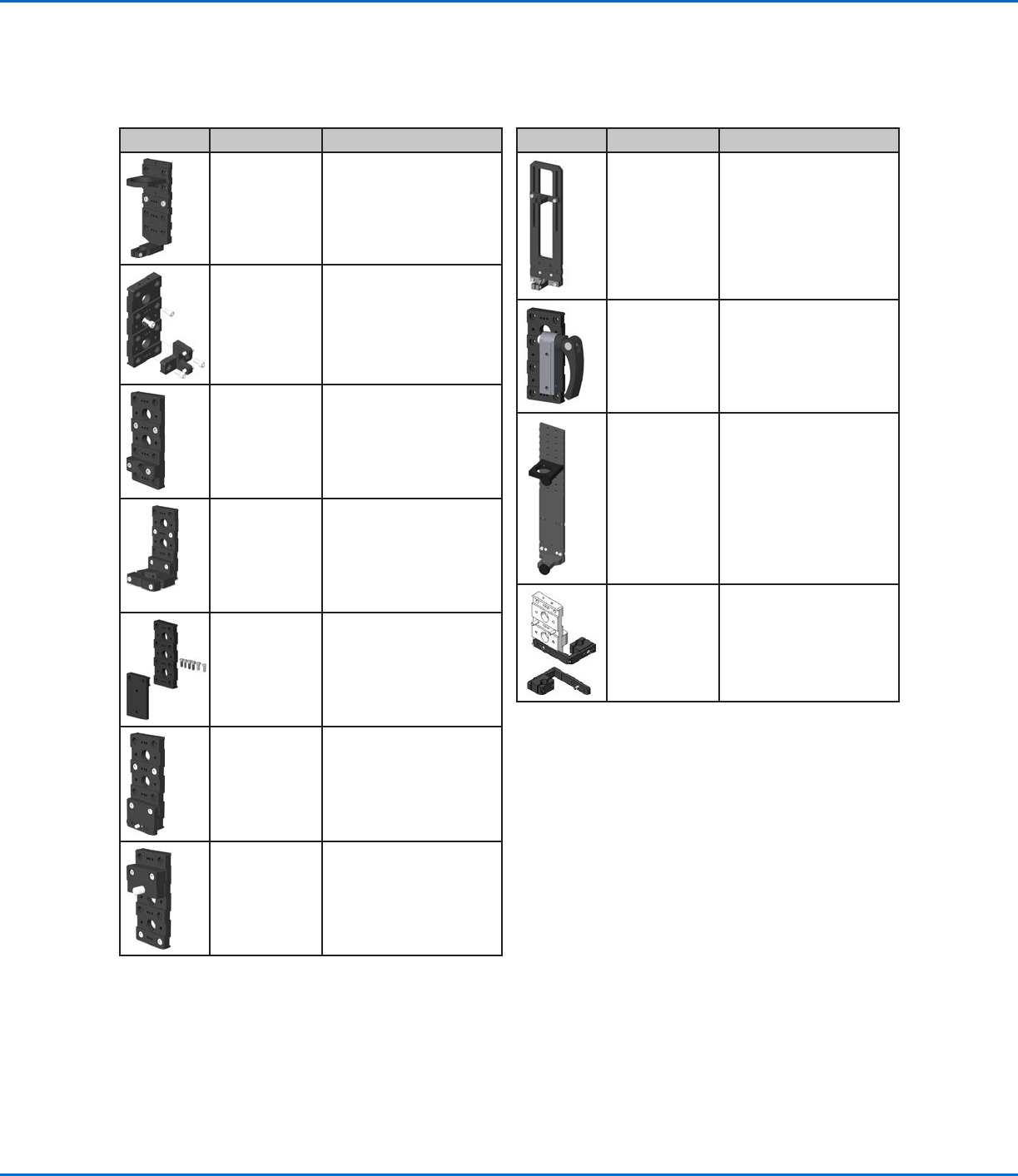

Teil Teil Nummer Beschreibung
7360610
Montagehalterung
Kartusche
7361815
Montagehalterung für
PICO Pμlse
™
Ventile
7360613
Montagehalterung
für alle Ventile mit
Montagebohrungen
(Ventile der Serien 752,
725, 741, 736, 781, 787
und 782).
7361758
Universelle Ventil-
Montagehalterung
für alle Ventile ohne
Montagebohrungen
(Ventile der Serien 702,
754, 794 und 784S-SS).
7363518
Adapter für 794-TC
Serienventile
7361114
Montagehalterung
für Ventile der Serien
xQR41 und 745
7361757
Montagehalterung für
Radialventile
Montagehalterungen
Teil Teil Nummer Beschreibung
7360952
Montagehalterung für
Ultimus IV Dosierer
7362177
Montagehalterung für
Liquidyn P-Jet und
P-Dot Ventile
7360796 Equalizer Halterung
7360609
EV Serie Halterung
“Simple Vision”
Zubehör (Fortsetzung)
