www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
71
Zubehör (Fortsetzung)
Fixierplatte
Alle Platten enthalten 4 Kanten und 4 justierbare Halterungen.
Artikel-Nr. Beschreibung
7028276 200 mm Fixierplatte
7028277 300 mm Fixierplatte
7028278 400 mm Fixierplatte
7028279 500 mm Fixierplatte
Start/Stopp Box
Das Start/Stopp Box Zubehör ermöglicht Eingangs-/Ausgangsanschlüsse für Remote Funktionen wie z. B.
Starttaste oder Not-Aus-Schalter. Lesen Sie die Pläne für “Beispieleingangs-/Ausgangsanschlüsse” auf Seite76.
Artikel-Nr. Beschreibung
7363285 Start/Stop Zubehörbox und I/O Checker, Standard
Der I/O Checker erlaubt es einem Benutzer / Programmierer entweder (1) Inputsignale
von externen Geräten oder (2) Outputs vom Roboter zu simulieren, bevor externe Geräte
physikalisch installiert werden.
7360865 Start/Stopp Box Zubehör, Europäische Gemeinschaft
Nadelerkennung
Der optionale Düsendetektor erlaubt es Ihnen automatisch sowohl die XY Offsets als auch die Z Höhe zu
aktualisieren, in dem Sie Nadel Z Erkennung drücken. Der Knopf Nadel Z Erkennung ist nur in Systemen vorhanden,
die über einen Düsendetektor verfügen. Siehe “(Nur für EV-System mit Düsendetektor) Den Düsendetektor
einstellen” auf Seite95 um den Düsendetektor einzustellen.
Teil Artikel-Nr. Beschreibung
7360893 Nadelerkennung Zubehörset, EV Serie
Höhensensor
Der optionale Höhensensor kann zwischen den Werkstücken jede Abweichung von den ursprünglichen Z-Höhe
Programmwerten erkennen. Wenn sich die Z-Höhe ändert, erkennt das System die neuen Werte und passt das
Programm entsprechend an. Siehe “Anhang F, Höhensensor Einrichtung und Verwendung” auf Seite110 zur
Installation und Verwendung des Höhensensors.
Teil Nummer Beschreibung
7361667 Höhensensor Zubehörset, E/EV Serie
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
72
Teil Teil Nummer Beschreibung
7360610
Montagehalterung
Kartusche
7361815
Montagehalterung für
PICO Pμlse
™
Ventile
7360613
Montagehalterung
für alle Ventile mit
Montagebohrungen
(Ventile der Serien 752,
725, 741, 736, 781, 787
und 782).
7361758
Universelle Ventil-
Montagehalterung
für alle Ventile ohne
Montagebohrungen
(Ventile der Serien 702,
754, 794 und 784S-SS).
7363518
Adapter für 794-TC
Serienventile
7361114
Montagehalterung
für Ventile der Serien
xQR41 und 745
7361757
Montagehalterung für
Radialventile
Montagehalterungen
Teil Teil Nummer Beschreibung
7360952
Montagehalterung für
Ultimus IV Dosierer
7362177
Montagehalterung für
Liquidyn P-Jet und
P-Dot Ventile
7360796 Equalizer Halterung
7360609
EV Serie Halterung
“Simple Vision”
Zubehör (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
73

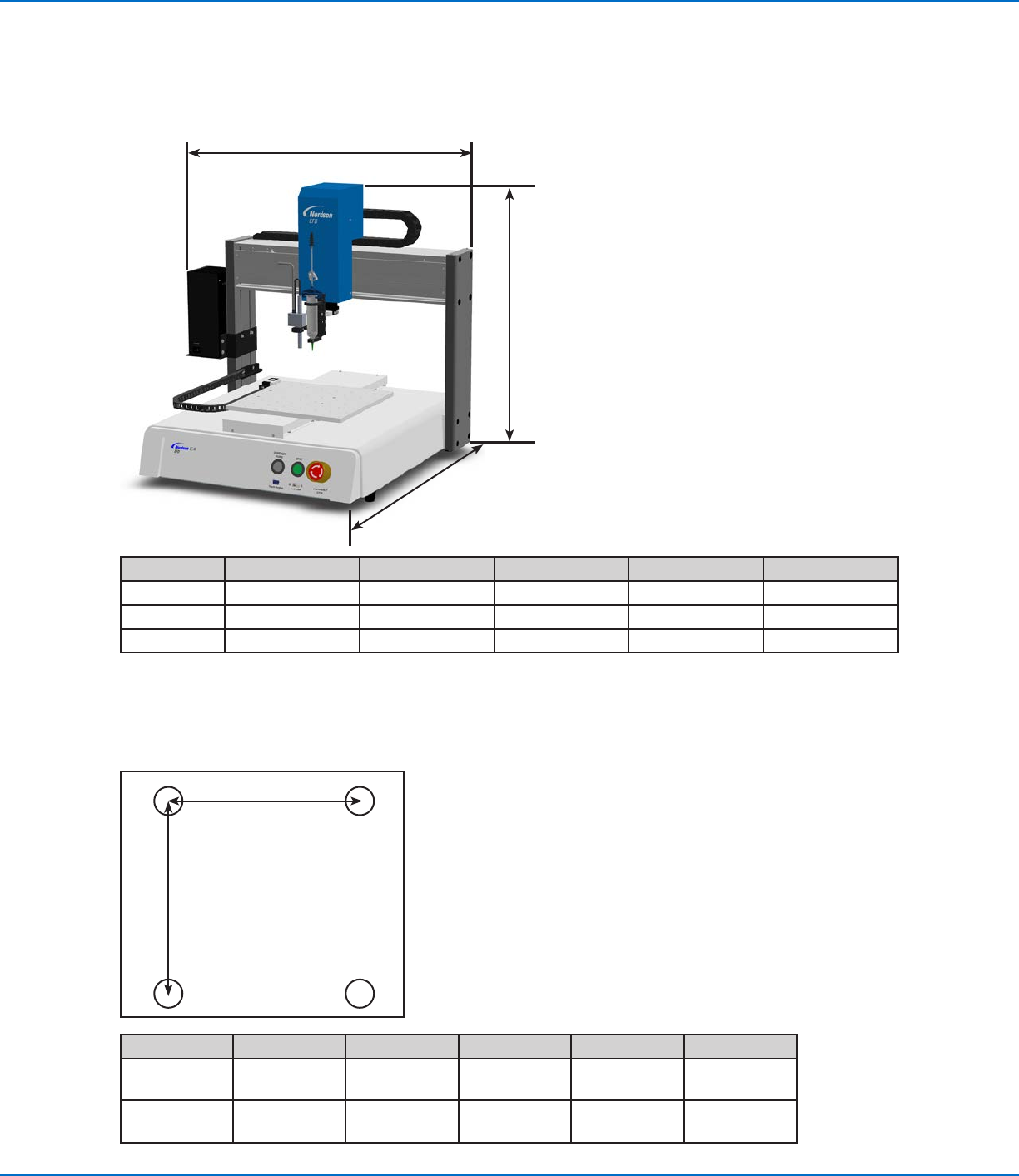

Technische Daten
Abmessungen
Lochschablone für Befestigungslöcher für Roboterfüße
Nutzen Sie diese Schablone, um die Montagebohrungen für die Roboterfüße vorzunehmen.
4 x M5 Gewindebohrungen
B
A
C
B
A
Abmessung E2V E3V E4V E5V E6V
A (Breite) 481 mm (19") 596 mm (23") 696 mm (27") 796 mm (31") 913 mm (36")
B (Höhe) 510 mm (20") 644 mm (25") 644 mm (25") 814 mm (32") 812 mm (32")
C (Tiefe) 432 mm (17") 543 mm (21") 638 mm (25") 718 mm (28") 718 mm (28")
Abmessung E2V E3V E4V E5V E6V
A
302mm
(11,88")
400mm
(15,75")
500mm
(19,69")
500mm
(19,69")
500mm
(19,69")
B
300mm
(11,81")
410mm
(16,14")
510mm
(20,08")
510mm
(20,08")
510mm
(20,08")
