Technische Daten
Abmessungen
Lochschablone für Befestigungslöcher für Roboterfüße
Nutzen Sie diese Schablone, um die Montagebohrungen für die Roboterfüße vorzunehmen.
4 x M5 Gewindebohrungen
B
A
C
B
A
Abmessung E2V E3V E4V E5V E6V
A (Breite) 481 mm (19") 596 mm (23") 696 mm (27") 796 mm (31") 913 mm (36")
B (Höhe) 510 mm (20") 644 mm (25") 644 mm (25") 814 mm (32") 812 mm (32")
C (Tiefe) 432 mm (17") 543 mm (21") 638 mm (25") 718 mm (28") 718 mm (28")
Abmessung E2V E3V E4V E5V E6V
A
302mm
(11,88")
400mm
(15,75")
500mm
(19,69")
500mm
(19,69")
500mm
(19,69")
B
300mm
(11,81")
410mm
(16,14")
510mm
(20,08")
510mm
(20,08")
510mm
(20,08")
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
74
2
1 3
1
7
Maximalspannung Maximalstrom
125 VAC 15A
250 VAC 10A
28 VDC 8A
Pin Beschreibung
1 NOM (mit Arbeitskontakt)
2 2 COM (Schnittstelle)
3 3 ERDE (Masse)
Pin 1
Pin 2
Pin 3
+24V
Relay
Ext. Steueranschluss
HINWEISE:
• Eingänge sind nicht polaritätsgebunden
• Das optionale Start-/Stopp Box Zubehör ermöglicht Eingangs-/Ausgangsverbindungen mit diesem Anschluss.
Siehe “Start/Stopp Box” auf Seite71 für die Teilenummern.
Pin Beschreibung
1 Erde
2 Startsignal
3 Motorstrom
4 Leerlauf
5 Ausführen/Lernen
6 Not-Halt-Taster
7 Not-Halt-Taster
Technische Daten (Fortsetzung)
Schaltpläne
Dosieranschluss
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
75

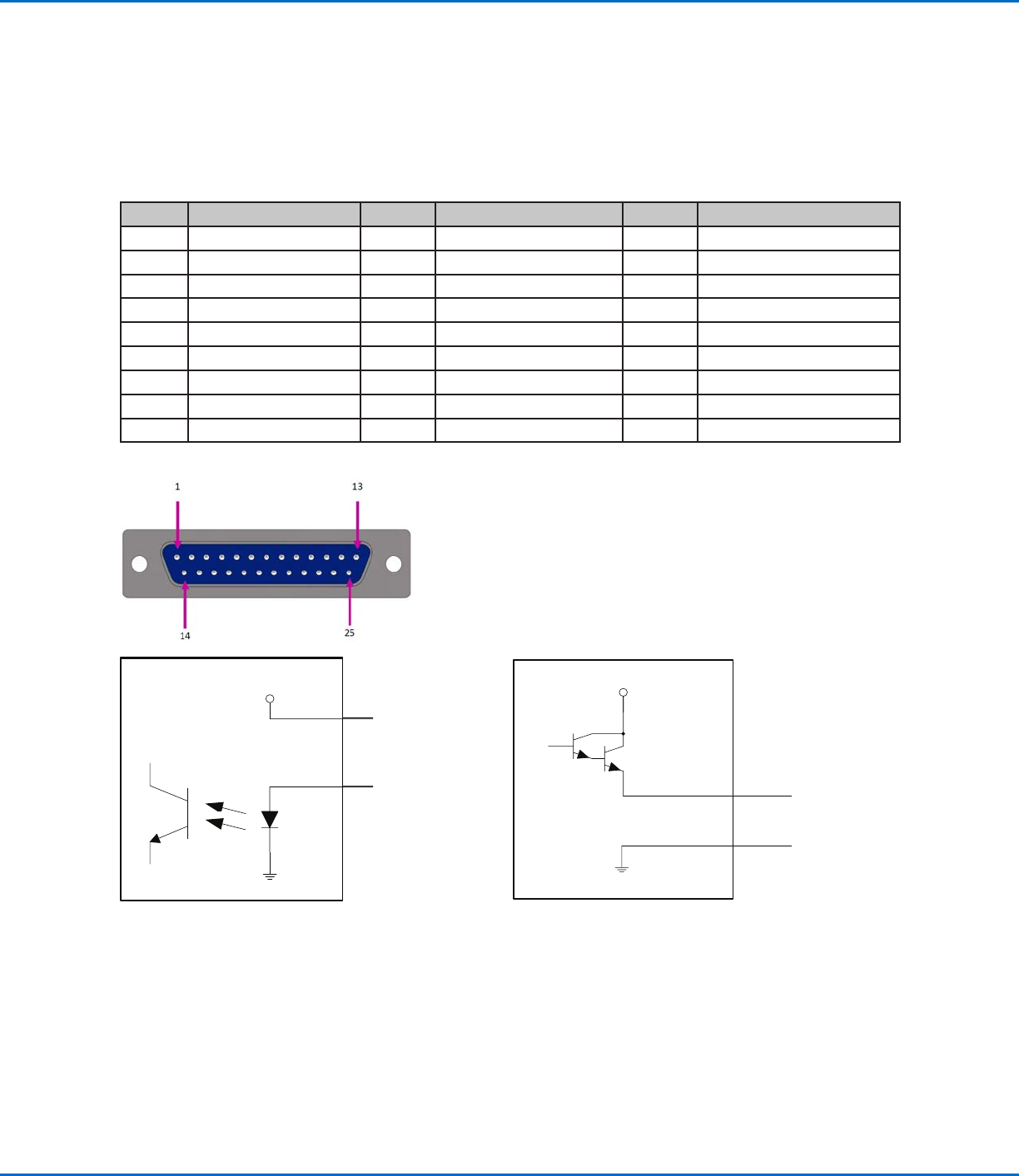

I/O Port (E/A Anschluss)
HINWEISE:
• Ausgänge sind auf 125 mA begrenzt.
• Ausgang der Versorgungsspannung +24 VDC ist auf 3,0 A begrenzt.
Pin Beschreibung Pin Beschreibung Pin Beschreibung
1 Eingang 1 10 Nicht angeschlossen 19 Ausgang 6
2 Eingang 2 11 GND 20 Ausgang 7
3 Eingang 3 12 GND 21 Ausgang 8
4 Eingang 4 13 GND 22 Nicht angeschlossen
5 Eingang 5 14 Ausgang 1 23 Nicht angeschlossen
6 Eingang 6 15 Ausgang 2 24 +24 VDC
7 Eingang 7 16 Ausgang 3 25 +24 VDC
8 Eingang 8 17 Ausgang 4
9 Nicht angeschlossen 18 Ausgang 5
Technische Daten (Fortsetzung)
Eingangsbelegung
Ausgangsbelegung
Pin 25
Eingang X
+24V
Ausgang X
Pin 13
+24V
