www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
111
# Klick Schritt Referenzbild
3
• Drücken Sie auf FÜHLER (de-)aktivieren.
Der Fühler des Höhensensors fährt aus.
4
• Bewegen Sie die Spitze an eine geeignete
Position auf dem Werkstück (ein freier
Bereich, den die Spitze ohne Probleme
berühren kann), um den Höhensensor zu
testen.
5
• Drücken Sie auf SET neben Sensor
Bewegen.
6
• Verwenden Sie einen 1,5 mm
Sechskantschlüssel, um die Einstellschraube
im Sensorblock zu lösen.
7
• Greifen Sie den Fühler vorsichtig mit Ihren
Fingern und ziehen Sie Ihn nach unten, bis
er sich ca. 10 mm über dem Werkstück
bendet.
8
• Ziehen Sie die Einstellschraube im Inneren
des Sensorblocks fest.
Fortsetzung auf der nächsten Seite
Anhang F, Höhensensor Einrichtung und Verwendung
(Fortsetzung)
Einstellen des Höhensensors (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
112
# Klick Schritt Referenzbild
9
• Klicken Sie auf FÜHLER (de-)aktiveren.
10
>
• Klicken Sie auf HÖHENERKENNUNG
AUSLÖSEN und dann auf JA, um die Höhe
des Nullpunkts zu erfassen.
Der Fühler des Höhensensors berührt die
Oberäche des Werkstücks und zeigt den
Wert der Nullpunkt-Höhe im aktuellen Feld
an.
Das System ist nun für die
Höhensensorerkennung bereit. Führen Sie
einen der folgenden Schritte durch:
- Gehen Sie zum nächsten Schritt, um die
Werte der Nullpunkt-Höhe im momentan
geöffneten Programm zu aktualisieren.
- Gehen Sie zum nächsten Ablauf dieses
Kapitels, um diese Funktion im Programm
zu nutzen
11
• (Optional) Um die Höhe der Nullpunktwerte
im aktuell geöffneten Programm zu ändern,
klicken Sie auf OFFSET PROGRAM
Das System überprüft die aktuelle Nullpunkt-
Höhe, indem es den Fühler hebt und senkt.
Weicht der ermittelte Wert der Nullpunkt-
Höhe vom Wert des Programms ab, verlangt
das System eine Bestätigung für die
Aktualisierung der Werte. Klicken Sie auf
JA, um die Offset Werte zu bestätigen. Das
System aktualisiert automatisch alle Werte
in Bezug zur Nullpunkt-Höhe im aktuellen
Programm.
Anhang F, Höhensensor Einrichtung und Verwendung
(Fortsetzung)
Einstellen des Höhensensors (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
113
Anhang F, Höhensensor Einrichtung und Verwendung
(Fortsetzung)

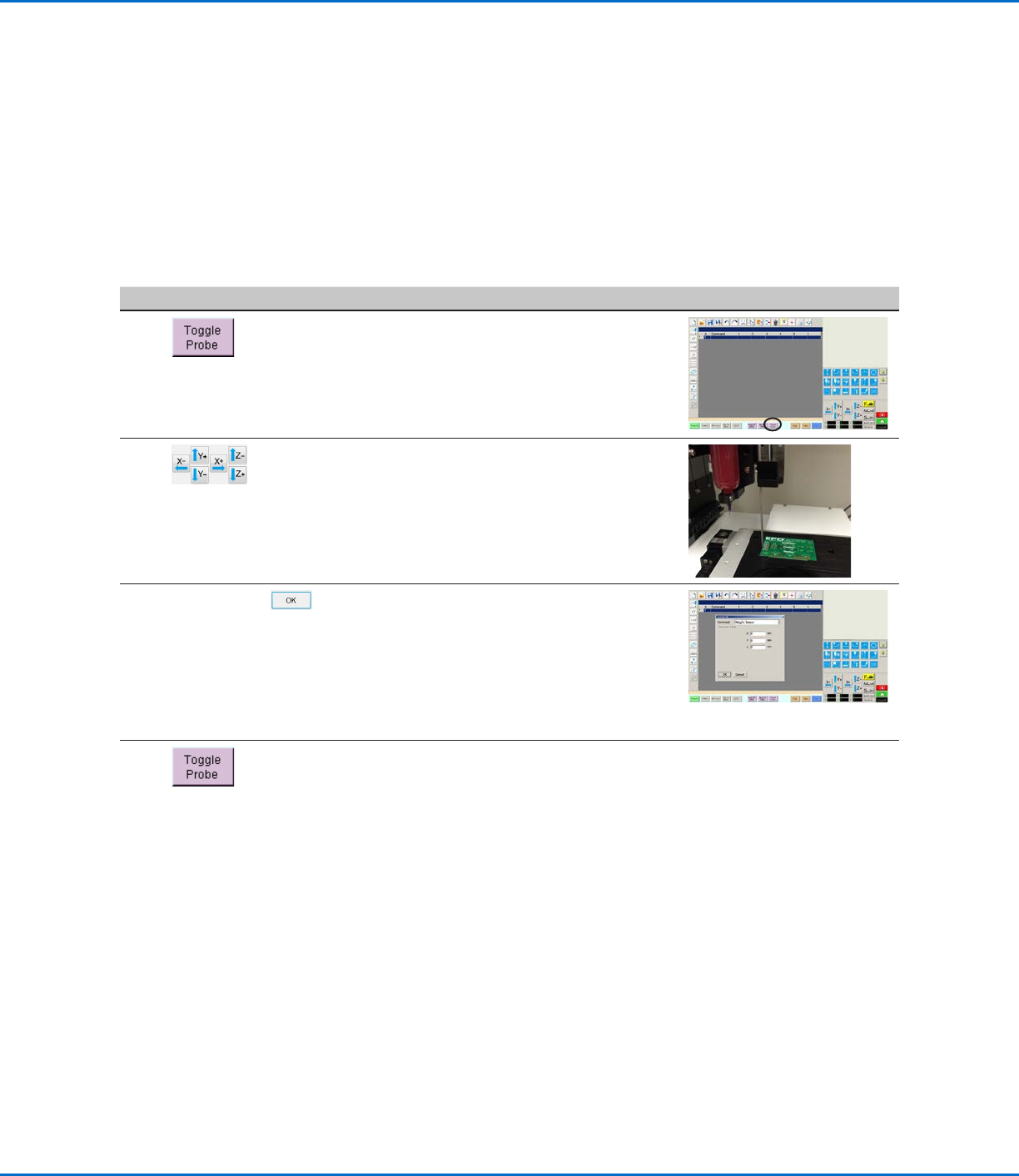

Verwendung der Höhensensorfähigkeiten
VORAUSSETZUNGEN
Das System ist richtig eingestellt. Siehe “Setup und Kalibrierung des Systems (Erforderlich)” auf Seite42.
Der Höhensensor ist installiert, aktiviert und eingerichtet. “Aktivierung des Höhensensors” auf Seite110 und
“Setup des Höhensensors” auf Seite110.
Das Programm, das Sie mit dem Höhensensor bearbeiten möchten, ist geöffnet.
# Klick Schritt Referenzbild
1
• Klicken Sie auf FÜHLER (de-)
aktivieren.
Der Fühler des Höhensensors fährt
aus.
2
• Bewegen Sie sich an die Position,
an der das System die Höhe des
Nullpunkts prüfen soll.
• Nutzen Sie die Z-Pfeiltasten, um
den Fühler an die gewünschte
Position ca. 10 mm (0,4”) über dem
Werkstück zu bewegen.
3
HEIGHT SENSOR >
• Machen Sie einen Doppelklick auf
die Adresszeile, in der Sie einen
Höhensensor-Befehl eingeben
möchten und wählen Sie dann
HÖHENSENSOR im Drop-Down
Menü aus.
• Klicken Sie auf OK, um die XYZ
Werte zu bestätigen.
4
• Klicken Sie auf FÜHLER (de-)
aktivieren, um den Fühler wieder
einzufahren.
Das System wird nun bei jedem
Programmdurchlauf die Höhe prüfen.
