Die Kamera
Das System enthält eine Simple Vision Stiftkamera, mit der Sie die Fixierplatte ansehen und fokussieren können.
Kamera Funktionen Fokussieren
Verriegelungsbügel
des Fokusrads
Lichtintensität
weiße
Streuscheibe
Kombination manueller Fokus und
on/off Blende
Um das Bild scharfzustellen:
• Lösen Sie die Schrauben, die das
Fokusrad halten, ohne den Roboter
zu bewegen.
• Drehen Sie das Fokusrad der Kamera,
bis Sie das schärfste Bild erhalten.
• Ziehen Sie die Befestigungsschrauben
des Fokusrads fest.
Helligkeit einstellen:
• Verwenden Sie einen schmalen
Kreuzschraubendreher, um das
Kameralicht so einzustellen, dass
das Werkstück unabhängig von
Änderungen des Umgebungslichtes
immer gleichmäßig beleuchtet ist.
HINWEIS: Die Schraube bendet sich
im Kameragehäuse.
Integrietes Licht mit
Helligkeitsregler
HINWEIS: Um das Licht
auszuschalten, müssen Sie die
Schraube in der Kamerahalterung
mit einem Schlitzschraubendreher
gegen den Uhrzeigersinn drehen.
Weiße Diffusorkappe zur
Bildverbesserung (kann entfernt
werden)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
18
Installation
Nutzen Sie dieses Kapitel in Kombination mit der Schnellstartanleitung und den Bedienungsanleitungen des
Dosiersystems, um alle Komponenten zu installieren.
Entpacken der
Systemkomponenten
VORSICHT
Für das Auspacken des Roboters werden min. 2 Leute
benötigt. Versuchen Sie nicht, den Roboter ohne
Unterstützung anzuheben.
1. Entnehmen Sie alle Systemkomponenten und
mitgelieferten Teile der Verpackung.
2. Mit Unterstützung heben Sie den Roboter vorsichtig
am Boden an und stellen ihn auf eine stabile
Werkbank/Arbeitsplatte. Heben Sie den Roboter
niemals an seinem Querträger an.
HINWEIS: Alle Geräte werden werkseitig mit einem
Schaumstoffschutz welche den Arbeitstisch in der
Y-Achse und den Kopf in der X-Achse halten, um
Bewegungen und Beschädigungen während der
Lieferung zu vermeiden. Nordson EFD empehlt,
sämtliches Verpackungsmaterial für ein zukünftiges
Versenden des Roboters aufzubewahren.
3. Entfernen Sie den Schaumstoffschutz und das
Klebeband.
4. Kontrollieren Sie die Verpackung erneut, ob Sie
wirklich alle Teile entnommen haben.

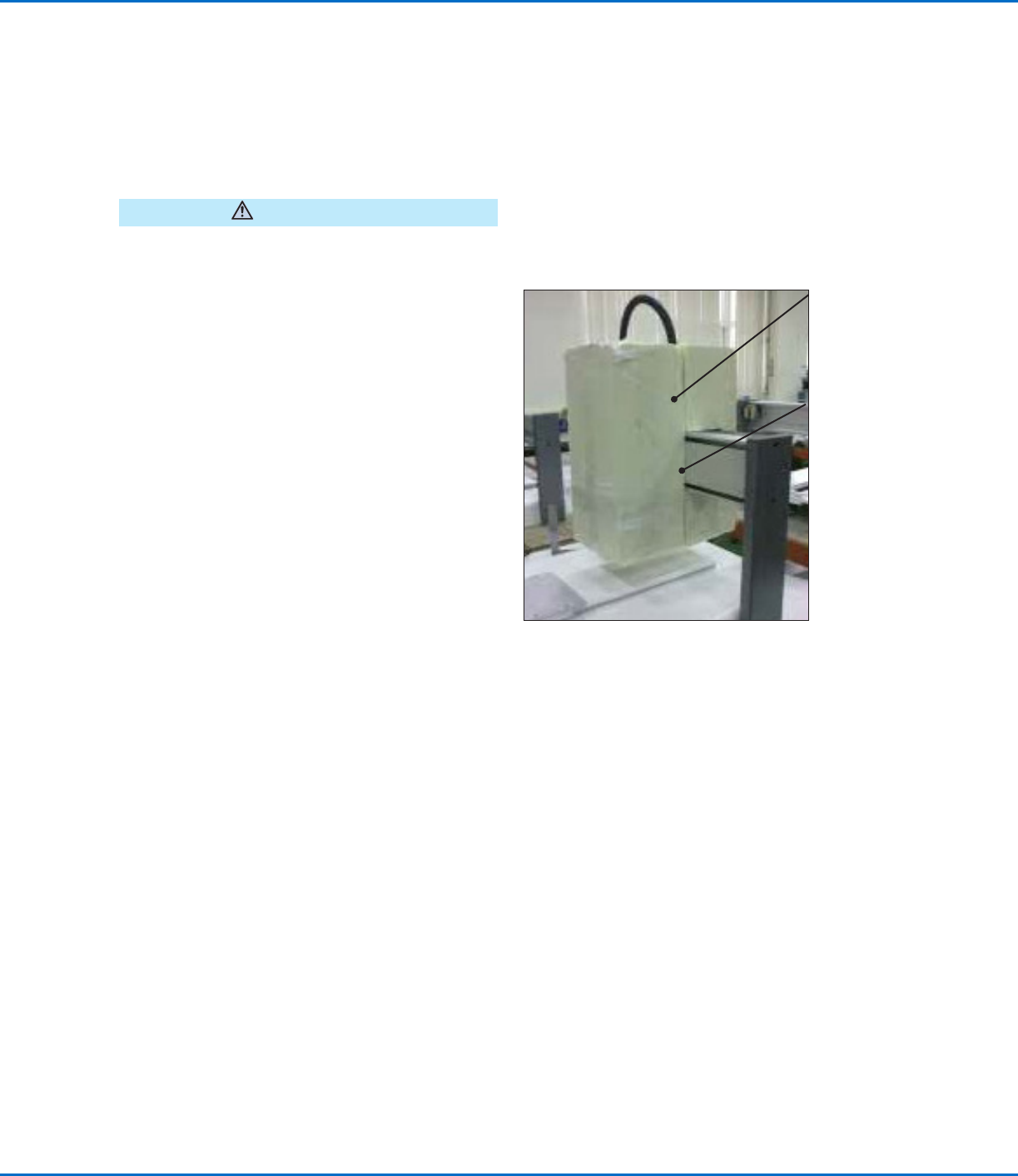

Schaumstoff
Schutz
Querträger (darf
nicht zum Heben
des Roboters
benutzt werden)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
19
Roboter positionieren und Zubehör anschließen
Beziehen Sie sich auf die Schnellstartanleitung und diesen Abschnitt, um die Systembestandteile zu installieren und
zu verbinden.
HINWEISE:
• Die Bestandteile eines automatisierten Dosiersystems variieren. Schritte für ein vollständiges System mit allen
verfügbaren Komponenten werden in diesem Handbuch und der Schnellstartanleitung beschrieben. Führen Sie
nur die Schritte durch, die für Ihr System gelten.
• Wenn das System in der europäischen Union verwendet wird, dann kann es in einem Gehäuse mit einer
Schutzkamera (BWS) oder Türen geliefert werden, was 1. den Bediener hindert, während des Betriebes in den
Arbeitsbereich des Roboters einzudringen und 2. ein Not – Stop – Signal erzeugt, falls die Schutzmaßnahme
unterbrochen wird.
Anwendbarkeit Teil
Komponenten zum
Anschliessen oder
Verbinden
Montagehinweis
Alle Modelle Eingang/Ausgang
Schutzkontaktstecker
(gekürzt)
Schließen Sie den Eingang/Ausgang
Schutzkontaktstecker an die externe
Steuerungsbuchse an, um den Türschalter
zu umgehen.
VORSICHT
Installieren Sie diesen Stecker nur dann, wenn
Sie den Türschalter umgehen wollen.Wenn
dieser Stecker installiert wurde, übernimmt der
Installateur die komplette Haftung.
Alle Modelle DispenseMotion
Controller
Befestigen Sie den DispenseMotion
Controller auf dem Sockel.
Installieren Sie die Sockel-Controller-Einheit
an der linken Säule.
Stellen Sie die Verbindungen her, die in der
Schnellstartanleitung angezeigt sind.
Alle Modelle Stiftkamera
Installieren Sie die Halterung.
Installieren Sie die Kamera.
Führen Sie das Kamerakabel durch die
Kette der Z-Verfahrachse.
Befestigen Sie das Kabel mit den
beigefügten Kabelklemmen an der Z-Achse.
Verbinden Sie das Kabel zum USB-CCD am
DispenseMotion Controller.
Alle Modelle Monitor, Tastatur,
Maus (nicht
abgebildet), Dongle
für kabellose Tastatur
und Maus
Schließen Sie den Monitor an.
Schließen Sie den Dongle der kabellosen
Tastatur und Maus an den USB 4 Anschluss
des DispenseMotion Controllers an.
Fortsetzung auf der nächsten Seite
