Backtrack Setup (Fortsetzung)

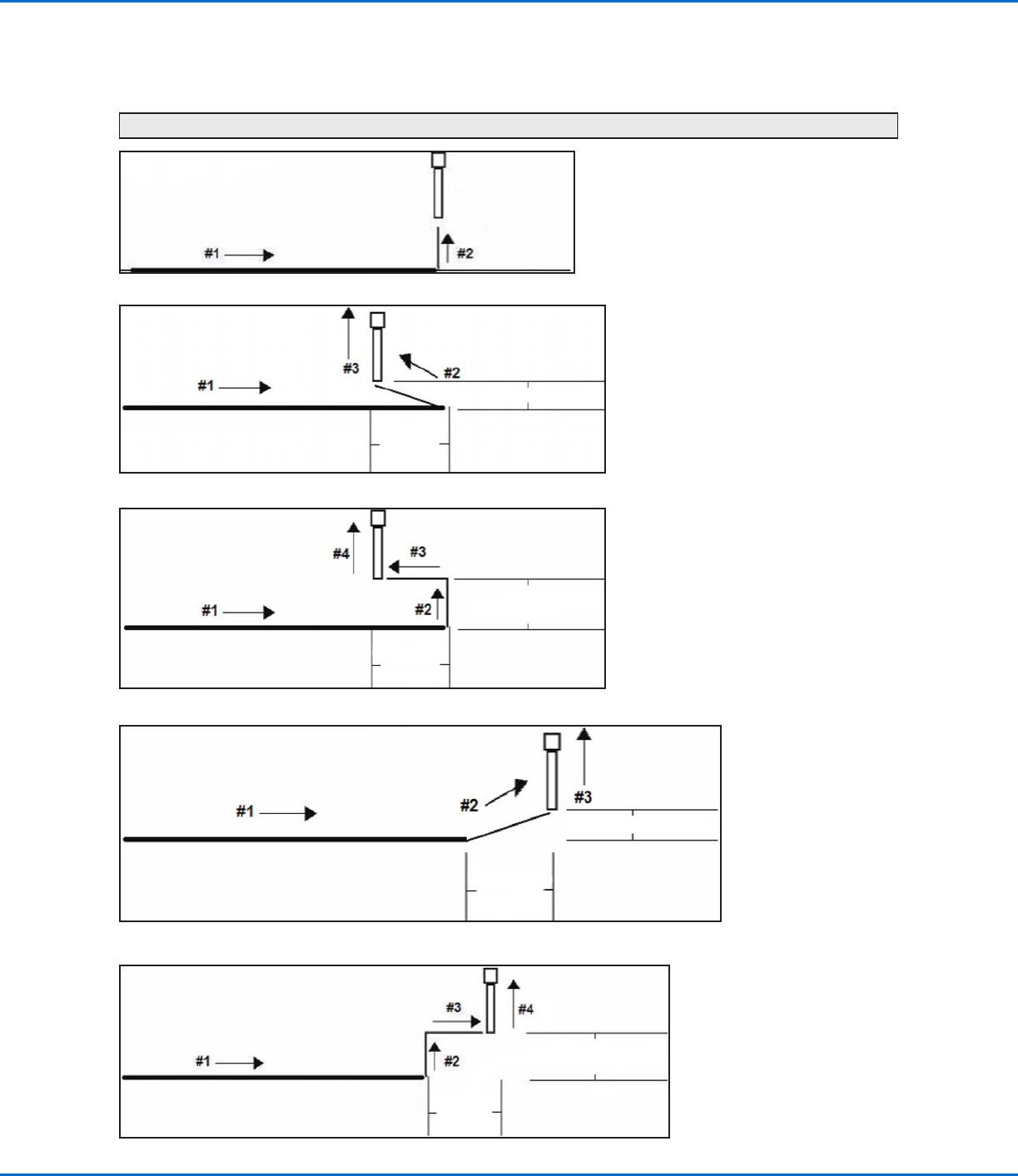

Beispiele des Backtrack Setup
0 or blank (Normal)
Backtrack Gap
1 (Back)
Backtrack Gap
Backtrack
Length
2 (Square Back)
Backtrack Gap
Backtrack
Length
3 (Forward)
Backtrack Gap
Backtrack
Length
4 (Square Forward)
Backtrack Gap
Backtrack
Length
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
79
Anhang A, Command Function Reference
(Fortsetzung)
Call Pattern (Aufrufmuster)
Klick Funktion
Doppelklicken
Sie auf die
Adresse und
wählen Sie dann
aus dem Drop-
down Menü aus
Das System dosiert ein Muster, das wie ein anderes Muster dieses Programms aussieht, an der Stelle im
Programm, wo der Musteraufrufbefehl steht. Dem aufgerufenen Muster muss ein Label zugeordnet sein. Das
System stoppt die Dosierung des aufgerufenen Musters, sobald es einen Musterendebefehl erreicht.

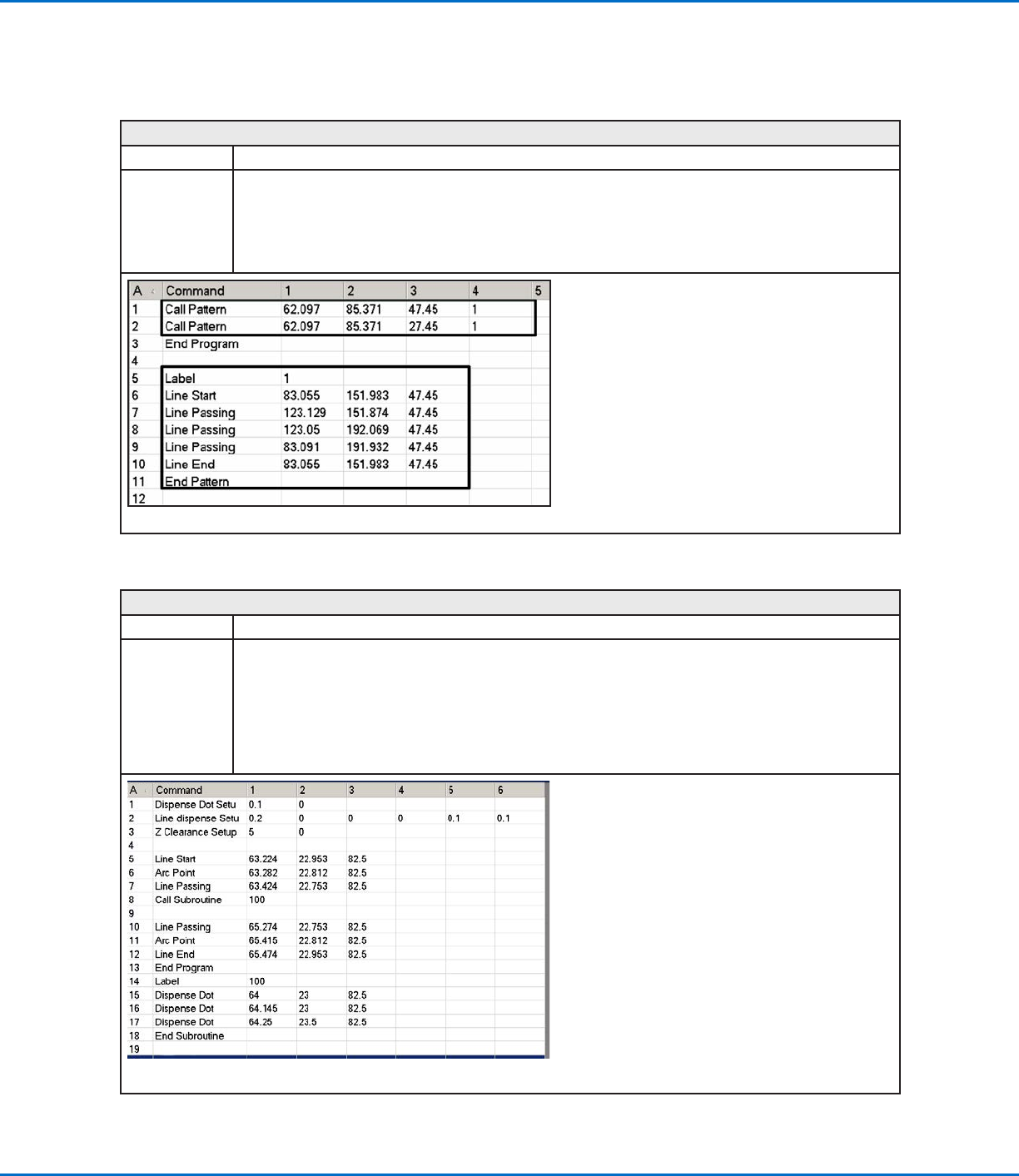

Beispiel eines Programms mit Musteraufrufbefehl
Call Subroutine (Aufruf eines Unterprogramms)
Klick Funktion
Doppelklicken
Sie auf die
Adresse und
wählen Sie dann
aus dem Drop-
down Menü aus
Ein Unterprogramm ist eine Sammlung von Befehlen, die sich am Ende eines Programms bendet. “Call
Subroutine“ bewirkt, dass das Programm zu einer bestimmten Adresse im Unterprogramm springt und
anschließend die dort hinterlegten Befehle ausführt. Wenn der “End Subroutine“ Befehl (welcher sich
im Unterprogramm bendet) erreicht wird, macht das Programm unmittelbar an der Adresse unter dem
“Call Subroutine“ Befehl weiter. “Call Subroutine“ ist am Hilfreichsten, um ein Muster irgendwo auf
demselben Werkstück zu wiederholen (im Gegensatz zum “Step & Repeat“ Befehl, bei dem das Muster
auf verschiedenen Werkstücken ausgeführt wird, die in geraden Linien und festen Abständen voneinander
angeordnet sind).
Beispiel eines Programms, das den “Call Subroutine“ Befehl enthält
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
80
Anhang A, Command Function Reference
(Fortsetzung)
Circle (Kreis)
Klick Funktion
Registriert einen Kreis mit Kreismittelpunkt als aktuellen XYZ Standort.
Parameter Beschreibung
Diameter Der Durchmesser des Kreises (in mm)
Start Angle Der Winkel (in Grad) vom Kreisanfang bis zum Kreisende. Der Standard von 0 Grad entspricht
der 3:00 Position.
Standard = 0 (Grad)
Wertebereich: 0 bis 360
HINWEIS: Sie können einen negativen Wert eingeben. Zum Beispiel, wenn Sie -90 eingeben,
bendet sich der Startpunkt des Kreises an Position 12:00.
End Angle Der Winkel (in Grad) nach dem Wert des Startwinkels, an dem die Dosierung stoppt.
Standard = 0 (Grad)
Um gegen den Uhrzeigersinn zu dosieren, geben Sie einen negativen Wert ein.
Dispense Dot (Dosierpunkt)
Klick Funktion
Registriert die gegenwärtige XYZ Position als Dosierpunkt.
Dispense Dot Setup (Dosierpunkt Setup)
Klick Funktion
Stellt ein, wie das System an einem Punkt Flüssigkeit abgibt.
Parameter Beschreibung
Valve On Time Wie lange das Dosierventil geöffnet ist (in Sekunden)
Dwell Time Verzögerungszeit, die am Ende der Dosierung ansteht, damit das System einen
Druckausgleich schaffen kann, bis sich die Nadel zum nächsten Punkt bewegt.
Head Time Verzögerungszeit (in Sekunden) die zu Beginn des Dosiervorgangs auftritt.
