EV Series Automatisiertes Dosiersystem
15
Systemmerkmale

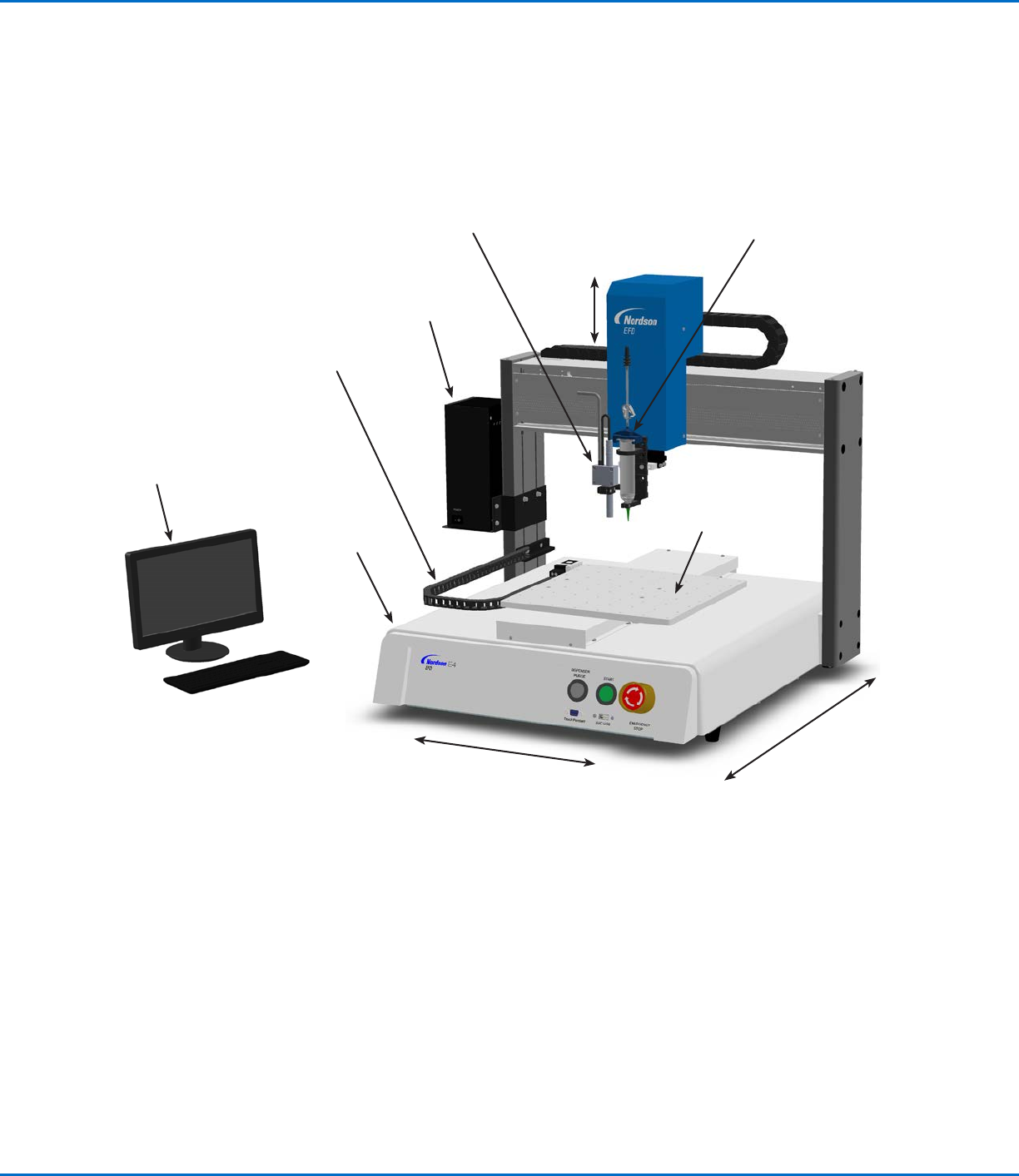

EV Series System Bauteilkennzeichnung
PC Bildschirm und
Tastatur (Maus
nicht abgebildet)
Stiftkamera
Roboter
DispenseMotion
Controller
Kartusche zur
Materialdosierung
Fixierplatte
(optional)
Tastnadelsensor
(optional)
X-Achse
Z-Achse
Y-Achse
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
16

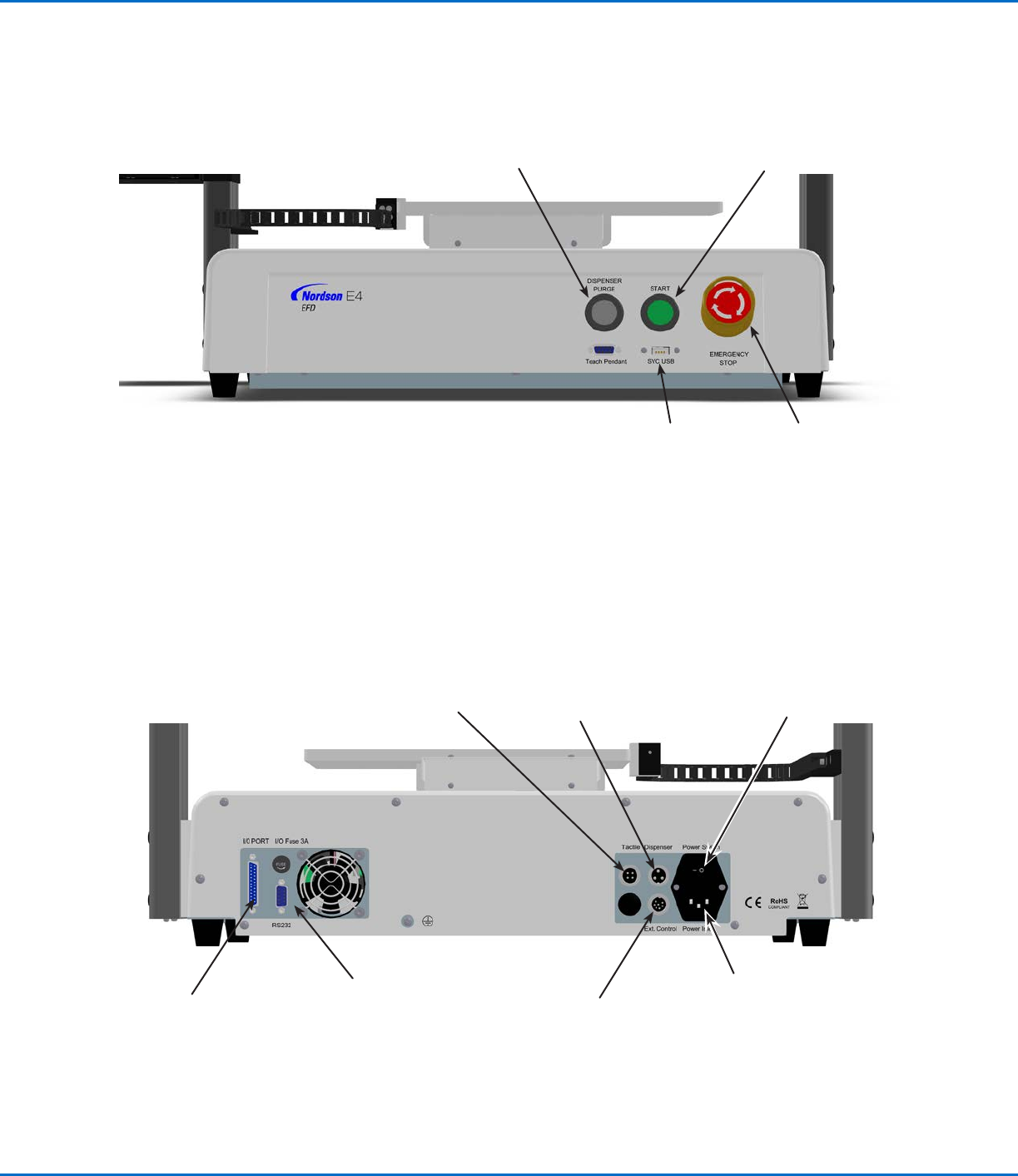

EV Hinteres Anschlussfeld
Systemmerkmale (Fortsetzung)
EV vorderes Bedienfeld
START Taste
Spültaste für
Dosiergerät
Not-Aus-Taster
SVC USB
Anschluss (für
Software upgrades)
Netzschalter
Dosieranschluss
(Starten des Dosierers/
Controllers)
I/O (Eingangs-/
Ausgangs-)
Anschluss
RS232-1 Anschluss
(verbinden mit dem
DispenseMotion
Controller)
Ext. Steueranschluss
(für die Operation -
Box)
Taktiler Anschluss (für
den Tastnadelsensor,
falls vorhanden)
Stromeingangsbuchse
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
17

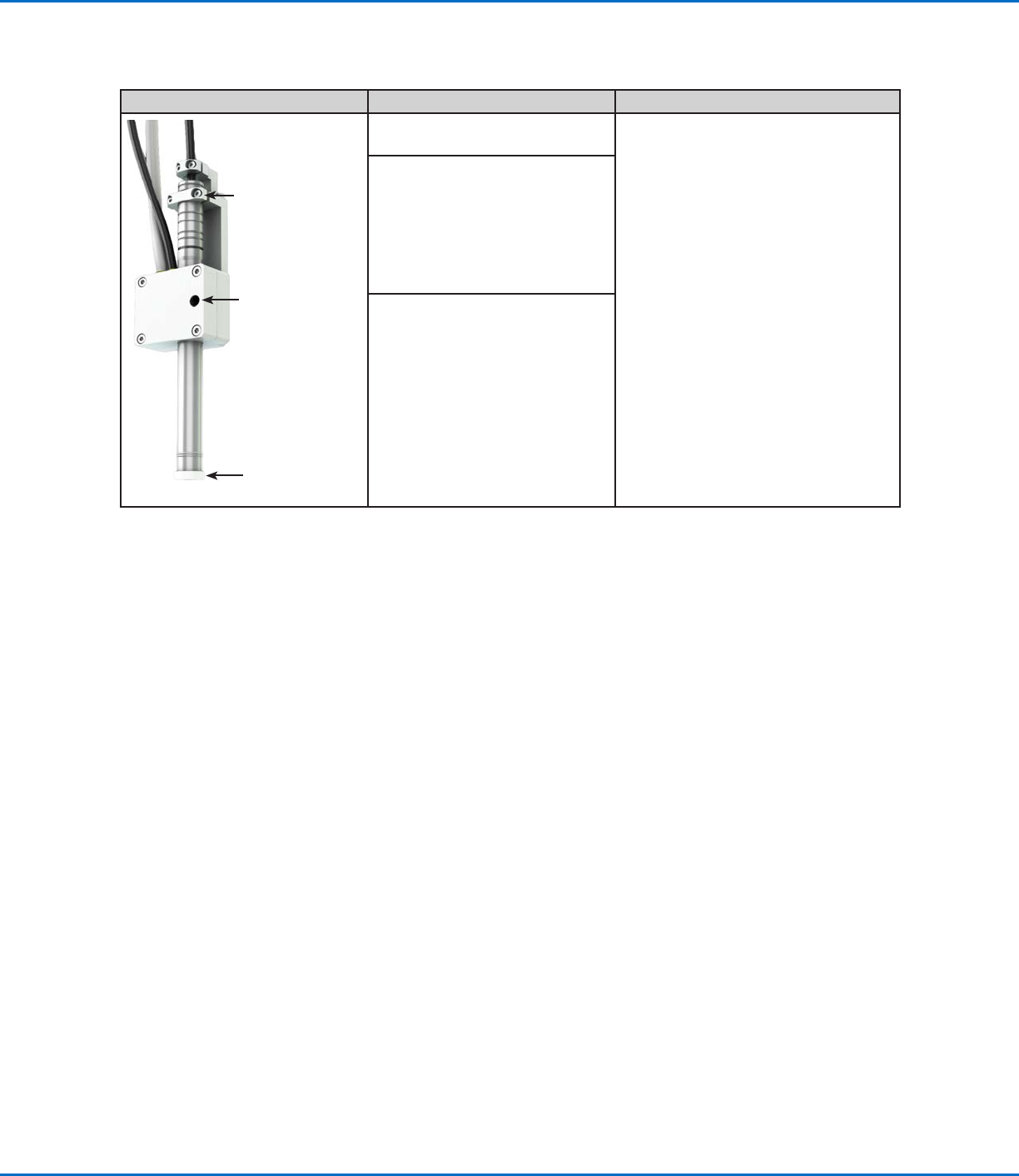

Die Kamera
Das System enthält eine Simple Vision Stiftkamera, mit der Sie die Fixierplatte ansehen und fokussieren können.
Kamera Funktionen Fokussieren
Verriegelungsbügel
des Fokusrads
Lichtintensität
weiße
Streuscheibe
Kombination manueller Fokus und
on/off Blende
Um das Bild scharfzustellen:
• Lösen Sie die Schrauben, die das
Fokusrad halten, ohne den Roboter
zu bewegen.
• Drehen Sie das Fokusrad der Kamera,
bis Sie das schärfste Bild erhalten.
• Ziehen Sie die Befestigungsschrauben
des Fokusrads fest.
Helligkeit einstellen:
• Verwenden Sie einen schmalen
Kreuzschraubendreher, um das
Kameralicht so einzustellen, dass
das Werkstück unabhängig von
Änderungen des Umgebungslichtes
immer gleichmäßig beleuchtet ist.
HINWEIS: Die Schraube bendet sich
im Kameragehäuse.
Integrietes Licht mit
Helligkeitsregler
HINWEIS: Um das Licht
auszuschalten, müssen Sie die
Schraube in der Kamerahalterung
mit einem Schlitzschraubendreher
gegen den Uhrzeigersinn drehen.
Weiße Diffusorkappe zur
Bildverbesserung (kann entfernt
werden)
