www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
62

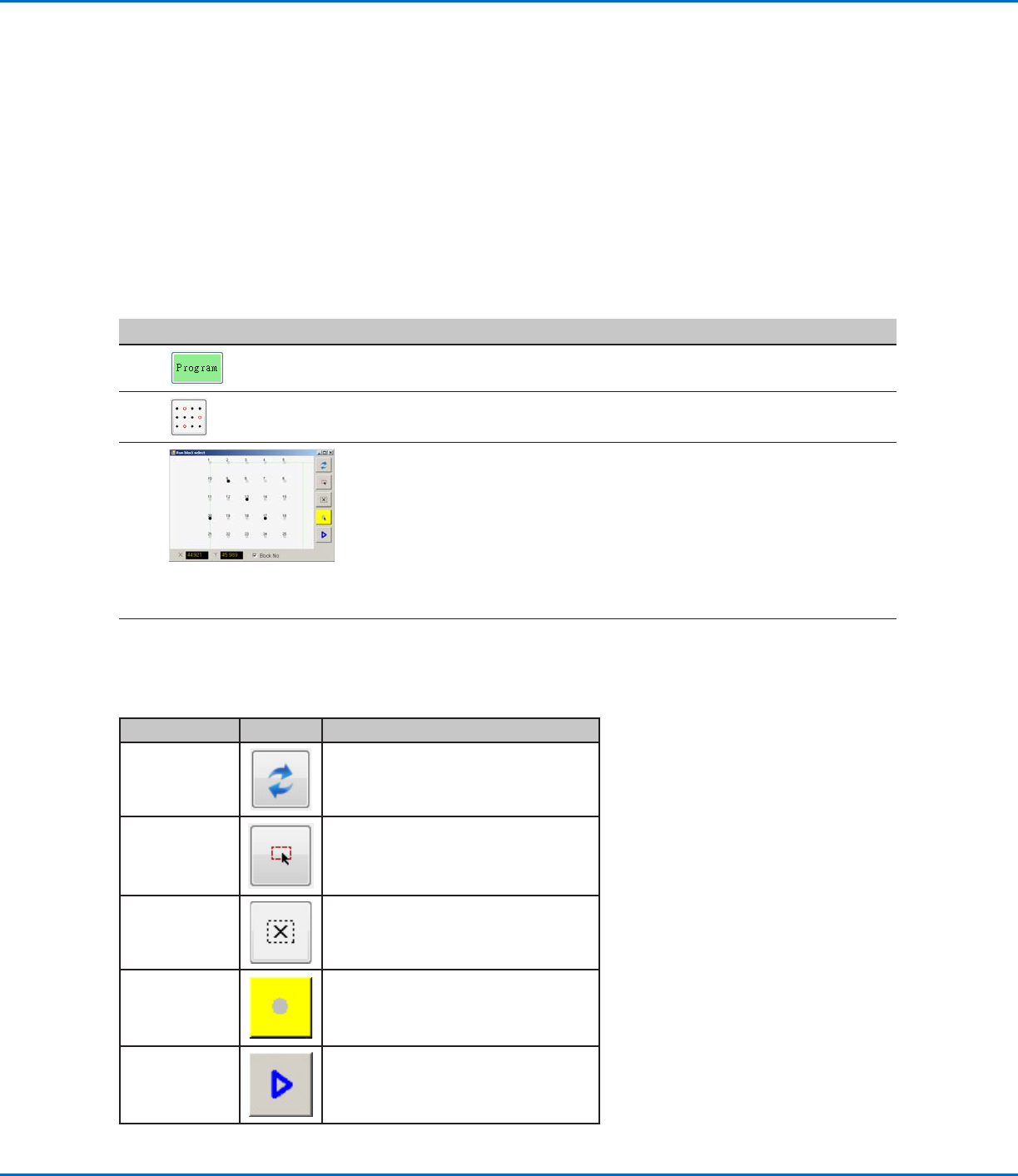

Wie deaktiviert man die Dosierung für bestimmte Werkstücke in
einem Array?
Sie können Block Schritt & Wiederholung benutzen um damit den Dosiervorgang für bestimmte Werkstücke im Array
zu aktivieren oder deaktivieren.
HINWEIS: Verwenden Sie Step & Repeat Befehle, um Programme zu erstellen, die das gleiche Muster auf mehrere
Werkstücke in einem Array dosieren. Siehe “Wie dosiert man auf mehrere Werkstücke in einem Array?” auf Seite61.
VORAUSSETZUNGEN
Das System ist richtig eingestellt. Siehe “Einstellen und Kalibrieren des Systems” auf Seite42.
Das System bendet sich im richtigen Modus (Tip or CCD).
Mehrere Werkstücke sind ordnungsgemäß auf der Fixierplatte positioniert.
Das richtige Step & Repeat für das Array auf der Fixierplatte ist geöffnet.
#
Klick Schritt
1
• Vergewissern Sie sich, dass der Programmbildschirm geöffnet ist.
2
• Klicken Sie auf das BLOCK START Icon.
Das Run Block Select Fenster erscheint.
3
• Um den Dosiervorgang für bestimmte Werkstücke zu deaktivieren, klicken Sie
den Werkstückstandort im Fenster an. Auswahlen werden schwarz, wenn Sie
deaktiviert sind.
- Grau: Aktiviert
- Schwarz: Deaktiviert
• Lassen Sie das Run Block Select Fenster während der Dosierung geöffnet.
HINWEIS: Siehe unten “Funktionen der Icons im Blockauswahl-ausführen-
Fenster” für die Funktionen der Blockauswahl ausführen Fenster-Icons.
4
• Wenn die Dosierung abgeschlossen ist, schließen Sie das Run Block Select
Fenster. Das System setzt alle deaktivierten Auswahlen zurück.
Funktionen der Icons im Blockauswahl ausführen Fenster
Icon Name Icon Funktion
Refresh
(Aktualisieren)
Aktualisiert das Fenster
Select Entity
(Einheit
auswählen)
Wählt eine Gruppe von Blöcken
Cancel Select
(Auswahl
abbrechen)
Hebt die Auswahl der gewählten
Elemente ab.
Toggle Select
(Auswahl
umschalten)
Schaltet einen ausgewählten Block
zwischen aktiviert und deaktiviert um.
Run Block
Select
(Blockauswahl
ausführen)
Führt die momentan ausgewählten und
aktivierten Blöcke aus.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
63

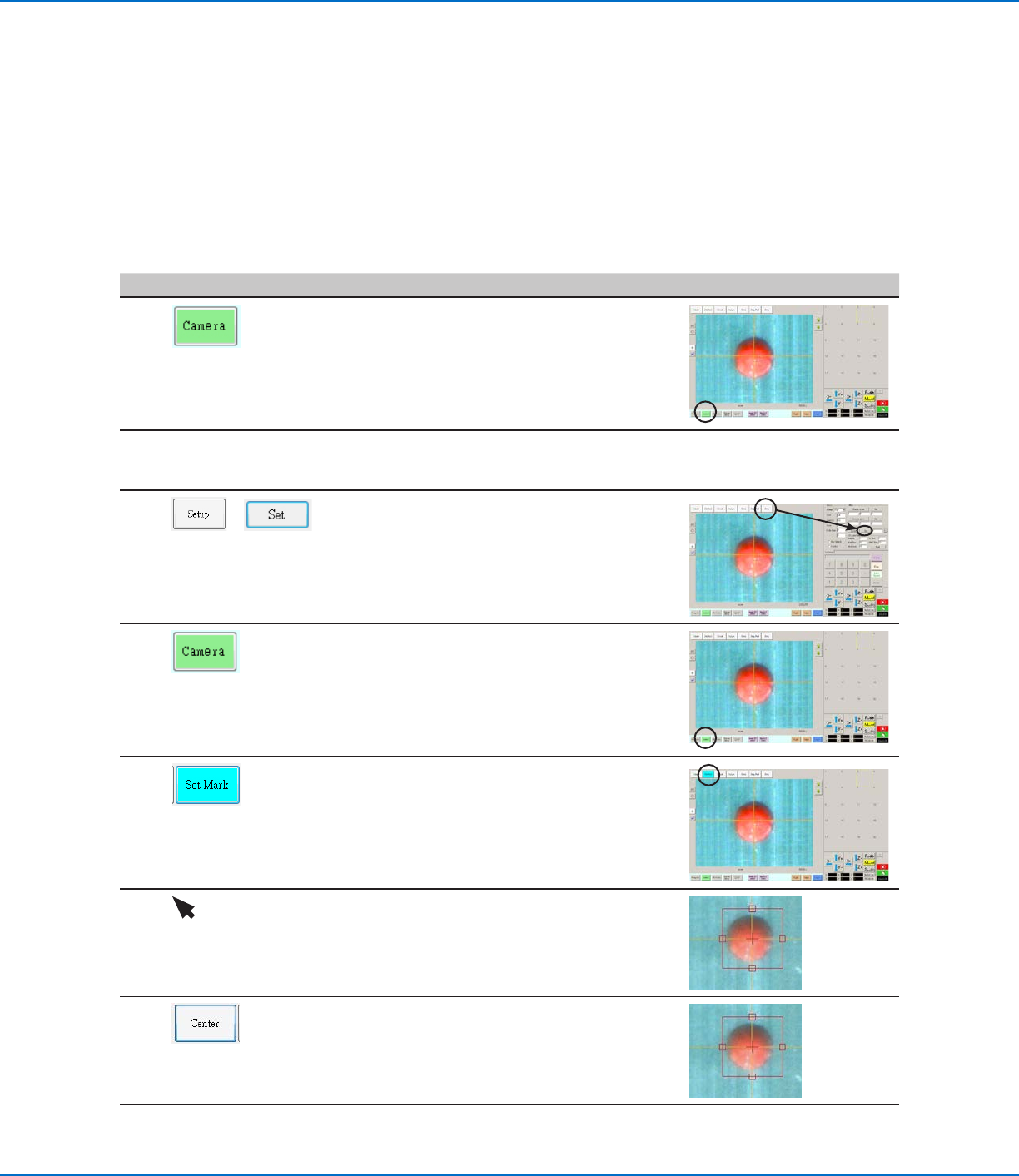

Wie erstellt man eine Markierung?
Siehe “Über Markierungen” auf Seite26 für eine Erklärung der Markierungen. Falls Sie Referenzmarkierungen in
einem Programm zur Überprüfung der Ausrichtung eines Werkstückes nutzen möchten, müssen Sie mindestens
zwei Markierungen erstellen.
VORAUSSETZUNGEN
Das System ist richtig eingestellt. Siehe “Einstellen und Kalibrieren des Systems” auf Seite42.
Falls die Spitze oder ein Element auf dem Z-Achsenkopf geändert wurde, führen sie das Systemsetup und die
Kalibirierung noch einmal aus, in dem Sie den Ersteinrichtungsassistenten benutzen. Siehe “Das System mit dem
Erstinstallationsassistenten des Roboters einrichten” auf Seite43.
Das System bendet sich im richtigen Modus (Tip oder CCD).
# Klick Schritt Referenzbild
1
• Klicken Sie KAMERA, um zum Kamera
Bildschirm zu gelangen.
2
• Stellen Sie das Bild scharf. Siehe bei Bedarf
“Kamera” auf Seite17 für Anweisungen zum
Scharfstellen der Kamera.
3
>
• Klicken Sie auf SETUP, um zu den Offset
Feldern des Kamerabildschirms zurück zu
kommen.
• Klicken Sie SET neben Focus im Offset
Bereich des Kamerabildschirms.
4
• Klicken Sie auf den Camera Tab.
5
• Klicken Sie SET MARK.
Eine rote Box erscheint.
6 • Klicken und halten Sie die Mitte der roten
Box gedrückt, ziehen Sie sie über den
Dosierpunkt, klicken und ziehen Sie dann die
4 Seiten der Box bis sie den Punkt umgeben.
7
• Klicken Sie CENTER, um das rote Kreuz auf
dem Ziel zu zentrieren.
Fortsetzung auf der nächsten Seite
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
64

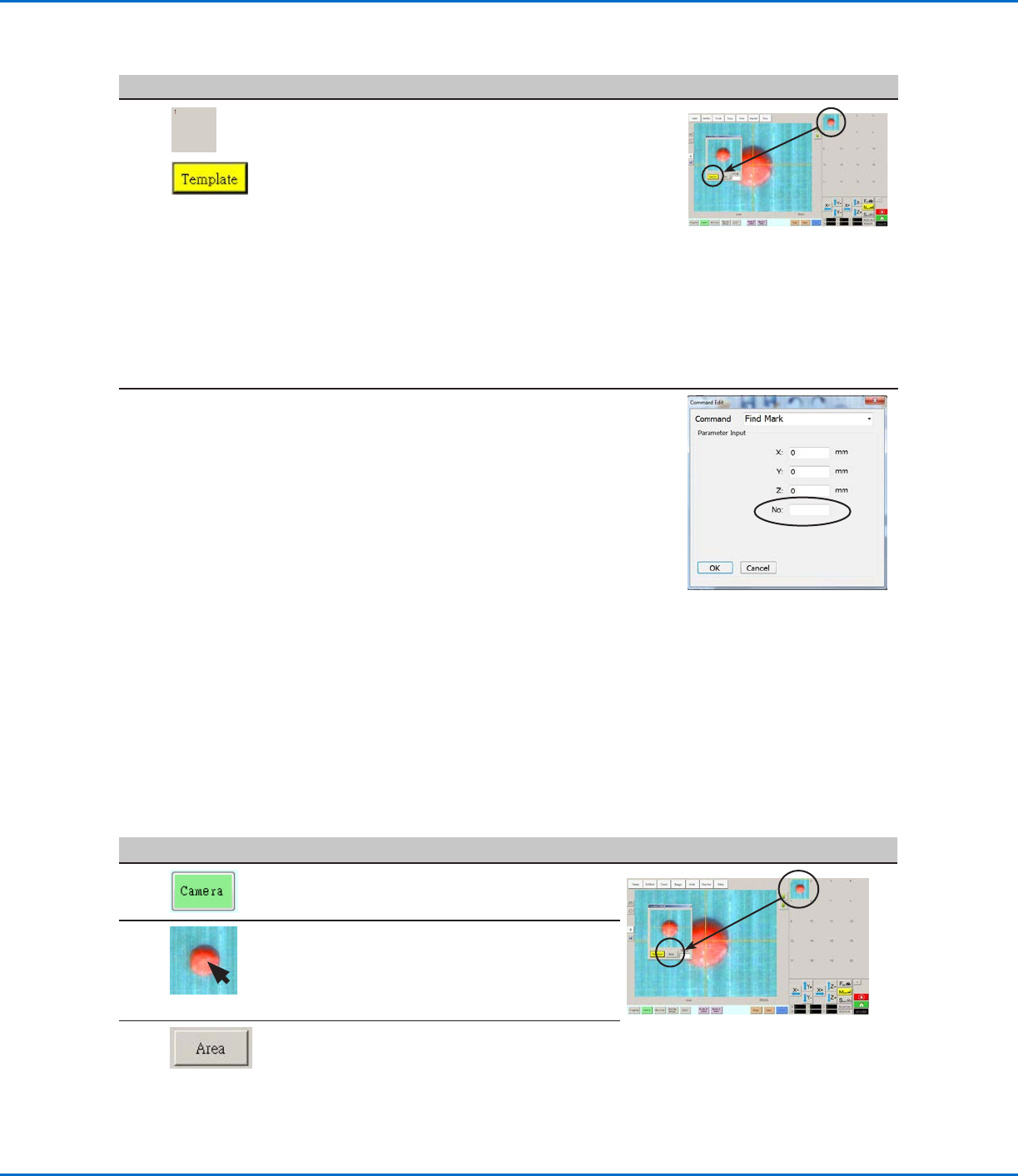

# Klick Schritt Referenzbild
8
>
• Klicken Sie auf einen Speicherplatz in
der Mark Library, um die Markierung zu
speichern; klicken Sie dann auf TEMPLATE,
sobald das Template Match Fenster erscheint.
Das System speichert Markierungen in der
Markierungsbibliothek.
HINWEIS: Falls es auf dem Werkstück
viele Bereiche gibt, die der gespeicherten
Markierung entsprechen, können Sie
Feineinstellungen vornehmen, wie die Kamera
Markierungen ndet und auswertet. Klicken
Sie BEREICH und sehen Sie unter “Wie man
die Genauigkeit von Markierungssuchen
verbessert” unten für Detailinformationen
nach.
Sie können jede Markierung in der Mark
Library bestimmen, indem Sie mit einem Find
Mark oder Fiducial Mark Befehl die Mark No.
im Parameter Eingabefenster eingeben. Siehe
“Wie nutze ich Marken oder Referenzmarken
in einem Programm” auf Seite65.
Wie erstellt man eine Markierung? (Fortsetzung)
Wie man die Genauigkeit von Markierungssuchen verbessert
Falls auf dem Werkstück viele Bereiche gibt, die der gespeicherten Markierung entsprechen, können Sie die
Bereichsfunktion des Mustervergleichsfensters benutzen, um die Art feinzujustieren, wie die Kamera diese
Bereiche im Vergleich zur gespeicherten Markierung bewertet. Dies verbessert die Genauigkeit, mit der das System
Markierungen ndet.
VORAUSSETZUNGEN
Das System ist im CCD-Modus.
Die Markierung, diese Sie feinjustieren, wird in der Markierungsbibliothek gespeichert.
#
Klick Schritt Referenzbild
1
• Klicken Sie KAMERA, um zum
Kamerabildschirm zu gelangen.
2
• Doppelklicken Sie ein Bild in der
Markierungsbibliothek.
Das Mustervergleichsfenster erscheint.
3
• Klicken Sie BEREICH
• Siehe “Fenster Mustervergleich und Bereich”
auf Seite36, um herauszunden, wie man
mit dem Fenster Bereich feineinstellt, wie die
Kamera nach Bildern sucht und diese gegen
ähnliche Bereiche auf dem Werkstück evaluiert.
