8.4.8.3 Automatische Berechnung der Abholposition für asymmetrische Bauelemente
Die berechnete Abholposition für asymmetrische Bauelemente muss in SIPLACE Pro immer
manuell korrigiert werden. Bisher wurde die Abholposition auf Basis der Bauelemente-
Beschreibung ohne Beinchen von symmetrischen Bauelementen berechnet, was bei
asymmetrischen Bauelementen zu einer falschen Abholposition führte.
Ab dieser SIPLACE Pro Version wird die Abholposition für asymmetrische Bauelemente
stattdessen auf Basis des Außenmaßes der Gehäuseform berechnet.
Wenn der Benutzer einen Förderer für ein asymmetrisches Bauelement unter der Registerkarte
Förderer im Gehäuseform-Editor auswählt, wird zusätzlich zu dem weißen Fadenkreuz ein
grünes Fadenkreuz an einer anderen Position angezeigt. Das weiße Fadenkreuz zeigt die Mitte der
Gehäuseform ohne Beinchen/Balls an. Das grüne Fadenkreuz zeigt die Mitte der gesamten
Gehäuseform inklusive Beinchen/Balls an.
Abbildung 8-19: Automatische Berechnung der Abholpositionen
Die X-/Y-Positionen müssen jetzt so verändert werden, dass das grüne Fadenkreuz auf dem
weißen Fadenkreuz liegt. Dies kann automatisch über die Schaltfläche Asymmetr. Offset
festlegen ausgeführt werden.
Wenn die Gehäuseform-Abmessungen, Beinchen-Abmessungen oder der Abholwinkel verändert
werden, muss die Abholkorrektur über diese Schaltfläche durchgeführt werden.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
116
Abbildung 8-20: Abholpositionen neu berechnet
Die Funktion kann auch im Data Maintenance Tool verwendet werden (unter Fördereroffsetdaten
der zugewiesenen Förderer festlegen).
8.4.8.4 Speicherung der X-/Y-Abholpositionen
Nachdem die X-/Y-Abholpositionen oder der Abholwinkel verändert wurden und die Funktion zum
Upload der Fördererdaten an der Station aktiviert ist, können die Änderungen lokal an der Station
gespeichert werden und zusätzlich zu SIPLACE Pro in die vorgegebene Rüstung zurück-
geschrieben werden.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
117
8.4.8.5 Benutzerdefinierte Abholposition (PuP) spezifizieren
Im Data Maintenance Tool werden benutzerdefinierte Abholpositionen (Pick up Position) für
Bauelemente/Gehäuseformen aus einer hochgeladenen Rüstung in die Fördererzuweisung
übernommen.
Abbildung 8-21: PuP spezifizieren
Es wird entweder die berechnete Abholposition oder, wenn vorhanden, die benutzerdefinierte
Abholposition angezeigt. Wenn die benutzerdefinierte Position von der berechneten Position
abweicht, wird eine Warnung ausgegeben, dass die benutzerdefinierte Einstellung für die
Abholposition benutzt wird, wenn das Bauelement gerüstet wird.

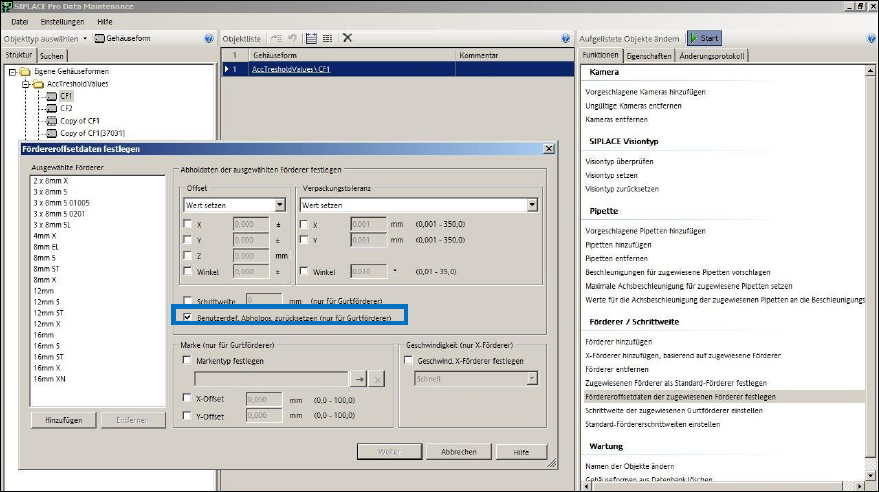

Über die Option Benutzerdef. Abholpos. Zurücksetzen (nur für Gurtförderer) kann die
benutzerdefinierte Abholposition auf die berechnete Abholposition zurückgesetzt werden.
Die eingestellte Abholposition wird von SIPLACE Pro Desk und dem Optimierer in die Rüstung
übertragen.
