11.2.9 BOM-Merger – Verbesserungen der GUI
Die GUI des BOM-Mergers ist besser an die Kundenbedürfnisse angepasst worden. Im Folgenden
werden die Anpassungen vorgestellt.

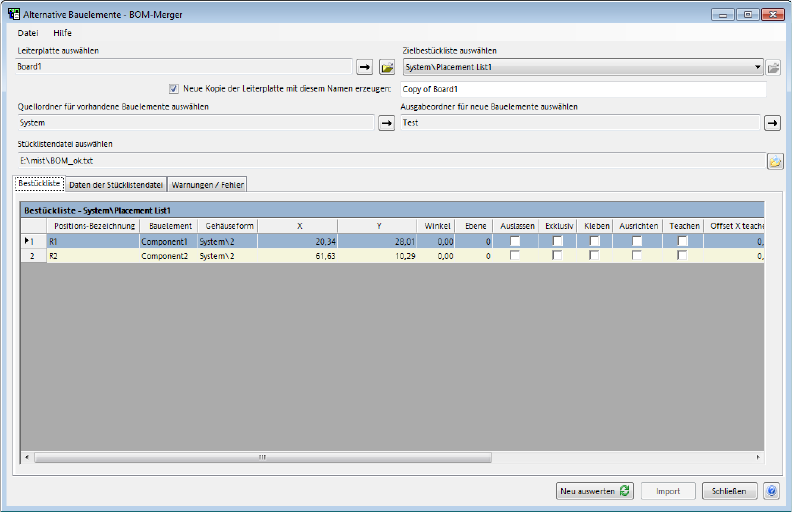

Abbildung 11-32: BOM-Merger
– Zuerst muss die Leiterplatte ausgewählt werden. Die Bestücklisten, die von dieser Leiterplatte
referenziert sind, werden in einer Dropdown-Liste angezeigt. Der Benutzer muss die
gewünschte Bestückliste auswählen.
– Mit der neuen Option Neue Kopie der Leiterplatte mit diesem Namen erzeugen wird eine
Kopie der Original-Leiterplatte angelegt. Dieses Kästchen ist standardmäßig aktiviert. Das
Namensfeld ist mit einem automatisch generierten Namen in der Form
Copy of <UrsprünglicherName>[<EindeutigeNummer>] vorbelegt.
Der Benutzer kann die Kopie umbenennen. Die neue Kopie der Leiterplatte wird in denselben
Ordner wie die ursprüngliche Leiterplatte erstellt. Kopien werden von allen Bestücklisten
erstellt, die von der Leiterplatte verwendet werden. Diese Kopien behalten ihre Namen, aber
werden in einen neuen Ordner im selben Ordner wie die ausgewählte Bestückliste abgelegt.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
217
Neue Bedienelemente zur Konfiguration der Dateiformatoptionen sind ins Dialogfenster Format
der Stücklistendatei - Konfiguration aufgenommen worden.

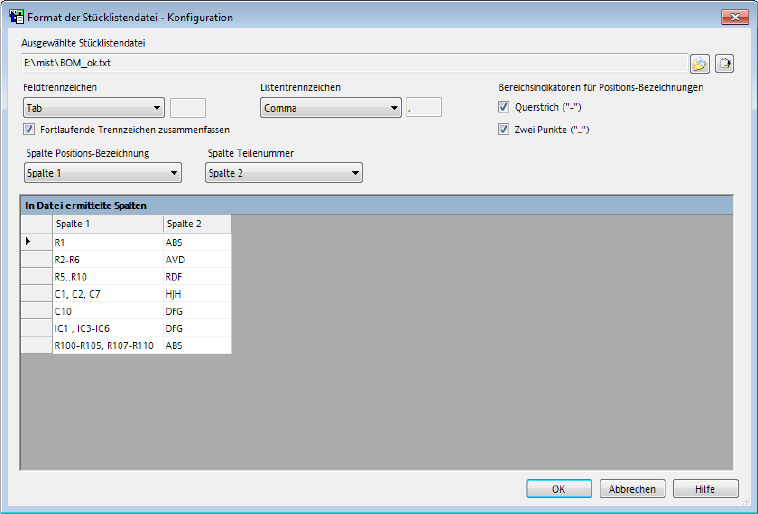

Abbildung 11-33: Dialogfenster Format der Stücklistendatei - Konfiguration
– Feld- und Listentrennzeichen können für die Stücklistendatei festgelegt werden. In einigen
Kundendaten werden die Spalten in den Textdateien so ausgerichtet, dass sie für Menschen
lesbar sind. Deswegen bietet der BOM-Merger die Option Fortlaufende Trennzeichen
zusammenfassen. Diese Option ist für alle Feldtrennzeichen verfügbar. Für die
Feldtrennzeichen SPACE und TAB-STOP wird die Option automatisch erkannt und aktiviert.
– Der BOM-Merger interpretiert einen Querstrich (-) und zwei aufeinanderfolgende Punkte (..) als
Namen und nicht als Bereichs-Trennsymbole. Diese Zeichen sind auf der GUI standardmäßig
deaktiviert. Der Benutzer kann ein Bereichs-Trennzeichen oder beide Bereichs-Trennzeichen
aktivieren.
– Zusätzlich zu Zeilen, die mit dem Rautenzeichen (#) anfangen, werden auch Zeilen, die mit
zwei aufeinanderfolgenden Schrägstrichen (//) anfangen, als Kommentarzeilen interpretiert und
während des Imports ignoriert.
– Die Spalte Positionsbezeichnung enthält eine Liste mit Namen, die durch das gewählte
Trennzeichen getrennt sind. Die Liste kann nicht konfiguriert werden.
– Der BOM-Merger speichert automatisch die gewählten Trennzeichen und Bereichsanzeigen,
wenn die Anwendung beendet wird. Bei jedem Neustart werden die zuletzt verwendeten
Einstellungen geladen.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
218
11.2.10 Manuelle Korrektur der Fördererabholposition
SIPLACE Pro berechnet automatisch die Fördereraholposition (PuP) nach vorgegebenen Regeln,
die auf der Bauelementebreite basieren. Einige Bauelemente haben eine Breite, die nahe an der
Grenze / Schwelle zwischen zwei Abholpositionen liegt, was zu einer nicht optimal berechneten
Abholposition für das betroffene Bauelement führt.
Für solche Fälle unterstützt SIPLACE Pro jetzt manuelle Korrekturen der Aholpositionswerte im
Bauelemente-Editor und Gehäuseform-Editor. Wenn die Bauelementbreite innerhalb 10% +/-
eines Schwellwerts für die Abholposition liegt, kann die berechnete, voreingestellte Abholposition
deaktiviert und ein anderer Abholpositionswert ausgewählt werden. Sobald der Benutzer einen
anderen Abholpositionswert eingetragen hat, bleibt dieser Wert erhalten, unabhängig von
Änderungen der Geometrie oder Ausrichtung der Gehäuseform. Um den neuen Abholpositionswert
zu deaktivieren und wieder den Standardwert zu verwenden, muss der Wert Standard wieder
aktiviert werden.

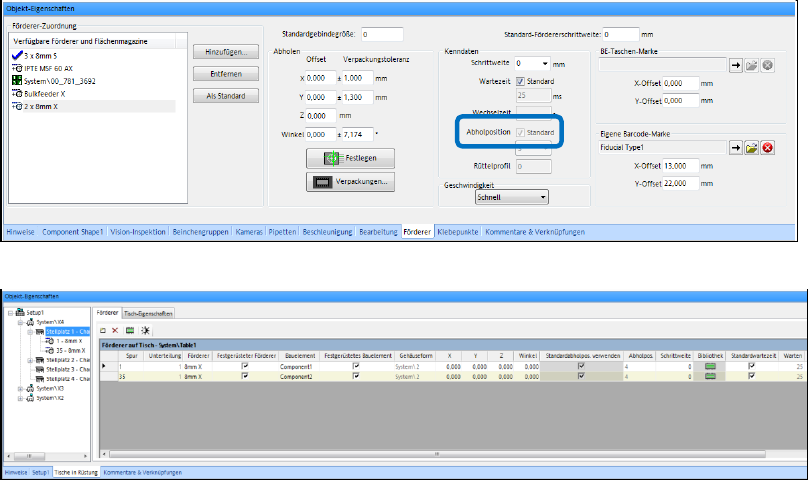

Abbildung 11-34: Registerkarte Förderer im Bauelement-Editor / Gehäuseform-Editor
Abbildung 11-35: Registerkarte Förderer im Rüstungs-Editor
11.2.11 Verbesserte Leiterplattenidentifikation
Der Prozess, um die Leiterplatte zu identifizieren, wenn sie in den Bestückautomaten eingefahren
wird, ist verbessert worden und bietet jetzt ein zuverlässigeres Lesen des Barcodes.
Ein LP-Barcode ist für eine Leiterplattenseite im Leiterplatten-Editor in SIPLACE Pro Desk
festgelegt. Dieser LP-Barcode wird von der LP-Kamera gelesen, wenn diese Leiterplattenseite
produziert wird. Wenn die andere Leiterplattenseite produziert wird, soll dieser LP-Barcode
allerdings vom Barcode-Leser unterhalb der Leiterplatte gelesen werden.
Hierfür kann jetzt die Eigenschaft Der Barcode ist unter der Leiterplatte für einen LP-Barcode
festgelegt und diese Information an die Station gesendet werden. Die Barcode-Marke wird grau
angezeigt, wenn diese Eigenschaft aktiviert ist.
