SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
226
12 Funktionsbeschreibung SIPLACE Pro V14.x
12.1 Neue Funktionen (V14.0 – R16-2)
12.1.1 SIPLACE TX micron – Neuer Bestückautomat
Der neue Bestückautomat SIPLACE TX micron unterstützt die Bestückung mit hoher Genauigkeit
auf einem Doppeltransportsystem. Der Bestückautomat ist in zwei Varianten verfügbar: TX2
micron und TX2i micron. Die Bestückköpfe C&P20 M2 und CPP, sowie der Förderer SIPLACE
JTF-ML werden unterstützt. Als Option wird ein spezielles Vakuum-Tooling verwendet, um die
höchsten Genauigkeitsanforderungen zu erfüllen.
Ein neues Messverfahren bietet Funktionen zur Erhöhung der Genauigkeit und zur Stabilität der
Bestückergebnisse für lange Zeit. Verschiedene Genauigkeitsstufen werden unterstützt.
Der gewünschte Genauigkeitswert für die Gehäuseform muss in SIPLACE Pro festgelegt werden.
Im Gehäuseform-Editor muss der Benutzer den Eintrag Hoch im Feld Bestückgenauigkeit
aktivieren und einen Wert in [µm] eintragen oder wählen, um die gewünschte Genauigkeit
festzulegen. Die Dispersion ist auf 3 σ festgelegt und kann nicht geändert werden.
Wenn eine Genauigkeit < 20µm festgelegt wurde, wird die Lizenz Micron 15u3Sigma – Machine
Connection an der Station benötigt.
12.1.2 Shuttle Extension für SIPLACE TX-Serie
Um die bestmögliche Leistung zu erreichen, könnten Shuttles benötigt werden in der SIPLACE-
Linie, z.B. wenn I-Placement-Modus verwendet wird. Hierzu ist die neue Shuttle Extension für die
SIPLACE TX-Serie eingeführt worden. Pro Maschine können bis zu zwei Shuttle Extensions
angeschlossen werden – einen Eingabe-Shuttle und einen Ausgabe-Shuttle.
Die Shuttle Extension selbst und die Spureinstellungen müssen in der Registerkarte Stationen in
der Linie im Linien-Editor konfiguriert werden.

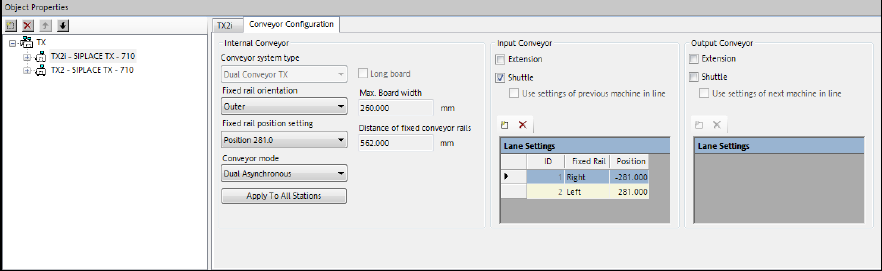

Abbildung 12-1: Linien-Editor – Registerkarte Stationen in der Linie
Für den Eingabe-Shuttle kann konfiguriert werden, wo die Wangen der Shuttle Extension an die
vorhergehende Maschine ausgerichtet werden sollen. Hierzu muss die feste Wange (links / rechts)
und die Position der festen Wange für jede Spur bearbeitet werden. Nur feste Wangen-
einstellungen links oder rechts von jeder Spur sind unterstützt.
Wenn die vorhergehende Maschine ein SIPLACE Bestückautomat ist, werden die
Transporteinstellungen von dieser Maschine automatisch als Standard verwendet.
Für den Ausgabe-Shuttle sind die gleichen Konfigurationen möglich, um an die Spuren der
nachfolgenden Maschine in der Linie ausgerichtet zu werden.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
227
Wenn die vorhergehende / nachfolgende Maschine ein Gerät von einem Drittanbieter ist, kann der
Benutzer die Transporteinstellungen manuell konfigurierern.
Detaillierte Informationen zur Shuttle Extension finden Sie in der Montage- und Bedienungs-
anleitung Shuttle-Extension, Artikelnummer [00198271-xx].
12.1.3 Alternative Gehäuseformen
Alternative Gehäuseformen können jetzt für ein Bauelement im Bauelement-Editor festgelegt
werden. In der neuen Registerkarte Alternative Gehäuseformen kann die alternative
Gehäuseform an der Station aktiviert werden. Zusätzlich enthält diese Registerkarte eine Liste über
alle möglichen Gehäuseformen für dieses Bauelement zusammen mit den
Auswahlregelbeschreibungen, sowie ein Feld um auszuwählen, welches Modul zwischen den
aufgeführten Gehäuseformen wechseln kann.
Detaillierte Informationen finden Sie in der Bedienungsanleitung Alternative Gehäuseformen,
Artikelnummer [00198270-xx].
12.1.4 Algorithmus für Markenbearbeitung auswählen
Als Standard entscheidet die Station, welchen Algorithmus verwendet werden soll, um die LP-
Wölbung auf Basis der Markenmessungen zu berechnen. Ab SIPLACE Pro 14.0 und
Stationssoftware-Version 710.0, kann der Benutzer zwischen dem Standard-Algorithmus und zwei
weiteren Algorithmen wählen:
– Standard (die Station entscheidet, wie in vorhergehenden SIPLACE Pro-Versionen)
– Maximale Freiheitsgrad (neu)
– Starres Gehäuse (neu)
Wenn Starres Gehäuse ausgewählt ist, wird eine Warnung angezeigt, weil diese Einstellung die
Distortion der Leiterplatte nicht berücksichtigt, wenn Bauelemente bestückt werden.
Die Auswahl ist im Leiterplatten-Editor für jede Leiterplattenseite und Einzelschaltung, sowie
im Raster-Leiterplatten-Editor für jede Raster-Leiterplatte und Raster-Panel-Typ verfügbar.
12.1.5 Odd-Shape-Bauelemente – Option OSC Package
SIPLACE Pro unterstützt eine Reihe neuer Funktionen für Odd-Shape-Bauelemente (OSC) ab
Version 14.0. Diese Funktionen sind in der Option OSC Package gesammelt worden. Diese Option
muss in SIPLACE Pro für die betroffene(n) Station(en) unter Installierte Optionen – OSC
Package.aktiviert werden. Die Option benötigt die Floating-Lizenz Vision OSC Package - Machine
Connection. Die Lizenz muss beim Download verfügbar sein, wenn irgendeine von den
unterstützten Funktionen verwendet werden soll.
Folgende Funktionen werden von der Option OSC Package unterstützt:
● Vision OSC Messoptionen:
– Benutzerdefiniertes "Odd-Shape-Bauelement"
– Stereo-Messung für Stifte (nur SIPLACE Vision-Merkmal)
– Spezielle Positionsauswertung – Attribut "Ausrichtung"
● Erhöhte Aufsetzkraft bis 100 N für Bestückkopf Twin VHF
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
228
● Verbesserte Bestückung von Snap-In-Bauelementen
– Festlegung des Z-Schwellwerts
● Unterstützung, um die beste Beschleunigung zu finden (nur Stationsmerkmal)
Die einzelnen Merkmale, die für SIPLACE Pro relevant sind, werden in den folgenden Abschnitten
vorgestellt.
12.1.5.1 Vision OSC Messoptionen
Die neue Einstellung Odd-Shape-Bauelement ist zur Gehäuseform in der Registerkarte Vision-
Inspektion im Gehäuseform-Editor hinzugefügt worden.
Benutzerdefiniertes Odd-Shape-Bauelement
Mit dem neuen Beinchengruppentyp Pattern-Merkmal kann der Benutzer beliebige abstrakte
Muster auf einem Bauelement beschreiben. Diese Muster können nur im SIPLACE Vision-Editor
während des Teachens an der Station erstellt und geändert werden.
In SIPLACE Pro kann eine Beinchengruppe von diesem Typ in der Registerkarte Beinchengruppe
im Gehäuseform-Editor umbenannt und gelöscht werden. Die Option Beinchengruppe kopieren
ist nicht möglich für diesen Beinchengruppentyp. Die Anzahl Beinchen in einer solchen Gruppe ist
immer 1.
Spezielle Positionsauswertung
Für dieses Merkmal ist das neue Attribut Ausrichtung zur Beinchengruppenbeschreibung der
Gehäuseform in SIPLACE Pro hinzugefügt worden. Dieses Attribut ist nur in SIPLACE Vision
sichtbar.
12.1.5.2 Erhöhte Aufsetzkraft für Bestückkopf Twin VHF
Die Aufsetzkraft ist von 70 N auf 100 N für das Bestückkopf Twin VHF mit Artikelnummer
[03096701-03] erhöht worden. Die Berechnung der Abkühlzeit wurde an dem neuen Bereich 70 N
bis 100 N entsprechend angepasst.
Bestückungen mit einer höheren Kraft als 70 N sind nicht auf Stationen mit Software-Versionen <
710 und Bestückköpfen Twin VHF mit einem Funktionsstand < [03] unterstützt. Solche
Bestückungen werden von SIPLACE Pro auf Stationen mit Stationssoftware-Version >= 710
erzwungen.
12.1.5.3 Verbesserte Bestückung von Snap-In-Bauelementen
Die Funktion zur Bestückung von Snap-In-OSC-Bauelementen ist verbessert worden. Mit dieser
Funktion kann das System prüfen, ob die Stifte von solchen Bauelementen vollständig eingerastet
sind. Die tatsächliche Z-Achsen-Position jeder Snap-In-Bestückung wird mit ihrem entsprechenden
Höhenreferenzwert verglichen. Diese Werte müssen übereinstimmen. Es wird empfohlen, Support-
Pins in der Nähe der Snap-In-Bestückpositionen einzusetzen.
Das Merkmal Snap-In muss als Bestückprozess für die Gehäuseform im Gehäuseform-Editor
ausgewählt werden. Dann muss die Option Snap-In-Erkennung in der Gruppe Bestückung für
die Gehäuseform in der Registerkarte Bearbeitung aktiviert werden. Zusätzlich muss der Snap-In-
Schwellwert, der für den Vergleich der zwei Werte verwendet wird, in mm im Feld Schwellwert Z
festgelegt werden.
Eine Warnung wird ausgegeben, wenn die Snap-In-Erkennung aktiviert und der Schwellwert zu 0
gesetzt ist.
Wenn die Snap-In-Erkennung für eine Gehäuseform aktiviert ist, wird die Aufsetzkraft zu 65 N
(zurück)gesetzt. SIPLACE Pro wird die entsprechenden Bestückpositionen auf Stationen mit
Stationssoftware-Version >= 710 erzwingen.
