SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
198
Wenn die Einstellung Prüfe auch beim Vorgeben des Auftrags aktiviert ist, wird die Prüfung der
Pipettenkonfiguration auf den Maschinen auch bei einem normalen Programm-Download gestartet:

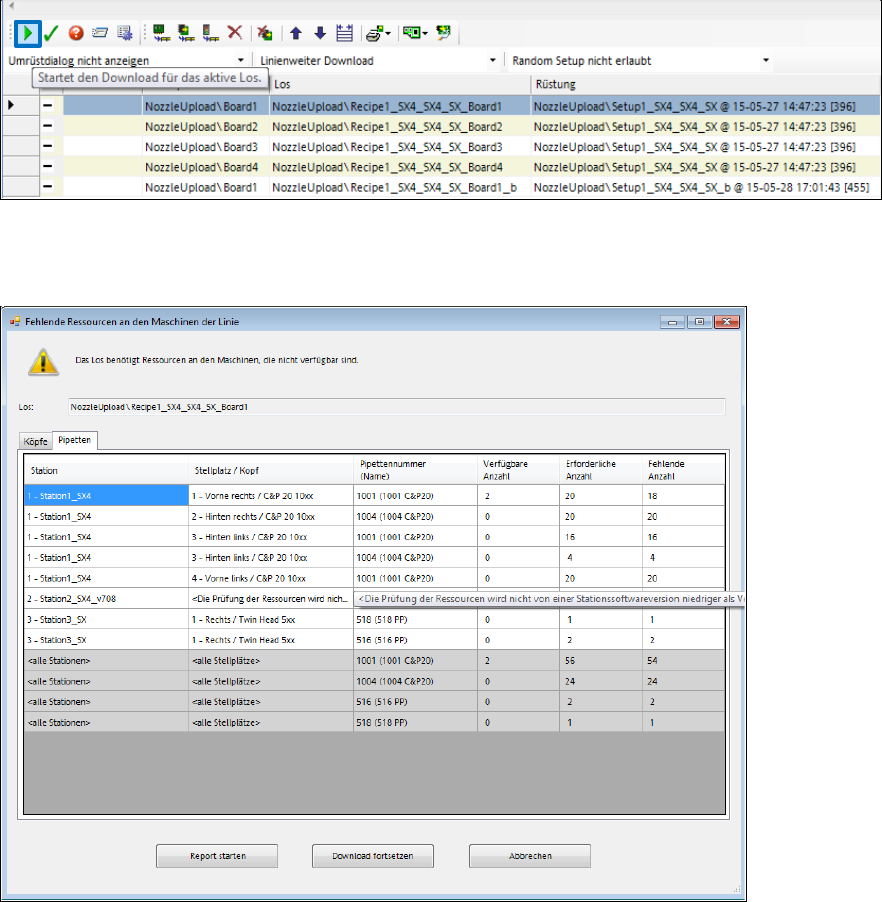

Abbildung 11-8: Machbarkeitstest während Download
Im folgenden Dialogfenster kann der Bediener sich entweder dafür entscheiden, den Download
fortzusetzen, obwohl Pipetten fehlen oder den Download abzubrechen:
Abbildung 11-9: Machbarkeitstest – Download fortsetzen oder abbrechen
Zusätzlich wird für jede Prüfung der Pipettenkonfiguration auf den Maschinen eine
Zusammenfassung im Meldungsfenster der Line Control GUI angezeigt, sodass der Benutzer
prüfen kann, ob der Test erfolgreich war.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
199
11.1.4 Wiederholtes Lesen der Marken bevor Bestückung
Bisher wurden alle Marken einer Leiterplatte gelesen bevor die Bestückung gestartet wurde. Wenn
höhere Genauigkeit erforderlich ist oder die Leiterplatte einen hohen Ausdehnungskoeffizienten
hat, kann die Messung der Marke wiederholt werden, um die Drift der Bestückpositionen auf der
Leiterplatte zu kompensieren. Die Messung der Marke wird allerdings nicht standardmäßig
wiederholt.
Zur höheren Genauigkeit kann jetzt ein Zeitraum für jede Leiterplattenseite festgelegt werden, nach
welchem die letzte Messung der Marken veraltet ist. Die Marken werden gelesen direkt bevor die
ersten Bauelemente einer Einzelschaltung der Leiterplatte bestückt werden. Sollte die gültige Zeit
abgelaufen sein wenn weitere Bauelemente der Einzelschaltung bestückt werden, werden die
Marken erneut gelesen. Für die erneute Messung der Marke, muss diese so gewählt werden, dass
die Marke von keinem der bestückten Bauelemente verdeckt wird!
Die Ablaufzeit für Marken (in Sekunden) kann für jede Leiterplattenseite im Leiterplatten-Editor
eingestellt werden.

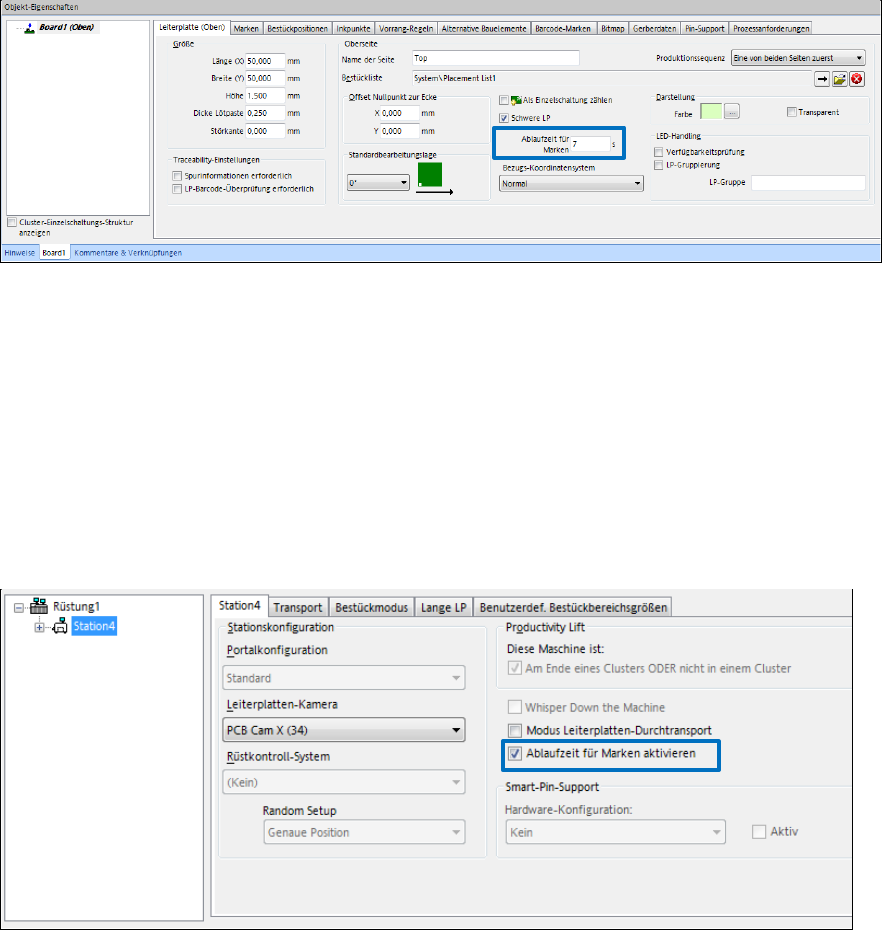

Abbildung 11-10: Ablaufzeit definieren
Erklärung:
0 Sekunden (Voreinstellung)
Die Funktion ist ausgeschaltet für die Leiterplattenseite.
1 – 9999 Sekunden
Nach diesem Zeitraum wird die Gültigkeit der Markenmessung für die Leiterplattenseite geprüft
und die Messung wiederholt.
Die Funktion muss für die Station mit der Einstellung Ablaufzeit für Marken aktivieren im
Rüstungs-Editor aktiviert werden.
Abbildung 11-11: Ablaufzeit aktivieren
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
200
HINWEIS
Die Eigenschaft Ablaufzeit für Marken darf nur eingestellt werden für Stationen mit
Stationssoftware ab Version 709.0. Wenn nicht eingestellt, wird eine Warnung zur
Genauigkeit angezeigt.
11.1.5 Verbesserter Dipp-Vorgang für kleine Dies
Wenn kleine Dies gedippt werden, muss das Verfahrprofil der Z-Achse geändert werden, damit die
Anzahl klebender Dies minimiert wird.
Um den Dipp-Vorgang entsprechend zu verbessern, ist der Gehäuseform-Editor um einige
Parameter erweitert worden, die an die Gehäuseform geknüpft sind.
Abbildung 11-12: Dipp-Parameter für kleine Dies
Benutzerdefinierten Schleichweg verwenden – Schleichweg
Diese Parameter werden dazu verwendet, den Standardschleichweg der Verfahrprofile am
Ende der Bewegung "Z unten" zu unterdrücken und symmetrisch, wenn die Bewegung "Z
oben" nach dem Dippen des Bauelements startet. Wenn die Einstellung Benutzerdefinierten
Schleichweg verwenden deaktiviert ist, wird der Schleichweg durch die Standardwerte für das
Verfahrprofil bestimmt.
Verringern - Ende / Beschleunigen - Start
Diese Werte, eingetragen als Anteil im Vergleich zu den spezifizierten Werten in den
Verfahrprofilen (in Prozent), legen die Geschwindigkeit der entsprechenden Schleichwegstufen
fest.
Geringe Kraft
Wenn diese Einstellung aktiviert ist, bewegt sich die Z-Achse nach unten zum Dipp-Bereich mit
dem Verfahrprofil 1N Crawl Place. Ansonsten wird das Standardverfahrprofil verwendet.
