SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
22
2.2.11.2 Exportierte Reportdateien in Excel importierbar
Folgende Reports können exportiert werden (Report -> XML Daten für Excel). Diese XML-Dateien
können anschließend in Excel importiert werden.
● Board-Report / Leiterplatten-Report
● Component Shape List-Report / Gehäuseformen-Report
● Recipe Analysis Grid-Report / Los-Report
● Placement List-Report / Bestücklisten-Report

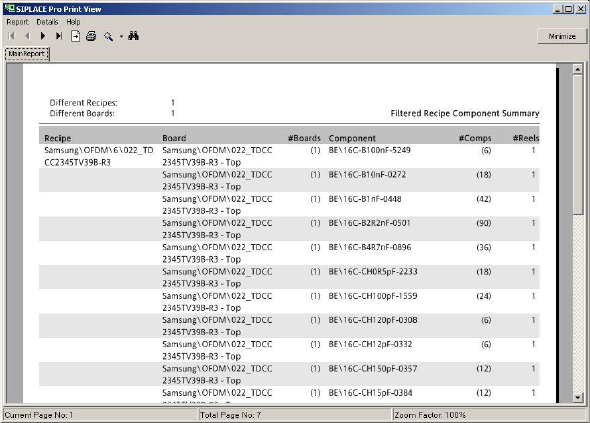

● Filtered Recipe Component Summary-Report / Gefilterte Los-Bauelementeübersicht
● Setup-Report / Rüstreport

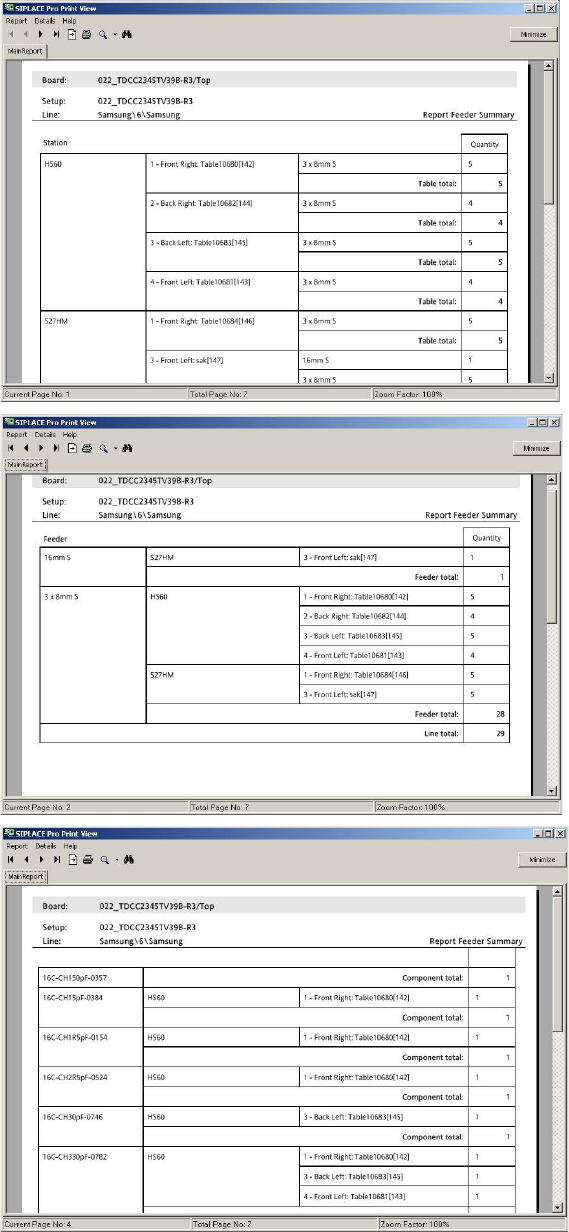

2.2.11.3 Gefilterte Fördererübersicht
Der Report für die gefilterte Fördererübersicht ist eine tabellarische Zusammenstellung folgender
Daten:
● Stationen – Tisch/Stellplatz – Förderer
● Förderer – Stationen – Tisch/Stellplatz
● Bauelement – Stationen – Stellplatz
Die gefilterte Fördererübersicht wird über die optimierte Losliste gestartet.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
23
2.2.11.4 Reports für alle selektierten Lose
Für alle Reports steht die Mehrfachselektion von Losen zur Verfügung. Das heißt, für alle
selektierten Lose werden die entsprechenden Reports erstellt.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
24
2.2.11.6 Leiterplatten-Report
Der Leiterplatten-Report enthält folgende Daten:
● Ansicht (oben, unten)
● Leiterplatten-Basisdaten
● Bitmap
● Präzedenzen (ja, nein)
● Kommentare
HINWEIS
Der Leiterplatten-Report kann nur für jeweils eine Leiterplatte erstellt werden. Eine
Mehrfachauswahl mehrerer Leiterplatten für einen Report ist nicht möglich.
Der Leiterplatten-Report kann wie folgt aufgerufen werden:
● über das Kontextmenü
● über die Report-Schaltfläche in der Werkzeugleiste, sofern eine Leiterplatte geöffnet ist
2.2.11.7 Tray-Report / Flächenmagazin-Report
Der Tray-Report enthält alle zur Beschreibung eines Trays notwendigen Daten:
● Tray-Ansicht
● Default Carrier Type
● Basisdaten (L, B, H)
● Entfernung vom ersten zum letzten Fach
● Ränder
● Spalten/Reihen
● Fachgröße
● Spalten/Reihen Abholen
● Kommentare
