SIPLACE Pro 4.x bis 18.0 ( R20-2) / Funktionsbeschreibung Ausgabe 11/2020 261 14.2.10 Lizenzänderungen für "Whispering Down The Line" Die Lizenz "Whispering Down t he Line" wurde aktualisiert. M it de…
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
260
Kreisförmige und elliptische Einzelschaltungen definieren
Die Liste im Neue Polygonform erstellen Dialog kann ebenfalls genutzt werden, um kreisförmige
oder elliptische Einzelschaltungen zu definieren, indem die entsprechende Form aus der Liste
ausgewählt wird.
14.2.6 "LED Centering" Simulation – Erweiterungen
Der SIPLACE Pro Optimierer wurde erweitert, damit er nun die Prozesszeit für das "LED
Centering" berücksichtigt. Das "LED Centering" kann für einzelne Bestückpositionen an- und
ausgeschaltet werden, indem eine Ausrichten Markierung gesetzt wird.
14.2.7 64-Bit Objekt ID Bereich aktivieren
Es ist möglich den 64-Bit Objekt ID Bereich zu aktivieren, um eine größere Menge an Objekten in
der SIPLACE Pro Datenbank zu nutzen. Der 64-Bit Objekt ID Bereich kann über den
Einstellungen Dialog aktiviert werden.
HINWEIS
Sobald diese Option aktiviert wurde, können die SIPLACE Pro Objekte nur an Stationen
mit der Stationssoftware 712.x und größer oder an Stationen mit der Stationssoftware
4xx und 5xx übertragen werden.
Nach dem Aktivieren werden zuerst alle möglichen Objekt IDs im Nummernband 32-Bit
aufgefüllt, bevor Objekt IDs größer als 32 Bit erzeugt werden. Sofern noch keine Objekt
IDs größer als 32 Bit erzeugt wurden, kann die Option wieder deaktiviert werden.
14.2.8 Report der Bestückliste – Erweiterungen
Der Report der Bestückliste wurde erweitert, um alternative Bauelemente beim Bestücken
aufzuzeigen. Der Report zeigt die Gesamtzahl der alternativen Bauelemente und die Zahl der
alternativen Bauelemente pro Bestückung.
Einschränkungen
– Alternative Gehäuseformen werden nicht aufgelistet.
14.2.9 Neue Pipetten für Messförderer
Folgende Messpipettentypen wurden neu eingeführt:
– 1403, 1404, 1406
– 2403, 2404, 2406
– 4403, 4404, 4406
– 6403, 6404, 6406
Die Pipetten werden zur elektrischen Prüfung von Bauelementen im Messförderer verwendet. Sie
sind keiner Gehäuseform aus der Standard Formbibliothek zugeordnet.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
261
14.2.10 Lizenzänderungen für "Whispering Down The Line"
Die Lizenz "Whispering Down the Line" wurde aktualisiert. Mit der neuen Version wird die Lizenz
“Whispering Down The Line of barcode information – Machine Connection“ nicht länger
benötigt.
Für den Fall, dass zuvor nur die “Whispering Down The Line of barcode information – Machine
Connection“ Lizenz erworben wurde, muss die “Whispering Down The Line” Lizenz erworben
werden, wenn auf SIPLACE Pro 16.1 aufgerüstet werden soll.
Die “Whispering Down The Line” Lizenz wird nur benötigt, wenn "IPC-HERMES-9852" nicht auf
den Geräten zwischen der ersten und letzten Bestückstation verwendet wird.
14.2.11 Individuelle Traceability Option für Drucker und Inspektionssysteme
Die Erstellung und Verarbeitung von Traceability Daten kann durch die Tracebility Option im
Gerät-Editor für einzelne Drucker und Inspektionssysteme an- und ausgeschaltet werden.
14.2.12 Unterstützung von Drittanbieter-Maschinentypen
Die Allgemeiner Linien-Gerätetyp Liste im Objekt-Eigenschaften Dialog wurde um die
Gerätetypen Transport, Belader und Entlader erweitert, um Maschinen vorn Drittanbietern zu

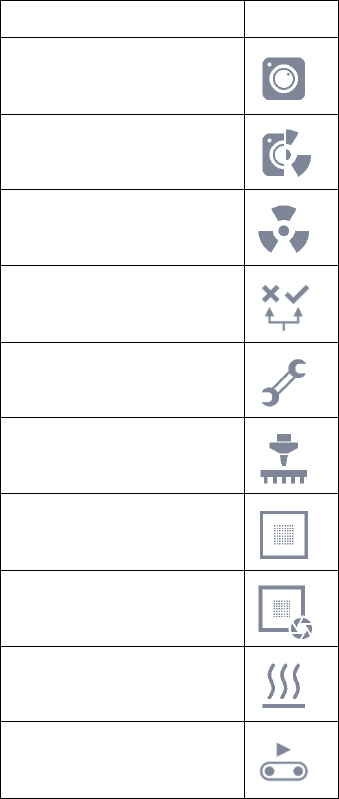

unterstützen. Zusätzlich wurden Symbole zur Unterscheidung der Gerätetypen eingeführt:
Gerätetyp
Symbol
AOI
AOXI
AXI
Klassifizierungsbereich
Reparaturbereich
Bestückstation
Drucker
Inspektionsystem der
Lotpaste
Ofen
Transport
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
262
Belader
Entlader
Table 14-2: Liste der Gerätetypen-Symbole
14.2.13 Option OSC-Paket – Erweiterungen
Detaillierte Informationen finden Sie in der Bedienungsanleitung OSC-Paket, Artikelnummer
[00198374-xx].
Die wichtigsten Erweiterungen in SIPLACE Pro für die Option OSC-Paket sind in der Übersicht
unten aufgelistet.
Bestückung von besonders hohen Bauelementen
Der SIPLACE Pro Optimierer wurde erweitert, um die Bestückung von hohen Bauelementen zu
unterstützen, wenn dass OSC-Paket aktiviert ist. Die Bauelemente werden mit einem CPP-Kopf in
oberer Kopfposition im letzten Bestückbereich der Linie bestückt.
Diese Funktion ist standardmäßig deaktiviert, wenn der Auftrag auch ohne sie optimiert werden
kann.
Die Maximalhöhe für Bauelemente, die mit einem CPP-Kopf bestückt werden können, beträgt
15,5 mm. Ohne OSC-Paket beträgt die Maximalhöhe 11,5 mm. Die Maximalhöhe für Bauelemente,
die mit einem CPP-Kopf bestückt werden können, beträgt 15,5 mm. Ohne OSC-Paket beträgt die
Maximalhöhe 11,5 mm.
Einschränkungen
– Die OSC Lizenz muss vorhanden sein.
– Das OSC-Paket muss für die letzte Station der Linie aktiviert sein.
– Besonders hohe Bauelemente werden nur mit einem Kopf im letzten Bestückbereich der Linie
bestückt.
– Die Option "Lange Leiterplatte" darf nicht im letzten Bestückbereich verwendet werden.
– Wenn zusätzlich zu dem CPP-Kopf ein VHF TH Kopf im letzten Bestückbereich verwendet
wird, kann diese Funktion nicht für den CPP-Kopf verwendet werden.
– Beschränkungen bei der Bauelement-Höhe gelten für den gesamten Auftrag und nicht nur für
einzelne Lose.
– Die Maximalhöhe für Bauelemente kann nur erreicht werden, indem die Toleranz für die
Wölbung der Leiterplattenseite auf Null gesenkt wird (Standard sind 2 mm). Dies geschieht auf
Gefahr des Kunden.
