SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
67
4.9 Gerberdaten Import
Der Import von Gerber-Daten hat sich geändert. Es werden nun "reale" Gerber-Daten importiert.
Gerber-Daten, die importiert werden sollen, müssen im RS-274-X Dateiformat sein. Alle Daten in
den Gerber-Dateien müssen sich streng an das in dieser Datei gegebenen Format halten. Das
neue Gerber X2 Format wird nicht offiziell unterstützt, auch wenn abwärtskompatible simple X2
Dateien, die keine neueren Funktionen verwenden, in SIPLACE Pro Desk lesbar und verwendbar
sein können. Der Vorteil besteht darin, dass die Original-Struktur der Gerber-Daten erhalten bleibt.
Dadurch können Probleme mit der Auflösung vermieden werden, wie sie bei der Umwandlung von
Gerber-Daten in JPEG oder Bitmap Files auftreten können.
Der Import wird nun direkt im Leiterplatten-Editor durchgeführt. Dazu steht im Leiterplatten-Editor
die neue Registerkarte Gerberdaten zur Verfügung. Die Menüeinträge sind entfallen.
Zusätzlich können die Gerberdaten in Ebenen organisiert werden. Diese Ebenen werden in der
neuen Registerkarte Gerber-Layer unter dem Menü Extras => Einstellungen angelegt. Werden
die Gerberdaten in diesen Ebenen organisiert, können diese im Leiterplatten-Editor in
unterschiedlichen Farben angezeigt oder ein – bzw. ausgeblendet werden.
Detaillierte Informationen finden Sie in der Online-Hilfe von SIPLACE Pro Desk.
4.10 Polygone Formen von Einzelschaltungen

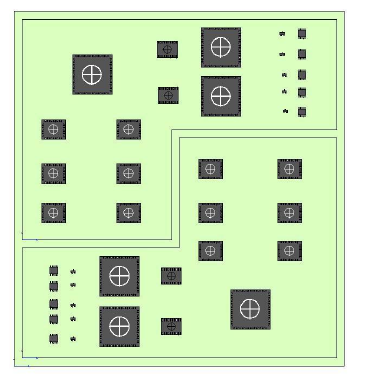

Bisher war es nur möglich rechteckige Einzelschaltungen auf einer Leiterplatte zu erstellen. Nun
besteht die Möglichkeit komplexere Formen von Einzelschaltungen zu definieren (wie z.B. das
nachfolgende Beispiel).
Dazu steht im Leiterplatten-Editor in der Registerkarte Einzelschaltungen die Funktion
Einzelschaltung in Polygonform zur Verfügung. Für diese Einzelschaltung kann eine alternative
Form (z. B. sechseckig) mit Hilfe von Polygon-Punkten erstellt werden.
Detaillierte Informationen finden Sie in der Online-Hilfe von SIPLACE Pro Desk.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
68
5 Funktionsbeschreibung SIPLACE Pro V7.x
Neue und geänderte Maschinen-Unterstützung (V7.0)
5.1 Neuer Maschinentyp SIPLACE SX
SIPLACE Pro 7.0 unterstützt den neuen Maschinentyp SIPLACE SX. Die SIPLACE SX kann mit
einem oder zwei Portalen konfiguriert werden (Portal-Modularität).
Im Stations-Editor definieren Sie ob die SIPLACE SX standardmäßig mit einem, oder mit zwei
Portalen gerüstet ist. Im Rüstungs-Editor können Sie diese Konfiguration ändern.
Die detaillierten Beschreibungen und möglichen Konfigurationen entnehmen Sie bitte der
jeweiligen Dokumentationen zur SIPLACE SX.
5.1.1 Neue Hardware-Optionen
Es stehen neue Hardware-Optionen für die Konfiguration der SIPLACE SX zur Verfügung.
Objekttyp
Bezeichnung
Beschreibung
Tischtyp
Change Over Table 60 X
Bauelemente-Wechseltisch für SIPLACE
SX Maschinen mit 60 Spuren. Dieser
Tisch kann an die innere und äußere
Position der SIPLACE SX gestellt
werden.
Table WPC 60 X
Tisch zum Rüsten des WPC5 an der
SIPLACE SX.
Transporttyp
Single Conveyor SX
Einfachtransport an der SIPLACE SX.
Dual Conveyor SX
Doppeltransport an der SIPLACE SX.
5.1.2 Schwere Leiterplatte
Beim Leiterplattentransport der SIPLACE SX ist es möglich schwere Leiterplatten zu
transportieren.
● Bei Einfachtransport (bestückte Leiterplatten von 2 bis 5 kg)
● Bei Doppeltransport (bestückte Leiterplatten von 1 bis 2 kg)
Detaillierte Informationen finden Sie in der Online-Hilfe von SIPLACE Pro Desk.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
69
5.2 2x8mm X-Förderer Unterstützung
SIPLACE Pro 7.0 unterstützt den neuen Förderer Typ 2x8mm X-Feeder für Maschinen der X-
Serie, X4i und SX. Dieser Förderer besitzt zwei Fächer für Bauelemente in 8 mm Gurten. Der
2x8mm X-Förderer kann für 0201-Gehäuseformen verwendet werden, jedoch nicht für 01005-
Gehäuseformen.
Die detaillierten Beschreibungen entnehmen Sie bitte der jeweiligen Dokumentation.
5.3 IPTE Multi-Stick Förderer Unterstützung
SIPLACE Pro 7.0 unterstützt die neuen Förderer Typ IPTE MSF 60 und IPTE MSF XL80 für
Maschinen der X-Serie und SX1,SX2. Die Förderer können auf die X-Tischtypen COT 40 und COT
40 gestellt werden.
5.4 Multistar CPP Bestückkopf Unterstützung
Der Multistar CPP-Kopf (Collect&Pick&Place) besitzt die Fähigkeit in 3 verschiedenen Bestückmodi
zu arbeiten.
● Im Collect&Place Modus können kleine Bauelemente bestückt werden.
● Im gemischten Modus können kleine bis mittelgroße Bauelemente bestückt werden.
● Der erweiterte Pick&Place Modus kann kleine, mittelgroße und ein großes Baulement (in der
6 Uhr Position) bestücken.
Der Multistar CPP-Kopf kann in zwei verschiedenen Positionen (hohe und niedrige Position)
montiert werden. In der hohen Position können Bauelemente mit einer Höhe bis zu 11,5 mm zu
bestücken.
