SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
222
11.2.14.3 Kommentartexte im Data Maintenance Tool ändern
Für jedes vorhandene Objekt im Data Maintenance Tool ist eine Funktion hinzugefügt worden, mit
welcher der Kommentartext zu den definierten Kommentarelementen geändert werden kann. Im
Dialogfenster Text für zusätzliche Kommentare ändern kann das gewünschte
Kommentarelement von einer Auswahlliste ausgewählt werden.
Abbildung 11-41: Kommentartext ändern
Für das ausgewählte Kommentarelement kann der Text mit den Optionen Text festlegen, Text
hinzufügen oder Text ersetzen geändert werden. Wahlweise kann der Objektname zum
Kommentar hinzugefügt werden.
11.2.14.4 SIPLACE Pro Query-Tool erweitert
Eine neue Abfrage ist in der Registerkarte Line des SIPLACE Pro Query-Tools verfügbar. Mit der
Abfrage Jobs for Line werden alle Aufträge zu einem bestimmten Linienpfad angezeigt.
Abbildung 11-42: SIPLACE Pro Query-Tool – Aufträge für Linie
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
223
11.2.14.5 Z-Höhe für Raster-Panels im Raster-Leiterplatten-Editor
Ein Offset für die Z-Richtung kann jetzt für jedes einzelne Raster-Panel auf einer Raster-
Leiterplatte hinzugefügt werden, um die zusätzliche Höhe eines Raster-Panels zu beschreiben.
Wenn der Z-Offset = 0 ist, hat das Panel auf einer Raster-Leiterplatte keine zusätzliche Höhe, d.h.
Raster-Leiterplatte-Höhe = Raster-Panel-Höhe.
Wenn der Z-Offset ≠ 0 ist, ist die gesamte Panel-Höhe = Raster-Leiterplatte-Höhe + Z-Offset.
Die Spalte Offset Z ist zur Liste Raster-Panels in der Raster-Leiterplatte hinzugefügt worden.
Abbildung 11-43: Liste Raster-Panels
Die Z-Höhe kann eingestellt werden, wenn ein Raster-Panel im Dialogfenster Raster-Panels
hinzufügen hinzugefügt wird.
Abbildung 11-44: Raster-Panels hinzufügen
Dieser Wert kann auch für mehrere ausgewählte, vorhandenen Raster-Panels im Dialogfenster
Raster-Panels ändern eingestellt oder hinzugefügt werden.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
224

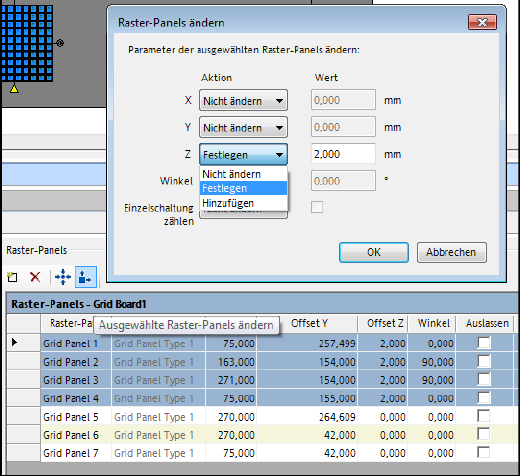

Abbildung 11-45: Raster-Panels ändern
11.2.15 SIPLACE SiCluster Professional – Erweiterungen
Ab dieser SIPLACE Pro-Version ist die in SIPLACE SiCluster Multiline vorhandene Importfunktion
für CSV-Dateien in SIPLACE SiCluster Professional integriert worden. Lediglich der Importmodus
für die Produktionsbestelldaten ist für SIPLACE SiCluster Professional relevant.
Jede Reihe in der CSV-Datei wird als ein Cluster-Los des Cluster-Auftrags importiert, der in
SIPLACE SiCluster Professional geöffnet ist.
11.2.16 SIPLACE SiCluster Multiline – Erweiterungen
Ab dieser SIPLACE Pro-Version ist die Option Line Specific Output Folders in SIPLACE
SiCluster Multiline eingeführt worden.
Wenn die Option aktiviert ist, werden die Ausgabeobjekte in Unterordnern erzeugt. Der Name
jedes Unterordners ist der Name des Linienobjekts (ohne Pfad) der entsprechenden Linie.
Seit der ersten Freigabe sind die folgenden Erweiterungen zu SIPLACE SiCluster MultiLine
hinzugefügt worden:
– Mit einem neuen Regeltyp "Linien-Trennungsregel" können Lose ausgewählt werden, die
verschiedenen Linien zugewiesen werden müssen.
– Der CSV-Assistent unterstützt die automatische Erzeugung von SameJob-Gruppen.
– Der CSV-Assistent kann Leiterplattenobjekte aus Unterverzeichnissen hinzufügen.
– Ideale Taktzeiten können selektiv berechnet oder ungültig gesetzt werden.
– In den Dialogfenstern für Regel- und Prozessanforderungen wird jetzt das Filtern von Objekten
unterstützt.
11.2.17 Nicht mehr unterstützte Funktionen
Der Aegis CAD-Parser ist nicht mehr im Import-Assistenten für CAD-Daten unter Extras/Import/ in
SIPLACE Pro Desk verfügbar.
