SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
151
9.2.15 Festrüsten / Nicht Festrüsten von Objekten
Der Rüstungs-Editor wurde erweitert, sodass mehrere Objekte gleichzeitig komfortabel
festgerüstet oder nicht festgerüstet werden können.
Im Kontextmenü zur angezeigten Rüstung können jetzt auch Pipetten zum Festrüsten oder nicht
Festrüsten ausgewählt werden.
Außerdem wird festgelegt, ob die Objekte auf dem ausgewählten Stellplatz, der ausgewählten
Station oder in der ganzen Rüstung festgerüstet oder nicht festgerüstet werden sollen.
9.2.16 Förderer-Ansicht für Linie oder Station
Zur besseren Übersicht gibt es im Rüstungs-Editor eine neue Ansicht, in der alle Fördererdaten
für eine ganze Linie oder für eine Station aufgelistet werden.
Abbildung 9-8: Förderer-Ansicht für Linie oder Station
Durch Klicken auf dem Wurzelknoten in der Strukturansicht, werden alle Förderer der ganzen Linie
angezeigt.
Durch Klicken auf einer Station in der Strukturansicht, werden alle Förderer der ganzen Station in
einem neuen Fenster angezeigt.
In der angezeigten Liste gibt es eine Suchmöglichkeit.
Abbildung 9-9: Suchen in Förderer-Ansicht
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
152
9.2.17 Neue Toleranzwerte für kleine Bauelemente
Die Standard-Toleranzwerte für kleine Bauelemente sind verkleinert worden, um eine höhere
Bestückqualität zu erreichen.
Die neuen, kleineren Toleranzwerte werden eingetragen, wenn ein Förderer neu hinzugewiesen
wird und sich das Bauelement in einer bestimmten Größenklasse befindet.
Stellvertretend für die Größenklassen stehen die BE-Typ-Bezeichnungen.
BE-Typ
BE-Abmessungen
X/Y [µm]
X-Toleranz
[µm]
Y-Toleranz
[µm]
Winkel
[°]
03015
[300 – 350] x [150 – 170]
80
80
12
01005
[350 – 500] x [170 – 250]
100
100
15
0201
[500 – 800] x [250 – 400]
150
150
15
0402
[800 – 1300] x [400 – 700]
200
200
30
0603
[1300 -1800] x [700 – 1000]
250
250
30
Tabelle 9-5: Toleranzwerte für kleine Bauelemente
9.2.18 Vision-Messung vor und nach dem Dippen
Als Standard wird die Vision-Messung nach dem Dippen ausgeführt. Ab dieser SIPLACE Pro-
Version gibt es die zusätzliche Option, die Vision-Messung vor und nach dem Dippen auszuführen.
Dadurch können verrutschte Bauelemente erkannt und die Position nach dem Dipp-Vorgang
korrigiert werden.
Die Option wird im Gehäuseform-Editor unter der Registerkarte Bearbeitung im Auswahlfeld für
den Dipp-Modus eingestellt.
Abbildung 9-10: Vision vor und nach dem Dippen
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
153
9.2.19 Smart Pin Support – Erweiterungen in SIPLACE Pro
In den folgenden Abschnitten sind die Erweiterungen in SIPLACE Pro für Smart Pin Support kurz
beschrieben. Detaillierte Informationen finden Sie in der Bedienungsanleitung Smart Pin Support,
Artikelnummer [00197001-xx].
9.2.19.1 Verknüpfung von mehreren Leiterplatten
Wenn verschiedene Leiterplatten für die Definition der LP-Oberseite und LP-Unterseite verwendet
werden, können diese Leiterplatten jetzt miteinander verknüpft werden. Voraussetzung ist, dass
keine LP-Unterseite für die aktuell ausgewählte Leiterplatte definiert ist.

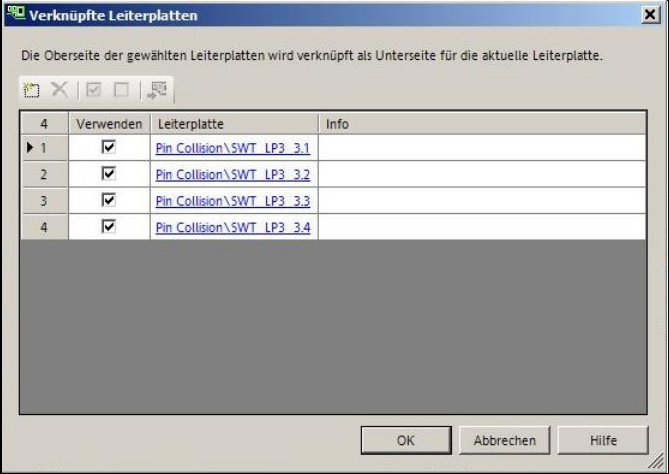

Über die Schaltfläche Daten für LP-Seite verlinken im Leiterplatten-Editor wird das folgende
Dialogfenster geöffnet, in dem eine oder mehrere Leiterplatten zur Anzeige als LP-Unterseite
ausgewählt oder neu hinzugefügt werden können.
Abbildung 9-11: Leiterplatten verknüpfen
Die LP-Oberseite der ausgewählten Leiterplatte wird in der 3D-Zeichnung als LP-Unterseite der
aktuellen Leiterplatte angezeigt.
Über das Symbol "Zeige die Unterseite" wird die LP-Oberseite der verknüpften Leiterplatte als LP-
Unterseite in der 2D-Zeichnung angezeigt.
Einzelne, verlinkte Leiterplatten können aus der grafischen Anzeige ausgeblendet werden. Dazu
muss das Häkchen beim Verwenden in der Dialogbox entfernt werden.
Wenn verknüpfte Leiterplatten ausgewählt sind, ist es nicht möglich zur LP-Unterseite
umzuschalten.
