SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
62
4.3.2 Zuordnung der Unterspuren in LCGUI
Transportspur
Unterspur
Bemerkung
Rechte Spur 1
Right Sub Lane (1R)
Linke Spur 1
Left Sub Lane (1L)
Rechte Spur 2
Right Sub Lane (2R)
Linke Spur 2
Left Sub Lane (2L)
Beide Spuren
Right Sub Lanes (1R, 2R)
Die Einstellung "Beide Spuren" wird im
Bestückmodus "Abwechselnd"
verwendet werden.
Im Bestückmodus I-Placement müssen
separate Lose verwendet werden.
Beide Spuren
Left Sub Lanes (1L,2L)
4.3.3 Einschränkungen bei Maschinen mit Quad Lane Transport
Der Quad Lane Transport in SIPLACE Pro V6.0 hat folgende Einschränkungen:
● Der Quad Lane Transport kann nicht zusammen mit folgenden Optionen verwendet werden:
● Virtual PCB
● Stationsweiser Download
● LP-Barcode
● Der Betrieb des Quad Lane Transports ist nur möglich, wenn an allen Stationen der Linie der
Transportmodus Quad Lane gesetzt ist.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
63
Neue und geänderte Funktionen (V6.x)
4.4 Los-Analyse API (Option)
Die Los-Analyse API ermöglicht die Implementierung von 3rd Party Applikationen, um die Los
Analyse-Daten zur weiteren Bearbeitung auszulesen. Um diese Funktion zu nutzen, benötigen Sie
eine Lizenz. Die detaillierte Beschreibung sowie die Funktionalität in SIPLACE Pro 6.0 entnehmen
Sie bitte dem Dokument "Interface Description - Recipe Analyzer API" mit der Artikelnummer
[00196138-xx].
4.5 Los-Analyse Daten während dem Download erzeugen (Option)
Um diese Funktion zu nutzen, benötigen Sie eine Lizenz. SIPLACE Pro 6.0 ermöglicht, dass die
Los-Analyse automatisch Daten erzeugt, während das Los zur Station gesendet (Download) wird.
Diese Daten werden im XML-Format erzeugt und können in einem Verzeichnis mit
Netzwerkfreigabe bereitgestellt werden.

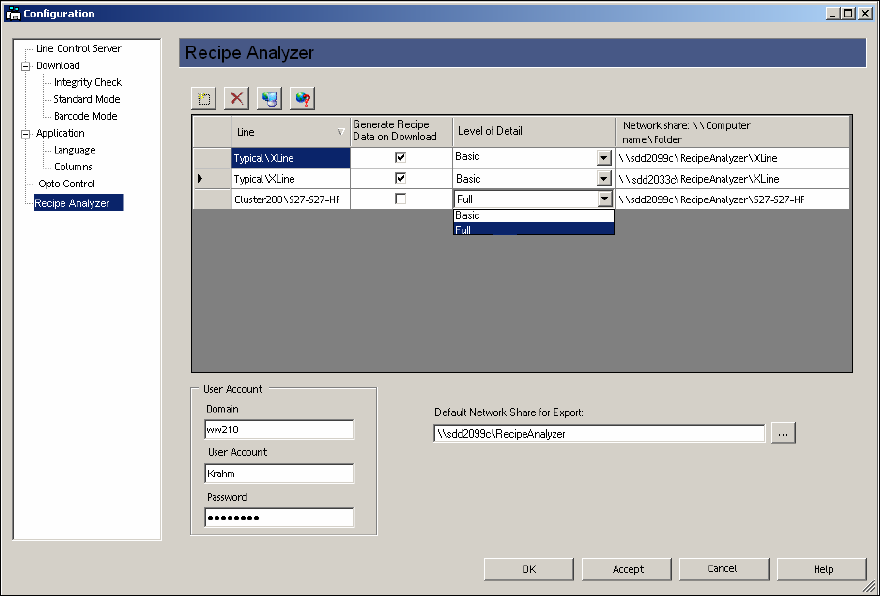

Die Netzwerkfreigabe wird in der LCGUI konfiguriert.
Diese Daten können dann z. B. von einer externen Applikation weiterverarbeitet und ausgewertet
werden.
Die detaillierte Beschreibung der Datenstruktur entnehmen Sie bitte dem Dokument "Interface
Description - Recipe Analyzer API" mit der Artikelnummer [00196138-xx].
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
64
4.6 Überarbeitetes Los Analyse Tool (Option)
Das Tool Los Analyse wurde überarbeitet. Um diese Funktion zu nutzen, benötigen Sie eine
Lizenz. Es können nun sehr effektiv alle Bestückpositionen mit reduzierten Beschleunigungen
angezeigt werden. Dazu steht im Tool Los Analyse die neue Registerkarte Reduzierungen zur
Verfügung.
Mit Hilfe dieser Funktion ist es dem Kunden nun möglich seine Daten bzgl. Reduzierungen zu
bereinigen und somit nur noch notwendige Reduzierungen in den Daten zu haben.
Detaillierte Informationen finden Sie in der Online Hilfe von SIPLACE Pro Desk.
4.7 Anzeigen von reduzierten Beschleunigungen in den
Optimierungsergebnissen
Im Dialogfeld Optimierungsergebnisse – Los des Auftrags-Editors wird die Anzahl der
Bauelemente, die mit reduzierter Geschwindigkeit bestückt werden, angezeigt. Damit kann sofort
erkannt werden, ob das Optimierungsergebnis durch reduzierte Beschleunigungen beeinflusst
worden ist und wie viele Bauelemente mit reduzierten Beschleunigungen bestückt werden.
4.8 SIPLACE Vision Version 4.x Funktionen
4.8.1 Erweiterung der Funktion "Umgedrehte Bauelemente erkennen"
Diese Funktion war bisher nur für Bauelemente des Gehäuseform-Typs "Chip" möglich.
Die Handhabungsdaten für Gehäuseformen wurden erweitert. Für SIPLACE Pro 6.0 mit SIPLACE
Vision 4.x kann die Funktion "Umgedrehte Bauelemente erkennen" auch für weitere
Gehäuseform-Typen verwendet werden.
Folgende Gehäuseform-Typen sind möglich:
● Connector
● DPack
● Moulded
● Nonstandard
● QFP
● SOT
● SOxx
● Socket
● CHIP
