SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
200
HINWEIS
Die Eigenschaft Ablaufzeit für Marken darf nur eingestellt werden für Stationen mit
Stationssoftware ab Version 709.0. Wenn nicht eingestellt, wird eine Warnung zur
Genauigkeit angezeigt.
11.1.5 Verbesserter Dipp-Vorgang für kleine Dies
Wenn kleine Dies gedippt werden, muss das Verfahrprofil der Z-Achse geändert werden, damit die
Anzahl klebender Dies minimiert wird.
Um den Dipp-Vorgang entsprechend zu verbessern, ist der Gehäuseform-Editor um einige
Parameter erweitert worden, die an die Gehäuseform geknüpft sind.

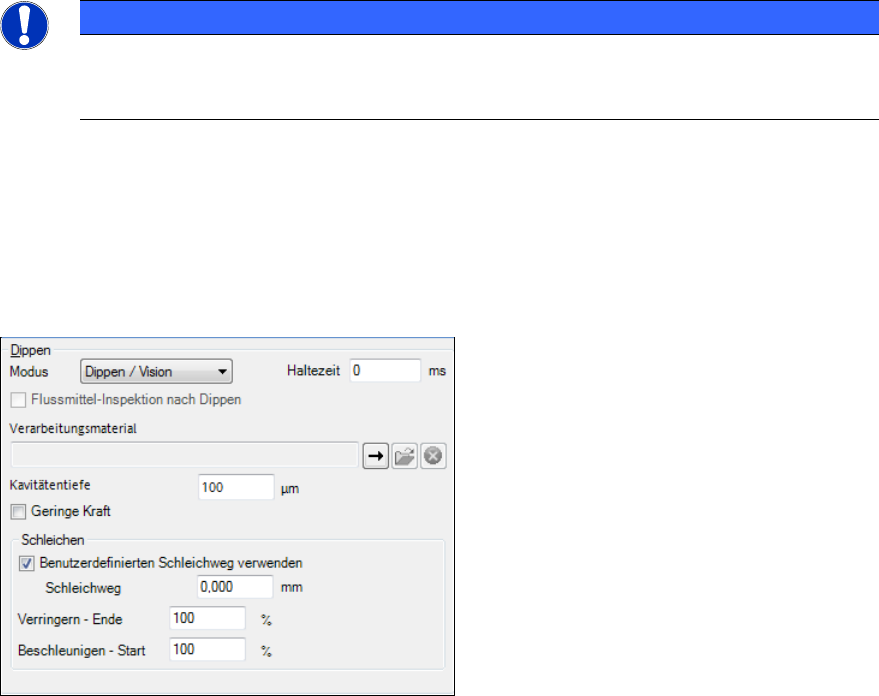

Abbildung 11-12: Dipp-Parameter für kleine Dies
Benutzerdefinierten Schleichweg verwenden – Schleichweg
Diese Parameter werden dazu verwendet, den Standardschleichweg der Verfahrprofile am
Ende der Bewegung "Z unten" zu unterdrücken und symmetrisch, wenn die Bewegung "Z
oben" nach dem Dippen des Bauelements startet. Wenn die Einstellung Benutzerdefinierten
Schleichweg verwenden deaktiviert ist, wird der Schleichweg durch die Standardwerte für das
Verfahrprofil bestimmt.
Verringern - Ende / Beschleunigen - Start
Diese Werte, eingetragen als Anteil im Vergleich zu den spezifizierten Werten in den
Verfahrprofilen (in Prozent), legen die Geschwindigkeit der entsprechenden Schleichwegstufen
fest.
Geringe Kraft
Wenn diese Einstellung aktiviert ist, bewegt sich die Z-Achse nach unten zum Dipp-Bereich mit
dem Verfahrprofil 1N Crawl Place. Ansonsten wird das Standardverfahrprofil verwendet.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
201
11.1.6 Verbesserter Prozessablauf für mechanischen Greifer
Wenn ein mechanischer Greifer verwendet wird, sind einige Spezialeinstellungen im Pipetten-
Editor und Gehäuseform-Editor in SIPLACE Pro notwendig. Fehlerhafte Einstellungen könnten zu
Abhol- und Bestückprobleme führen.
Deswegen gibt es die neue Einstellung Mechanischer Greifer im Pipetten-Editor:

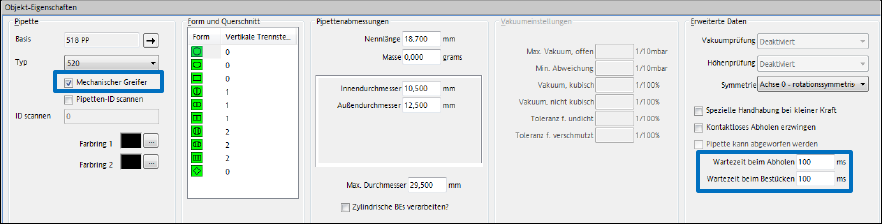

Abbildung 11-13: Einstellung Mechanischer Greifer
Wenn diese Einstellung aktiviert ist, werden alle benötigten Parameter für den mechanischen
Greifer automatisch eingestellt und nicht benötigte Parameter deaktiviert.
Folgende Einstellungen werden automatisch gesetzt:
– Neuer Parameter Wartezeit beim Abholen, Standardwert: 100 ms – überschreibt den
entsprechenden Parameter im Gehäuseform-Editor.
– Neuer Parameter Wartezeit beim Bestücken, Standardwert: 100 ms – überschreibt den
entsprechenden Parameter im Gehäuseform-Editor.
– Externe Blasluftabfuhr deaktivieren: ja
Mechanische Zentrierung deaktivieren: ja
Folgende Einstellungen sind deaktiviert:
Pipette kann abgeworfen werden
Vakuumprüfung
Höhenprüfung
Vakuumeinstellungen
BE-Sensoreinstellungen
BE-Anwesenheitsprüfungseinstellungen
BE-Abwesenheitsprüfungseinstellungen
Wenn die Einstellung Mechanischer Greifer deaktiviert ist, werden alle betroffenen Parameter auf
den jeweiligen spezifischen Standardwerten eingestellt. Für die Wartezeit beim Abholen und
Bestücken werden die Werte aus dem Gehäuseform-Editor verwendet.
11.1.7 BE-Kameratyp "Camera (SST45) 15x15"
Diese SIPLACE Pro-Version unterstützt den neuen hochauflösenden BE-Kameratyp Camera
(SST45) 15x15 zusammen mit dem Bestückkopf CPP.
Detaillierte Informationen zu den eingesetzten Kamerasystemen und den Bauelementspektren für
die Bestückköpfe finden Sie in den jeweiligen Maschinenspezifikationen und/oder
Betriebsanleitungen zu den Bestückautomaten.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
202
11.1.8 DEK-Drucker in der Linienkonfiguration
SIPLACE Pro unterstützt DEK-Printer in der Linienkonfiguration. Die Drucker müssen nur
konfiguriert werden, wenn die Option Überwachung/Traceability für DEK Printer eingesetzt wird.
Hierfür ist der neue Objekttyp Drucker unter Geräte der Linie - Strukturansicht in SIPLACE Pro
Desk hinzugefügt worden.
Diese Strukturansicht enthält allgemeine Liniengeräte, Drucker und Stationen.

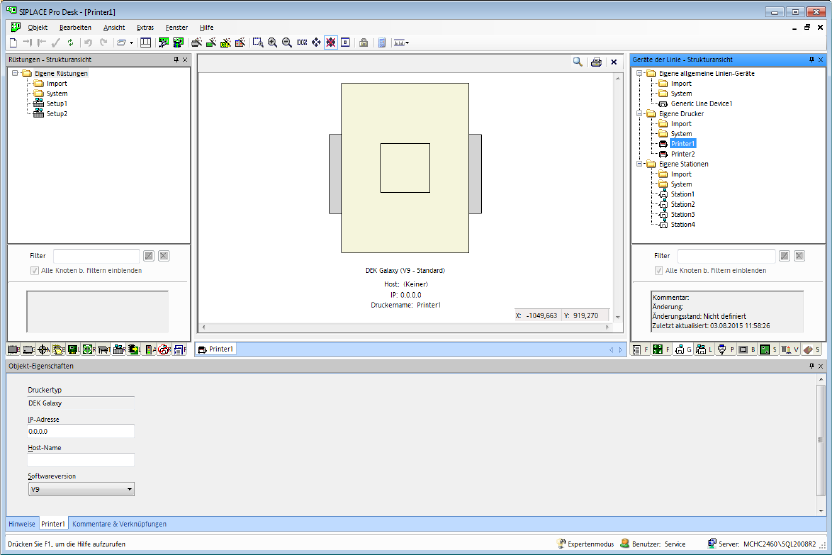

Abbildung 11-14: Objekttyp Drucker
Ein eigener Drucker kann erstellt werden durch Auswählen der DEK-Druckertypen. Folgende DEK-
Druckertypen werden unterstützt:
– DEK Galaxy
– DEK Gemini
– DEK Horizon iX
IP-Adresse, Host-Name und Software-Version können in den Drucker-Editor eingetragen werden.
