SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
64
4.6 Überarbeitetes Los Analyse Tool (Option)
Das Tool Los Analyse wurde überarbeitet. Um diese Funktion zu nutzen, benötigen Sie eine
Lizenz. Es können nun sehr effektiv alle Bestückpositionen mit reduzierten Beschleunigungen
angezeigt werden. Dazu steht im Tool Los Analyse die neue Registerkarte Reduzierungen zur
Verfügung.
Mit Hilfe dieser Funktion ist es dem Kunden nun möglich seine Daten bzgl. Reduzierungen zu
bereinigen und somit nur noch notwendige Reduzierungen in den Daten zu haben.
Detaillierte Informationen finden Sie in der Online Hilfe von SIPLACE Pro Desk.
4.7 Anzeigen von reduzierten Beschleunigungen in den
Optimierungsergebnissen
Im Dialogfeld Optimierungsergebnisse – Los des Auftrags-Editors wird die Anzahl der
Bauelemente, die mit reduzierter Geschwindigkeit bestückt werden, angezeigt. Damit kann sofort
erkannt werden, ob das Optimierungsergebnis durch reduzierte Beschleunigungen beeinflusst
worden ist und wie viele Bauelemente mit reduzierten Beschleunigungen bestückt werden.
4.8 SIPLACE Vision Version 4.x Funktionen
4.8.1 Erweiterung der Funktion "Umgedrehte Bauelemente erkennen"
Diese Funktion war bisher nur für Bauelemente des Gehäuseform-Typs "Chip" möglich.
Die Handhabungsdaten für Gehäuseformen wurden erweitert. Für SIPLACE Pro 6.0 mit SIPLACE
Vision 4.x kann die Funktion "Umgedrehte Bauelemente erkennen" auch für weitere
Gehäuseform-Typen verwendet werden.
Folgende Gehäuseform-Typen sind möglich:
● Connector
● DPack
● Moulded
● Nonstandard
● QFP
● SOT
● SOxx
● Socket
● CHIP
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
65
4.8.2 Neuer Beinchentyp "Rechteckig"
Diese Beinchenform wird für rechteckige Formen auf Bauelementen (wie z. B. Odd Shape
Components und Gehäuseform-Typ "Nonstandard") verwendet. Dieses Beinchen muss nicht
zwingend ein reales Beinchen sein.

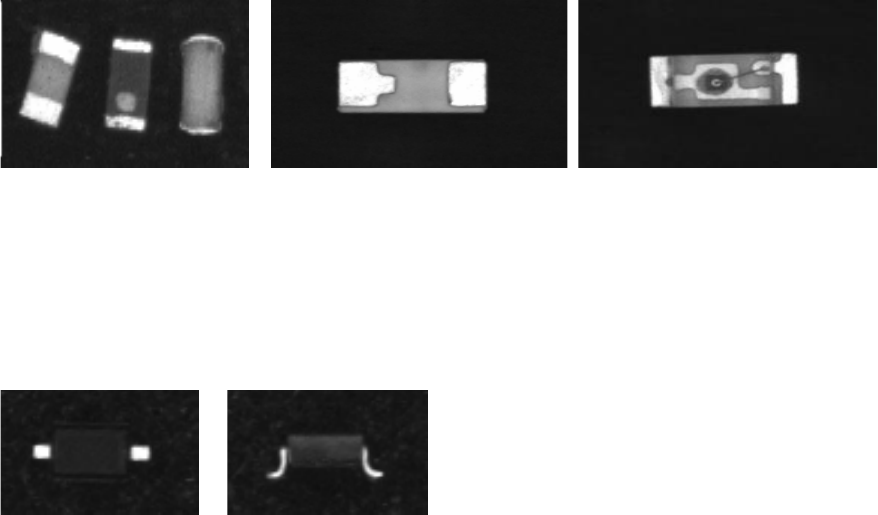

Beispiele Beinchenform "Rechteckig"
4.8.3 Koplanaritätsprüfung der Beinchen
Die Handhabungsdaten für Gehäuseformen wurden mit der Funktion "Kollinearität der Beinchen
überprüfen" erweitert. Für SIPLACE Pro 6.0 mit SIPLACE Vision 4.x kann die Koplanarität der
Beinchen mit der stationären Bauelemente-Kamera überprüft werden. Es kann zusätzlich ein
Toleranzwert vorgegeben werden.
Diese Funktion ist für die Beinchentypen "Gullwing" und "Wraparound" anwendbar.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
66
4.8.4 Überprüfung der Beinchenlänge
Die Handhabungsdaten für Gehäuseformen wurden mit der Funktion "Beinchenlänge
überprüfen" erweitert. Für SIPLACE Pro 6.0 mit SIPLACE Vision 4.x kann die Länge der Beinchen
mit der stationären Bauelemente-Kamera überprüft werden.
Die Gehäuseform-Typen "Chip" und "Moulded" sind möglich.
4.8.5 Überprüfung der Beinchenbreite
Die Handhabungsdaten für Gehäuseformen wurden mit der Funktion "Beinchenbreite
überprüfen" erweitert. Für SIPLACE Pro 6.0 mit SIPLACE Vision 4.x kann die Breite der Beinchen
mit der stationären Bauelemente-Kamera überprüft werden.
Folgende Gehäuseform-Typen sind möglich:
● Connectors
● ECV
● DPACK
● NONSTANDARD
● PLCC
● QFP
● Sockets
● SOJ
● SOT
● SOxx
