SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
137
8.4.16 Fest gerüstete Pipettenwechslermagazine – Erweiterungen
Im SIPLACE Pro Desk ist die Unterstützung von fest gerüsteten Pipettenwechslermagazinen
erweitert worden.
Unter Einstellungen – Optionen kann festgelegt werden, dass die Option
Pipettenwechslermagazine standardmäßig festrüsten immer voreingestellt sein soll. Die Option
ist gültig für alle Pipettenwechslermagazine in neuen Rüstungen und jedes Mal, wenn ein
Pipettenwechslermagazin in einer vorhandenen Rüstung eingestellt wird.
Abbildung 8-43: Voreinstellung fest gerüstete Pipettenwechslermagazine
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
138
Unter Einstellungen – Zeichnungsoptionen können die fest gerüsteten Objekte in der
gezeichneten Rüstung sichtbar gemacht werden (halbtransparente blaue Schattierung).
Die Anzeige wird über das Symbol in der Symbolleiste gesteuert.
Abbildung 8-44: Fest gerüstete Objekte in Rüstung
Die Abbildung zeigt einen fest gerüsteten Pipettenwechsler und einen fest gerüsteten Förderer
(dritten Förderer von rechts).
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
139
8.4.17 Whispern von Marken – Erweiterungen
Ab dieser SIPLACE Pro-Version werden die Optionen Whisper down the Machine und Externe
Inkpunkte und Einzelschaltungsmarken zusätzlich für Stationssoftware-Versionen ab 706.x
unterstützt.
Die Optionen müssen im Rüstungs-Editor aktiviert werden, damit der Optimierer eine korrekte
Simulation der Marken- und Inkpunkt-Messungen durchführen kann.

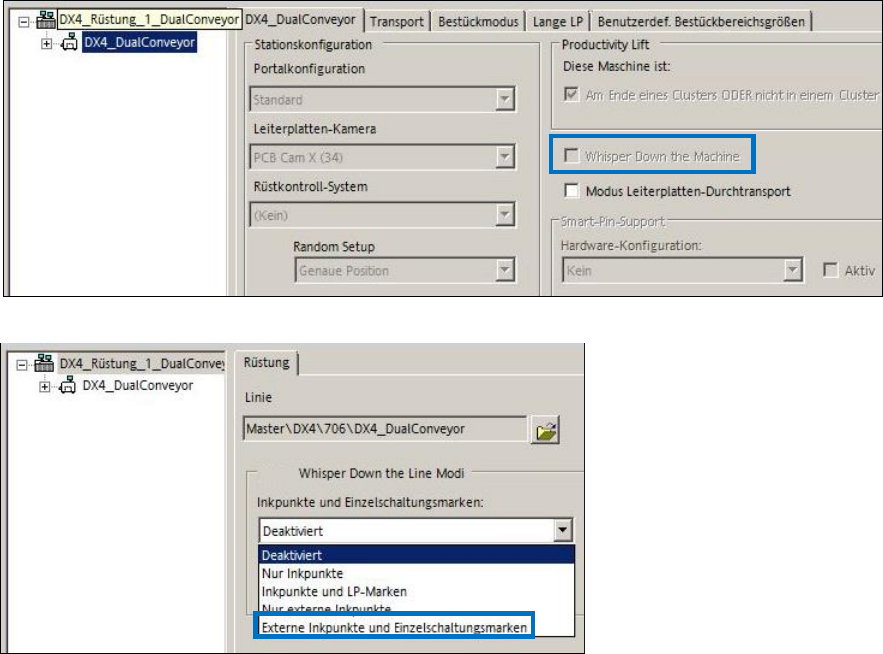

Abbildung 8-45: Whispern durch die Maschine aktivieren
Abbildung 8-46: Whispern von externen Inkpunkten und Einzelschaltungsmarken aktivieren
