SIPLACE Pro 4.x bis 18.0 ( R20-2) / Funktionsbeschreibung Ausgabe 11/2020 211 HINWEIS Wenn Durch Geräte ausg elöste Los-Überwachung (DEK-D rucker) aktivieren in den Line Control GUI-Einstellungen a ktiviert ist, muss auf…
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
210
Die MES-Rückfragen für Produktaktivierung auf DEK-Druckern können unter Durch Geräte
ausgelöste Los-Überwachung (DEK-Drucker) aktivieren (2) für eine Linie aktiviert werden, die
nur DEK-Drucker oder DEK-Drucker und Bestückautomaten enthält.
Der DEK-Drucker löst viele verschiedene Rückfragen zu verschiedenen MES-Diensten aus, unter
anderen die VerifyRecipeActivationOnDekPrinter. Der DEK-Drucker sendet eine Rückfrage an den
Line Control Server, der diese Rückfrage an alle MES-Dienste mit dem Namen
Asm.As.LineControl.Interceptor.Service weiterleitet.
Die konfigurierten MES-Dienste für die gewählte Linie werden in Tabelle (3) angezeigt.
Die Verbindung zu den MES-Diensten können mit der Schaltfläche MES-Dienste für die
ausgewählte Linie testen (4) getestet werden. Das Ergebnis wird unter Ping-Ergebnis (5)
angezeigt.
Zusätzlich kann die Verbindung zwischen dem Line Control Server und den DEK-Druckern mit der
Schaltfläche Geräteverbindungen für die ausgewählte Linie testen (6) in der Registerkarte
Geräte (7) getestet werden.

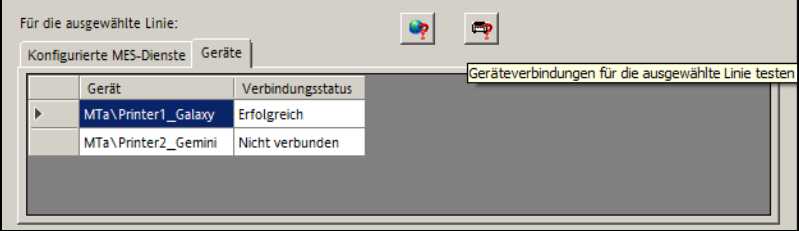

Abbildung 11-24: Geräteverbindungen testen
Dieser Test umfasst auch den Rückfragekanal vom DEK-Drucker zum Control Server. Das
Ergebnis wird unter Verbindungsstatus angezeigt.
Mit der Option MES-Dienste und Geräte (DEK-Drucker) pingen, alle nn Sek (8) kann konfiguriert
werden, dass die Verbindungstests zu MES-Diensten und DEK-Druckern periodisch ausgeführt
werden.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
211
HINWEIS
Wenn Durch Geräte ausgelöste Los-Überwachung (DEK-Drucker) aktivieren in den
Line Control GUI-Einstellungen aktiviert ist, muss auf jedem DEK-Drucker der Los-
Überwachungsmodus auf den Wert Netz eingestellt werden, damit die DEK-Drucker
remote gesteuert werden können:

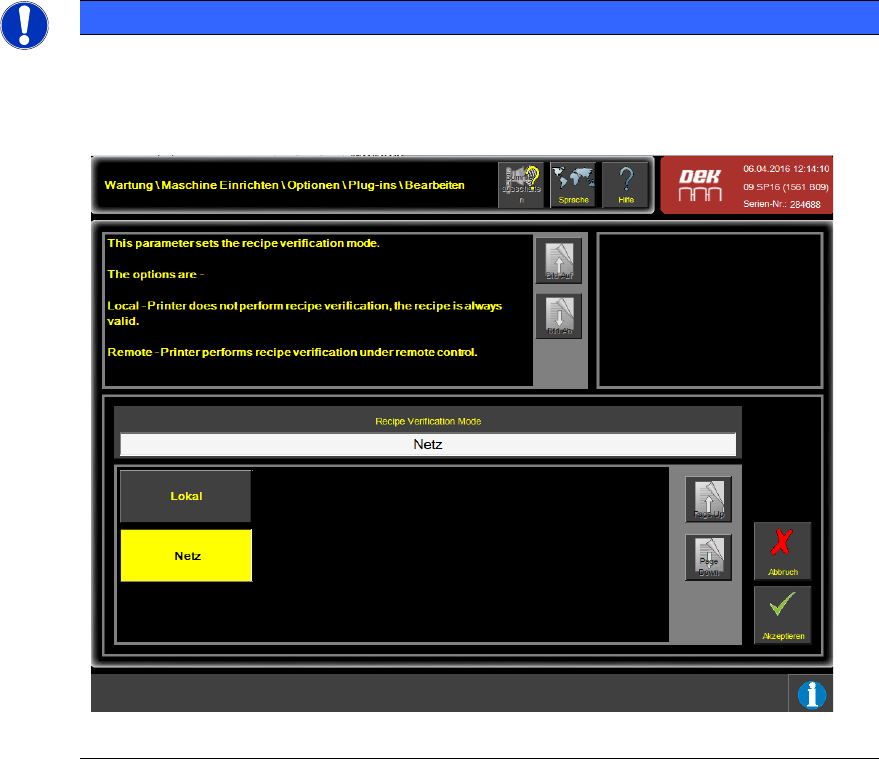

Abbildung 11-25: DEK-Drucker remote gesteuert
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
212
11.2.3.2 SIPLACE OIB Core-Verbindung konfigurieren
Die Verbindung zum SIPLACE OIB Core muss auf der Line Control GUI unter Konfiguration –
SIPLACE OIB konfiguriert werden.

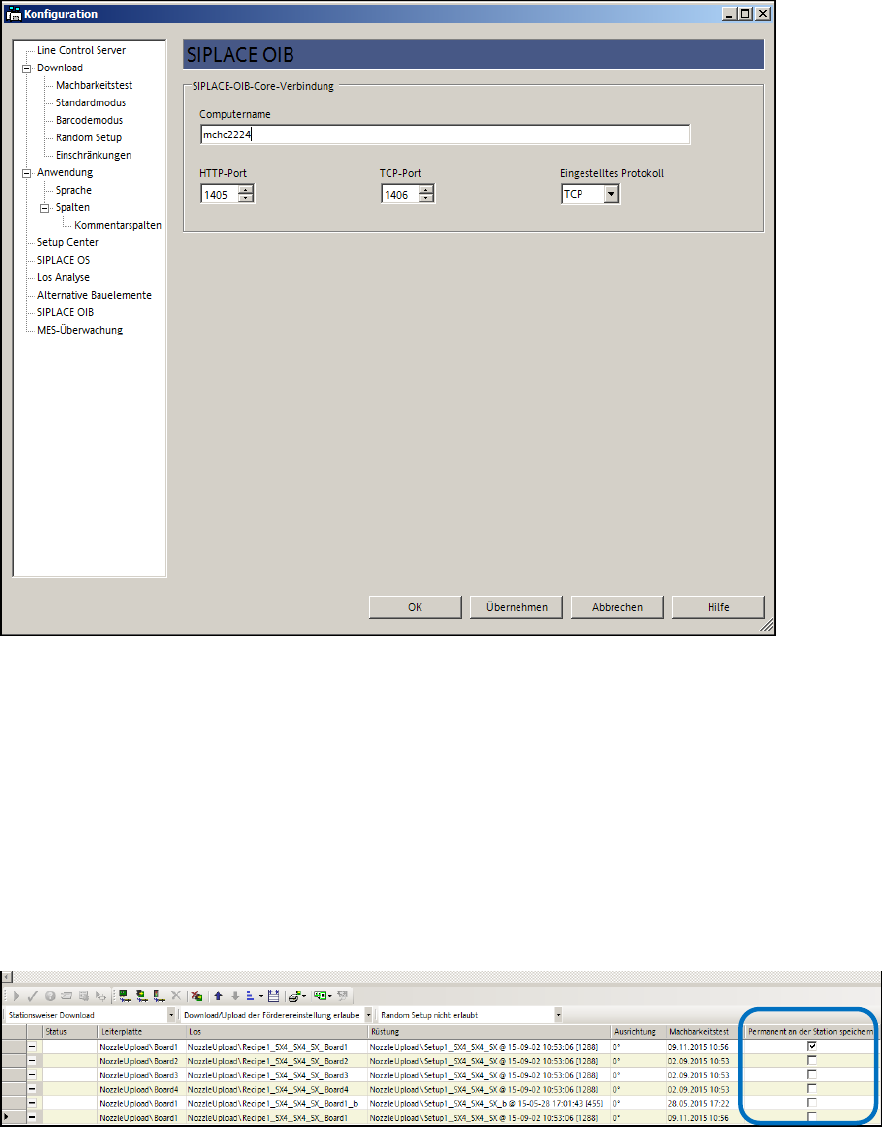

Abbildung 11-26: SIPLACE OIB Core-Verbindung konfigurieren
Die Standardeinstellung fügt den Rechnernamen der Line Control Server-Rechners ein. So wird es
standardmäßig angenommen, dass SIPLACE OIB Core auf dem Linienrechner installiert ist, auf
dem auch der Line Control Server installiert ist.
11.2.4 Programme an der Station dauerhaft speichern
Heruntergeladene Programme können dauerhaft an der Station gespeichert werden.
Diese Lose müssen in der neuen Spalte Permanent an der Station speichern im
Produktionsplan manuell markiert werden, wenn der Download auf der Line Control GUI gestartet
wird.
Abbildung 11-27: Programme an der Station dauerhaft speichern
Diese Spalte wird nicht standardmäßig angezeigt. Sie muss auf der Line Control GUI unter
Anwendung - Spalten eingestellt werden, um sichtbar zu sein.
