SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
236
Wenn Leiterplatten bestückt werden sollen, die einen anderen Druckerprozess oder andere
Druckerprozessdaten verwenden, muss der Bediener ein Los mit den entsprechenden
Prozessdaten auswählen und die Schaltfläche Startet den Download zum Drucker für das
aktive Los drücken.
Für den Fall, dass zwei Drucker Rücken-an-Rücken oder Seite-an-Seite konfiguriert sind, wird ein
Dialog geöffnet, in dem der Bediener die Transportspur und den Drucker auswählen muss, zu
denen das ausgewählte Los heruntergeladen werden soll.
12.2.7 Vorhandene Rüstung nach Hardware-Änderungen aktualisieren
SIPLACE Pro unterstützt das Aktualisieren von vorhandenen Rüstungen nach Hardware-
Änderungen mit der neuen Funktion Assistent für die Linienkonfiguration. Mit dieser Funktion
können vorhandene Rüstungen / Linien / Stationen durchs Hochladen der aktuellen
Stationskonfigurationen mit denselben Stationstypen und demselben Linienaufbau aktualisiert
werden, z.B. nachdem Kameras oder Pipetten geändert wurden.
Durchs Auswählen der Funktion Von Linie aktualisieren aus dem Kontextmenü im Rüstungs-
Editor wird der Assistent für die Linienkonfiguration gestartet. Der Line Control Server ist
verbunden und die Konfigurationen für alle verfügbare Stationen werden hochgeladen. Alle
Stationen in der Linie werden aufgelistet. Für jede verfügbare Station kann der Benutzer die
Stationshardware und / oder die Pipettenkonfiguration aktualisieren. Wenn Pipetten ausgewählt
sind, kann der Benutzer bestimmen, ob die Pipetten und Magazine als festgerüstet eingestellt
werden sollen (standard). Die bestätigten Änderungen werden unter Meldungen in SIPLACE Pro
Desk angezeigt.
Zusätzlich können Förderer- und Pipettenkonfigurationen zwischen den Rüstungen in zwei Linien
mit verschiedenen Stationstypen kopiert werden. Dies kann verwendet werden, um vorhandene
Rüstungen zu speichern nachdem eine Linienkonfiguration geändert wurde, z.B. wenn Stationen /
Stationstypen ausgetauscht worden sind.
Eine vorhandene Rüstung kann nicht aktualisiert werden, wenn der Stationstyp geändert wurde. In
diesem Fall kann die Funktion Förderer und Pipetten kopieren verwendet werden. Die alte und
die neue Linie müssen dieselbe Anzahl Stationen haben und die Kapazität von jedem
Pipettenwechsler und jedem Tisch darf nicht geringer sein in der Zielrüstung.
Einschränkungen
– Diese Funktion wird nicht für Drucker unterstützt.
– Der Assistent für die Linienkonfiguration kann nicht dazu verwendet werden, einen SX V1-
Transport zu einem SX V2-Transport zu aktualisieren.
– Pipetten, die physisch gleich sind, aber verschiedene Nummer in SIPLACE Pro haben, können
nicht kopiert werden.
12.2.8 Fehlende Hardware-Ressourcen überprüfen (auf Line Control GUI)
Mit einer neuen Funktion können fehlende Ressourcen während des Machbarkeitstests überprüft
werden. Wenn die konfigurierte Hardware auf dem Bestückautomaten nicht mit den erforderlichen
Ressourcen im Los übereinstimmt, werden die fehlenden Ressourcen auf dem Line Control GUI
angezeigt.
Um die Überprüfung durchzuführen, muss die Ansicht Produktionsplan auf der Line Control GUI
geöffnet werden und die Option Hardware-Konfiguration unter Ressourcen an den Maschinen
der Linie prüfen in den Einstellungen in der Line Control GUI aktiviert sein.
Nachdem das Los ausgewählt und der Machbarkeitstest gestartet ist, werden die fehlenden
Ressourcen und die Objekte auf der Station und in SIPLACE Pro in der Tabelle Fehlende
Ressourcen an den Maschinen der Linie angezeigt.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
237
Die fehlenden Ressourcen, die in der Registerkarte Hardware-Konfiguration angezeigt werden,
können über die Schaltfläche Report starten ausgedruckt werden
Zusätzlich können die fehlenden Ressourcen während des Downloads überprüft werden. Hierzu
muss die Option Auch während des Programm-Downloads prüfen in den Einstellungen in der
Line Control GUI aktiviert werden, bevor das Los ausgewählt wird.
12.2.9 Twin Head – Zwei lange und schmale Bauelemente in einem Zyklus
bestücken

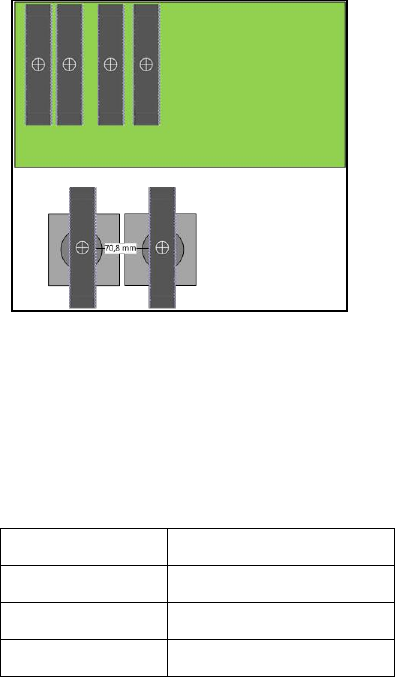

Zwei lange und schmale Bauelemente können jetzt innerhalb eines Kopfzyklus des Twin Heads
bestückt werden, obwohl sie eine größere Diagonale als eine Segmentdistanz von 70,8 mm haben.
Beispiel:
Wenn diese Bauelemente in einem 90° oder 270° Winkel bestückt werden, kollidieren sie nicht mit
einander während des Teachens und Bestückens.
12.2.10 Pipetten – Neue konkave Pipetten
SIPLACE Pro unterstützt die folgenden konkaven Pipetten mit neuen Pipettenspitzen:
Pipette
Bestückkopf
1204
C&P20 A, C&P20 M
4204
C&P20 P, C&P20 M2
2204
CPP, CPP M
12.2.11 Option Lange Leiterplatte bis zu 1525 mm
Die Lizenz Long Board Option up to 1500 mm - Machine Connection unterstützt jetzt Leiterplatten
bis zu 1525 mm.
Detaillierte Informationen zur Option Lange Leiterplatte finden Sie in der LBO
Bedienungsanleitung, Artikelnummer: [00197085-xx].
12.2.12 Geänderte Rüstzeit
Die Rüstzeit wird jetzt abhängig vom Produkt und nicht mehr durch eine fest vorgegebene Zeit in
OIB angestoßen. Auf der Line Control GUI kann der Benutzer markieren, ob es sich um normale
Produktion oder ein neues Produkt handelt. Dieser Eintrag wird in einer Spalte im
Produktionsplan angezeigt.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
238
13 Funktionsbeschreibung SIPLACE Pro V15.x
13.1 Neue Funktionen (V15.0 – R17-2)
13.1.1 Neue Positionen der festen Wange
Einige Positionen der festen Wange auf den Bestückautomaten der SIPLACE TX-Serie stimmen
nicht überein mit den entsprechenden Positionen auf anderen SIPLACE Bestückautomaten (Serien
SX / X- / X S- / DX- / CA). Aus Kompatibilitätsgründen sind folgende Änderungen in SIPLACE Pro
gemacht worden:
– Auf den Bestückautomaten der SIPLACE TX-Serie sind die vorhandenen Positionen der festen
Wange 268.0 und 281.0 in 268.0 SMEMA und 281.0 SMEMA umbenannt worden.
– Auf den anderen SIPLACE Bestückautomaten sind die Positionen der festen Wange 268.0
SMEMA und 281.0 SMEMA zu den vorhandenen Positionen 268.0 und 281.0 hinzugefügt
worden. Die neuen Positionen sollten in Mischlinien mit Bestückautomaten der SIPLACE TX-
Serie verwendet werden.
13.1.2 Gleiche Taktzeiten für Linke und Rechte Transportspur Setzen
Das Verfahren, um den Bestückmodus "Borrow Performance" zwischen den Bestückbereichen
einzusetzen, ist verbessert worden. Es ist jetzt möglich, die gleiche Taktzeit für beide
Leiterplattenseiten zu erreichen, wenn die Oberseite und Unterseite einer Leiterplatte innerhalb von
einer Linie bestückt werden sollen.
Normalerweise ist dies der Fall, wenn die Anzahl Bestückungen auf der Oberseite und Unterseite
der Leiterplatte unterschiedlich sind. Eine Leiterplatte würde deutlich früher als die andere
Leiterplatte fertig sein. Diese neue Funktion ist hilfreich, um dieses Verhalten zu kompensieren.
Hierzu müssen beide Leiterplattenseiten in ein Los eingefügt werden und jede Leiterplattenseite
muss jeweils einer Seite in der Linie zugeordnet werden (links / rechts). Zusätzlich muss die Option
Gleiche Taktzeiten für linke und rechte Transportspur setzen im Los-Editor aktiviert werden.
Der Optimierer wird die asynchronen Bestückbereiche verwenden, um eine Art Gleichgewicht
zwischen den zwei Leiterplatten herzustellen. In der Ergebnisansicht werden die zwei Leiterplatten
des Loses zusammen angezeigt. Die Taktzeiten der beiden Leiterplattenseiten werden in
verschiedenen Farben dargestellt.
13.1.3 "The Hermes Standard" – Neues Kommunikationsprotokoll
"The Hermes Standard" ist ein neues Kommunikationsprotokoll für SMT-Bestücklinien, das
alternativ zur elektrischen SIPLACE SMEMA-Schnittstelle eingesetzt werden kann. Mit diesem
Protokoll können mehrere Informationen zusammen mit der Leiterplatte durch die Linie übertragen
werden, wie z.B. eindeutige Leiterplatten-IDs, Barcodes, Transportgeschwindigkeit, Länge / Breite /
Höhe der Leiterplatte. Diese ganze Information kann durch die komplette Linie ohne
Unterbrechung übertragen werden. Bisher war dies nur möglich innerhalb eines SIPLACE
SMEMA-Clusters. Wenn alle Geräte in der Linie das Protokoll "The Hermes Standard" unterstützt,
ist ein "Whispering-Down-the-Line" innerhalb des "The Hermes Standard"-Clusters wie innerhalb
des SIPLACE SMEMA-Clusters möglich.
"The Hermes Standard" kann auf allen Bestückautomaten verwendet werden, die von
Stationssoftware-Versionen ≥ 711 unterstützt sind. Siehe Stationssoftware-Versionsbeschreibung,
Artikelnummer [00198500-xx].
