Die folgende Abbildung zeigt, welche Köpfe und Tische mit dem neuen Dip-Modul LDU_X
kompatibel sind:
Twin-Kopf
C&P6/12
C&P20
P&P
X-Serie (S-Förderer)
Nein
Nein
Nein
-
X-Serie (X-Förderer)
Ja
Ja
Nein
-
D-Serie
-
Nein
-
Nein
3.1.5 Intelligente S-Förderer mit automatischem Pitch-Download
Mit SIPLACE Pro 5.0 muss der Anwender nicht mehr die Schrittweite (Pitch) der S-Förderer
manuell am Förderer einstellen. Dies übernimmt der automatische Pitch-Download. Dazu muss nur
in der Line Control GUI die Option "Fördererdaten bei jedem Download überschreiben" aktiviert
werden.
Für alle X- und S-Förderer wird somit die Schrittweite (Pitch) für die Bauelemente bzw.
Gehäuseformen im Bauelement- oder Gehäuseform-Editor eingegeben. Für alle Förderertypen mit
diesem Baulement gilt somit die gleiche Schrittweite.
Weitere Einschränkungen sind zu beachten:
● Surftape-Förderer werden nicht unterstützt.
● Keine Überprüfung des aktuellen Pitch. Der Pitch wird nur bei der Auftragsvorgabe gesetzt.
Wird der Förderer später ausgetauscht, erhält der neue Förderer nicht den aktuellen Pitch-Wert
aus SIPLACE Pro.
● Eine manuelle Pitch-Änderung am Förderer wird von der Software nicht erkannt.
● Alle Förderer, die den Pitch-Download unterstützen, sind mit einer entsprechenden
Funktionsstand gekennzeichnet. Weitere Informationen entnehmen Sie der
Versionsbeschreibung der Stationssoftware 604.
3.1.6 Shutterless-S-Förderer (3 x 8 mm SL)
SIPLACE Pro 5.0 unterstützt einen neuen Gurtförderer – Shutterless-S-Förderer 3 x 8 mm SL. Der
neue Förderertyp entspricht geometrisch dem 3 x 8 mm S Förderer bis auf zwei neue
Abholpositionen, die um 4 mm in Y-Richtung nach hinten verschoben sind. Je Gehäuseformgröße
wird die jeweilige Abholposition automatisch eingestellt. Der Shutterless-S-Förderer kann auf allen
S-Tischen eingesetzt werden.
Der Shutterless-Förderer ist auf folgenden Maschinen einsetzbar.
Stationssoftware
Maschinentypen
604
D1, D2, D3, D4
X2, X3, X4
505
S-25HM, S-27HM, HS-50,
HS-50+, HS-60, HF, HF/3
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
40
HINWEIS
Der Shutterless-Förderer wird für Stationssoftware 505 und 604 unterstützt. Bei der
Stationssoftware 505 muss der Anwender sicherstellen, dass er Stationssoftware 505.04
SP1 auf den PII Stationen installiert.
3.1.7 Eingabe von Koplanaritätstoleranzen im GF-Editor
Mit SIPLACE Pro 5.0 ist es möglich, im GF-Editor folgende zwei Leistungsmerkmale der 3-D-
Koplanarität auszuwählen. Zuvor muss die Funktion "Koplanarität" ausgewählt sein.
– Toleranzeingabe der Koplanaritätsmessung: gibt die max. zulässige Abweichung in Millimeter
zwischen der errechneten Koplanebene zum entferntesten Beinchen an.
– Bestückung trotz fehlgeschlagener Messung.
Weitere Details entnehmen Sie bitte der Online Hilfe.
3.2 Allgemeine Verbesserungen im SIPLACE Pro Desk (V5.0 xx)
3.2.1 Übersichtlichere Darstellung der Beinchengruppen im GF-Editor

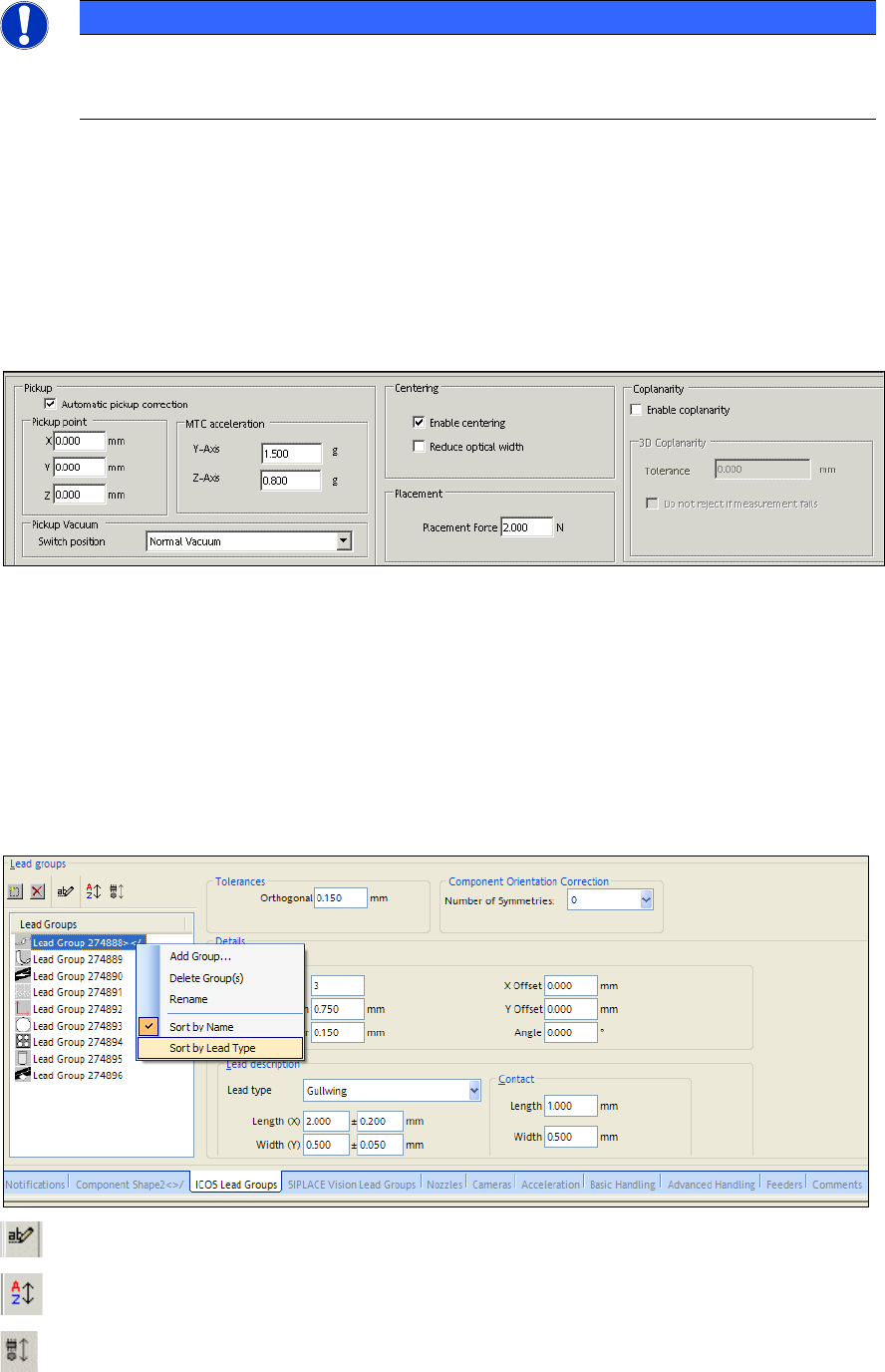

Im Gehäuseform-Editor werden ab SIPLACE Pro 5.0 die Beinchengruppen übersichtlicher in einer
Liste dargestellt (neue Funktionen: Umbenennen und Sortieren).
(Umbenennen) benennt die Beinchengruppen um
(Sortieren nach Namen) sortiert die Beinchengruppen nach Namen in der Listenansicht
(Sortieren nach Typ) sortiert die Beinchengruppen nach Typ in der Listenansicht
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
41
3.2.2 Neue Funktionen im ASCII Centroid Wizard / Import-Assistent für
ASCII-Centroid

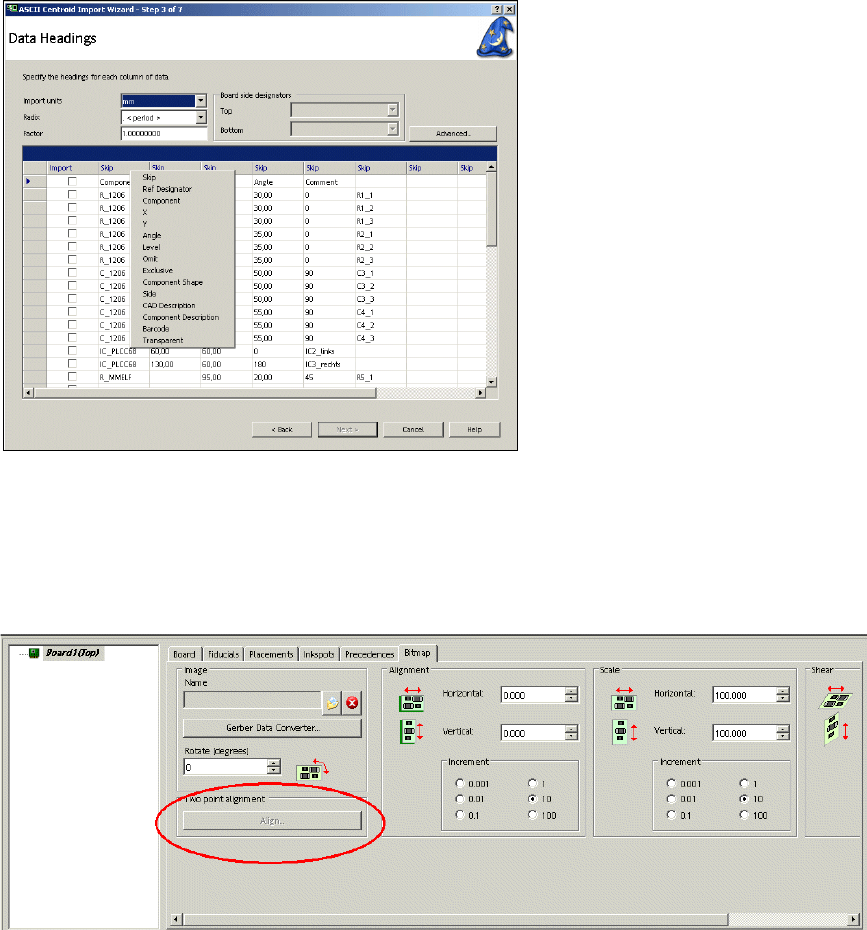

In SIPLACE Pro 5.0 gibt es im Import-Assistenten für ASCII-Centroid (Schritt 3) eine neue Spalte
"Transparent". Ist eine Spalte mit mit der Kennzeichnung 0/1 (0 = nicht transparent,
1 = transparent) vorhanden, kann der Bediener dieser Spalte die Bezeichnung "Transparent"
zuordnen. Damit können einzelne Bauelemente transparent dargestellt werden.
3.2.3 Einfache Ausrichtung einer Grafik hinter einer Leiterplatte im LP-Editor
Mit SIPLACE Pro 5.0 ist es im LP-Editor möglich, eine Grafik (bmp, jpg, gif) einfacher hinter der
Leiterplatte auszurichten. Dazu müssen zwei Punktepaare definiert werden (Leiterplatte und
Grafik). Weitere Informationen entnehmen Sie bitte der Online Hilfe.
