SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
185
Die Funktionen zur Rüstung im Data-Maintenance-Tool sind erweitert worden, sodass der
Benutzer die hochgeladene Position der eigenen Barcode-Marke von der Rüstung zum
Bauelement oder zur Gehäuseform übertragen kann. Abweichende Werte werden in einem
Dialogfenster angezeigt:

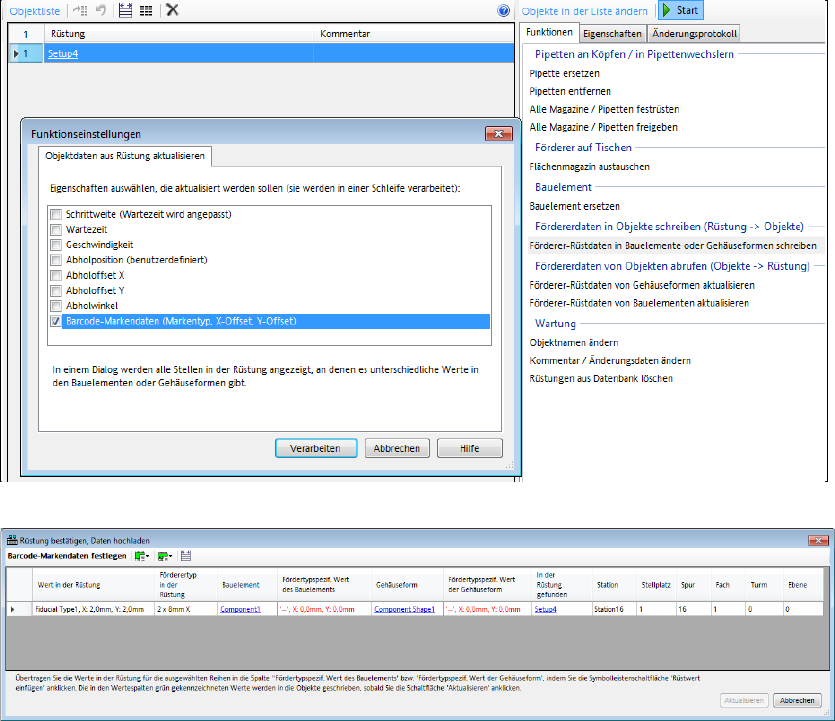

Abbildung 10-9: Barcode-Marke von der Rüstung aktualisieren
Abbildung 10-10: Hochgeladene Markendaten bestätigen
Die Barcode-Markendaten können auch von der Gehäuseform oder vom Bauelement zur Rüstung
mit den Funktionen Förderer-Rüstdaten von Gehäuseformen aktualisieren oder Förderer-
Rüstdaten von Bauelementen aktualisieren übertragen werden.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
186
Außerdem können mit dem Data-Maintenance-Tool die eigene Barcode-Marke und ihre Offset-
Werte im Dialogfenster Förderer-Abholdaten festlegen für mehrere Gehäuseformen oder
Bauelemente festgelegt werden:

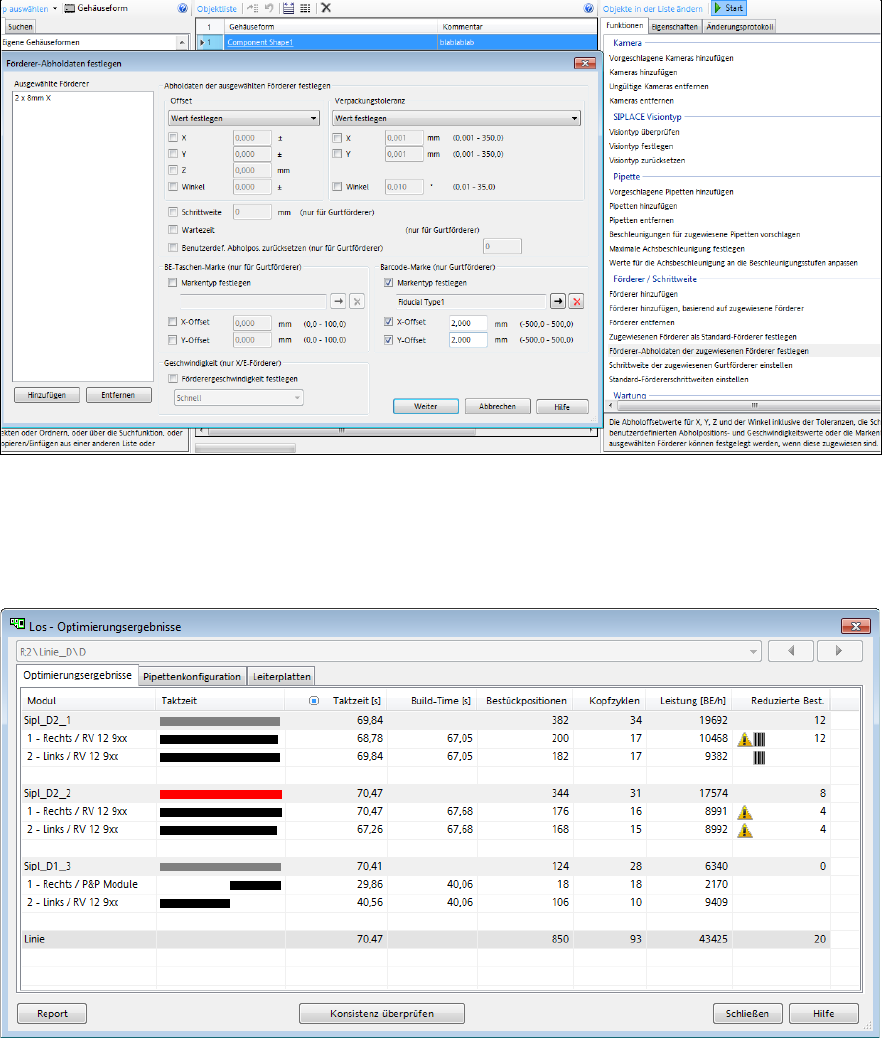

Abbildung 10-11: Förderer-Abholdaten festlegen
Die Ansicht Los – Optimierungsergebnisse zeigt das gelbe Warnsymbol, wenn ein Bauelement
mit der Eigenschaft "Eigene Barcode-Marke" aktiviert ist. Zusätzlich wird ein Barcode-Symbol
angezeigt, wenn Bauelemente mit einer eigenen Barcode-Marke abgeholt wurden. Diese
Abholungen sind nicht in der Anzahl Reduzierten Bestückpositionen enthalten!
Abbildung 10-12: Los – Optimierungsergebnisse – Eigener Barcode aktiviert und BE abgeholt
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
187
Die genaue Anzahl Abholungen und Bauelemente mit eigenen Barcode-Marken wird in den
Ansichten der Registerkarte Reduzierungen in der Los-Analyse angezeigt.

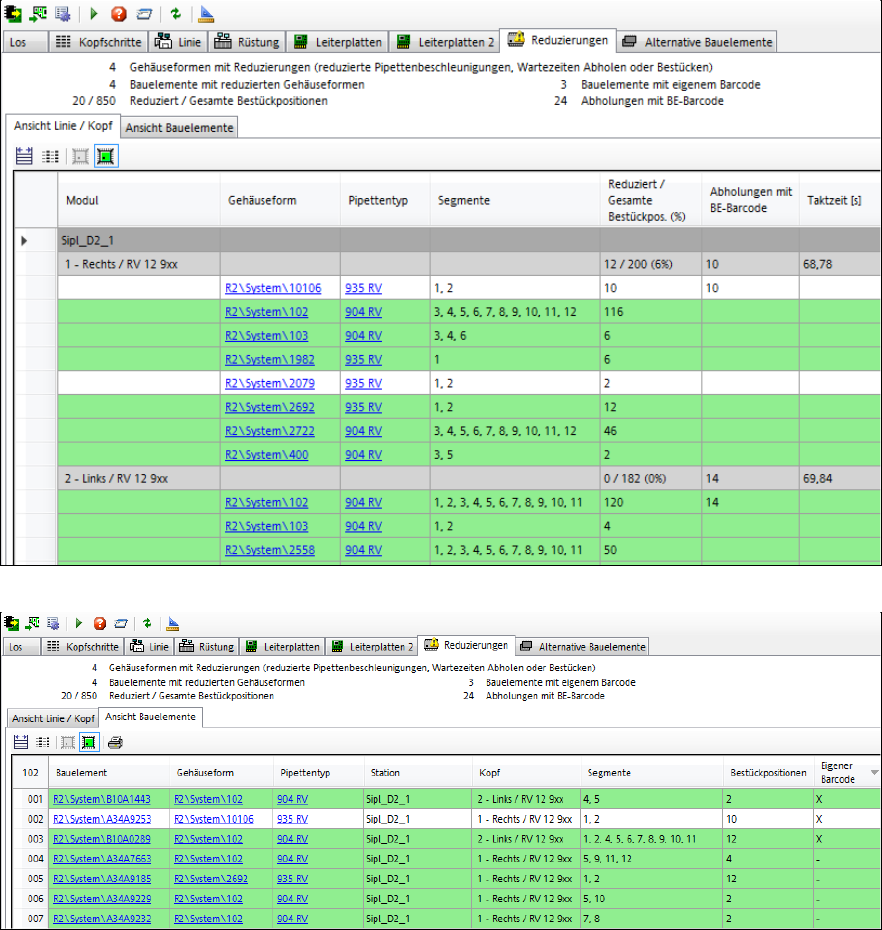

Abbildung 10-13: Reduzierungen – Ansicht Linie / Kopf
Abbildung 10-14: Reduzierungen – Ansicht Bauelemente
