Der folgende Dialog wird angezeigt.

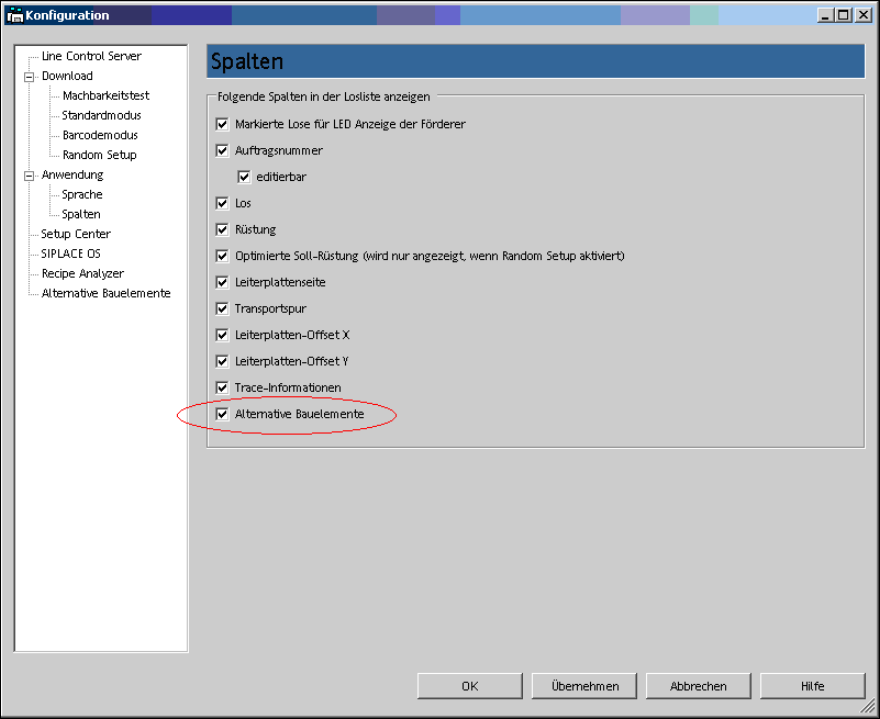

Abbildung 8-32: Konfigurationsmenü – Anwendung - Spalten
► Markieren Sie die Check-Box Alternative Bauelemente, damit eine entsprechende Spalte in
der Losliste angezeigt wird.
► Klicken Sie auf OK, um die Einstellung zu speichern.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
129
8.4.13 SiCluster Professional – Erweiterungen
In diesem Abschnitt wird ein Überblick über die Erweiterungen in SIPLACE Pro SiCluster
Professional gegeben.
Detaillierte Informationen finden Sie in der Bedienungsanleitung zu SiCluster Professional,
Artikelnummer [00197281-xx].
● Mit der Option Produktionszeiten abgleichen unter Cluster-Parameter wird versucht,
innerhalb eines Cluster-Auftrags die kürzeren Produktionszeiten von Rüstungen zu verlängern.
Die kürzeren Zeiten werden an die längeren Zeiten angeglichen. sodass im Vorrüstbereich
genug Zeit bleibt, um die nächste Rüstung für die Linie vorzubereiten. Dazu muss die ideale
Produktionszeit für jedes Los vorhanden sein.
Außerdem können weitere Cluster-Aufträge zugelassen und eine feste untere Grenze für eine
Mindest-Produktionszeit festgelegt werden.

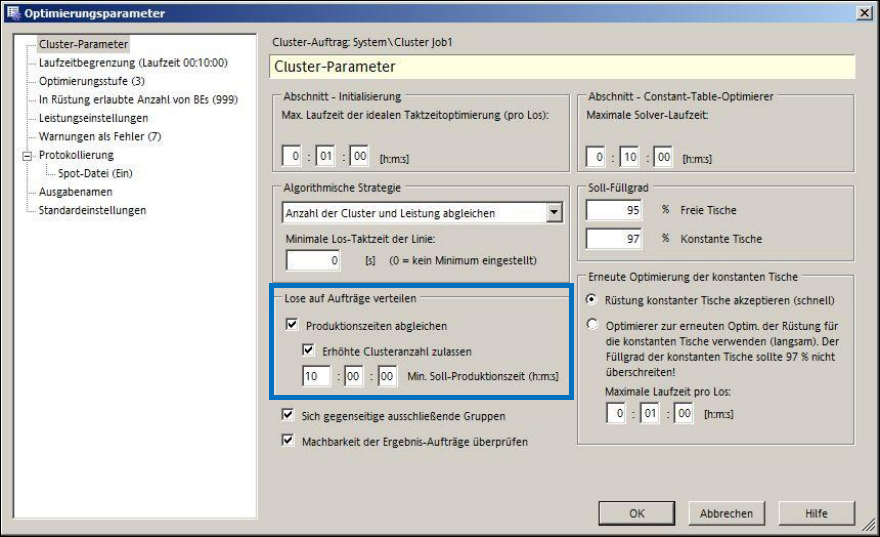

Abbildung 8-33: Produktionslaufzeit für Ergebnisaufträge verlängern
● Eine Teilmenge von Losen kann zu einem Cluster-Auftrag ausgewählt werden. Im geöffneten
Cluster-Auftrag können in der Spalte Für Clustering verwenden die Lose explizit ausgewählt
werden, die zum Cluster-Auftrag verwendet werden sollen.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
130

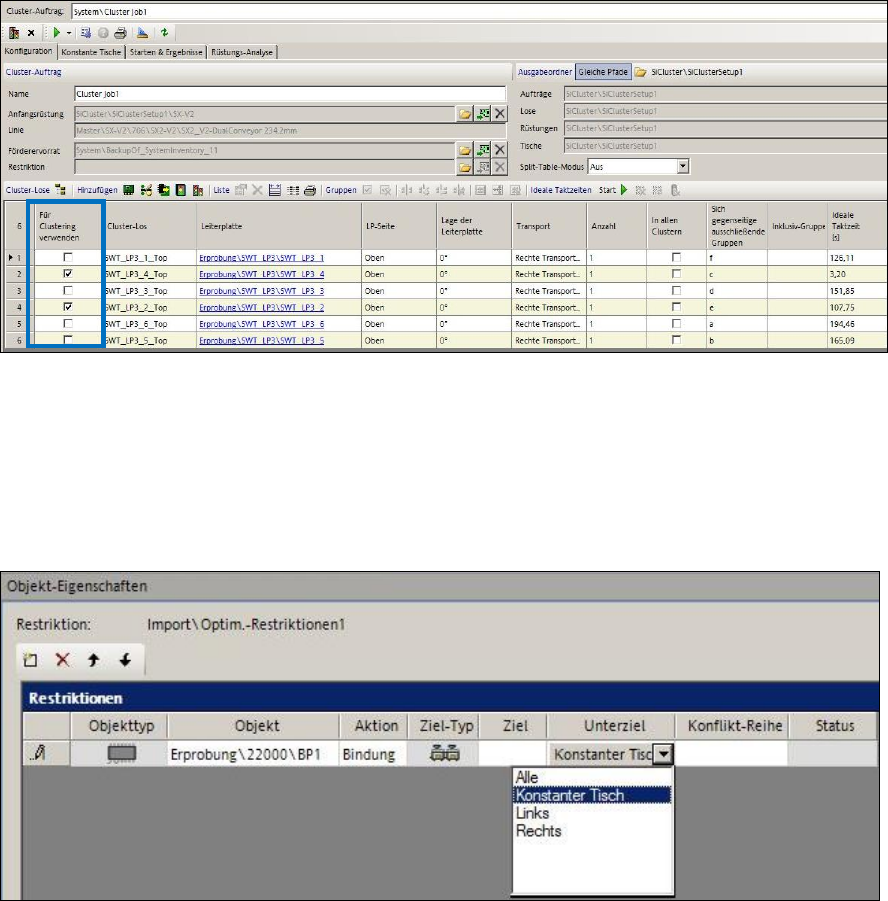

Abbildung 8-34: Lose für Cluster-Auftrag auswählen
● Restriktionsobjekt erzeugen und einem Cluster-Auftrag zuweisen
Bestimmte (z.B. teure) Bauelemente sollten nicht auf konstanten Tischen gerüstet werden,
damit sie nicht zu lange beansprucht werden. Im Restriktions-Editor von SIPLACE Pro Desk
können solche Bauelemente in einem Restriktionsobjekt von konstanten Tischen
ausgeschlossen werden (unter Unterziel – Konstanter Tisch). Bauelemente können auch
explizit zu einem konstanten Tisch gebunden werden.
Abbildung 8-35: Restriktionsobjekt erzeugen
Das Restriktionsobjekt kann anschließend einem Cluster-Auftrag zugewiesen werden.
● In der Registerkarte Starten & Ergebnisse gibt es die neue Spalte Placement with quantity
bei der Anzahl bestückter Bauelemente.
● Die Analyse für Bauelement-Gemeinsamkeit ist überarbeitet und verbessert worden.
– Für jedes Los, das im linken Fenster markiert ist, wird im rechten Fenster jeweils eine
eigene Spalte angezeigt.
– Neue Registerkarte für Auftrags-Gemeinsamkeit.
