SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
270
Die Verwendung von Barcode-Marken zur Verifizierung von Vakuum-Toolings ist optional. Wenn
Sie Barcode-Marken als Verifizierungsmethode verwenden oder nicht verwenden möchten,
aktivieren oder deaktivieren Sie das Auswahlkästchen Barcode-Verifizierung, das zu den
Vakuum-Tooling Konfigurationen in den SIPLACE Pro Stationskonfigurationen hinzugefügt wurde.
Standardmäßig ist das Auswahlkästchen deaktiviert.

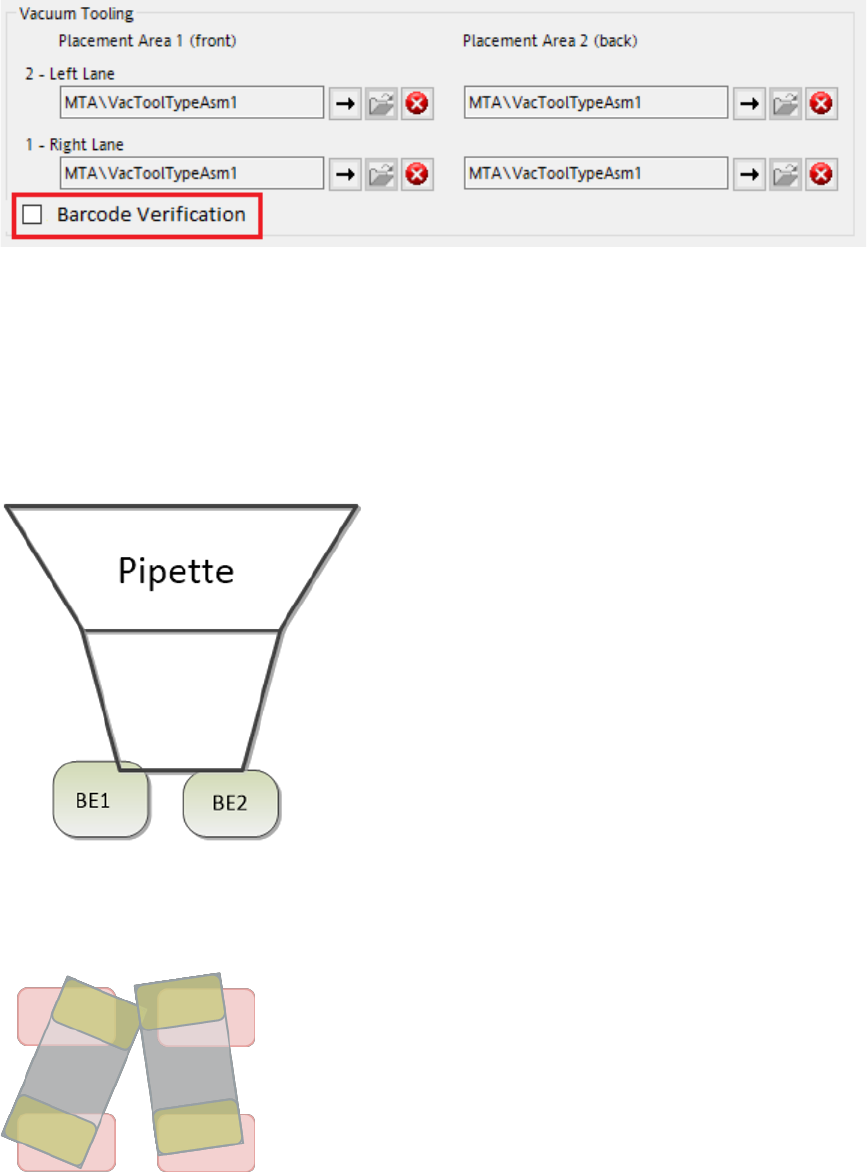

Abbildung 15-2: Auswahlkästchen zur Aktivierung der Barcode-Verifizierungsmethode
15.2.4 Kritische Paare bei Bestückung mit hoher Dichte handhaben
Beim Bestücken von Bauelementen mit kleinsten Lücken (High Density Placement) können
bestimmte Bestückprobleme auftreten. Es kann z. B. sein, dass Bauelemente geringfügige
Höhenunterschiede aufweisen, die durch den Herstellungsprozess verursacht werden können oder
sich zwischen Chargen unterscheiden. Diese geringfügigen Schwankungen bei Bauelement-Höhen
können zu einer Pipetten-Kollision führen, wie in der Abbildung unten gezeigt:
Abbildung 15-3: Beispiel für eine Pipetten-Kollision, die durch Höhenunterschiede verursacht wird
Es kann auch vorkommen, dass sich Bauelemente während der Bestückung auf der Pipette
verschieben, was aufgrund des minimalen Abstands zwischen den Bauelementen Bestückfehler
verursacht, wie in der Abbildung unten gezeigt:
Abbildung 15-4: Beispiel für Bestückfehler
Angrenzende Bauelemente, die solche Probleme verursachen könnten, werden als "kritische
Paare" bezeichnet.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
271
Um die Bestückung mit hoher Dichte und die Handhabung solcher kritischen Paare besser zu
unterstützen, wurde das Präzedenz-Finder Modul im SIPLACE Pro Optimizer um eine Funktion
zum Finden von kritischen Paaren erweitert. Dieser „Kritische Paare-Finder“ überprüft basierend
auf Toleranzwerten, die für den Abstand zwischen Bauelemente und deren Bauelement-Höhe
definiert wurden, ob Bauelemente als kritische Paare betrachtet werden. Die Toleranzwerte können
in der Registerkarte Kritische Bestückpositionspaare angegeben werden, die im Menü
Einstellungen neu hinzugefügt wurden.

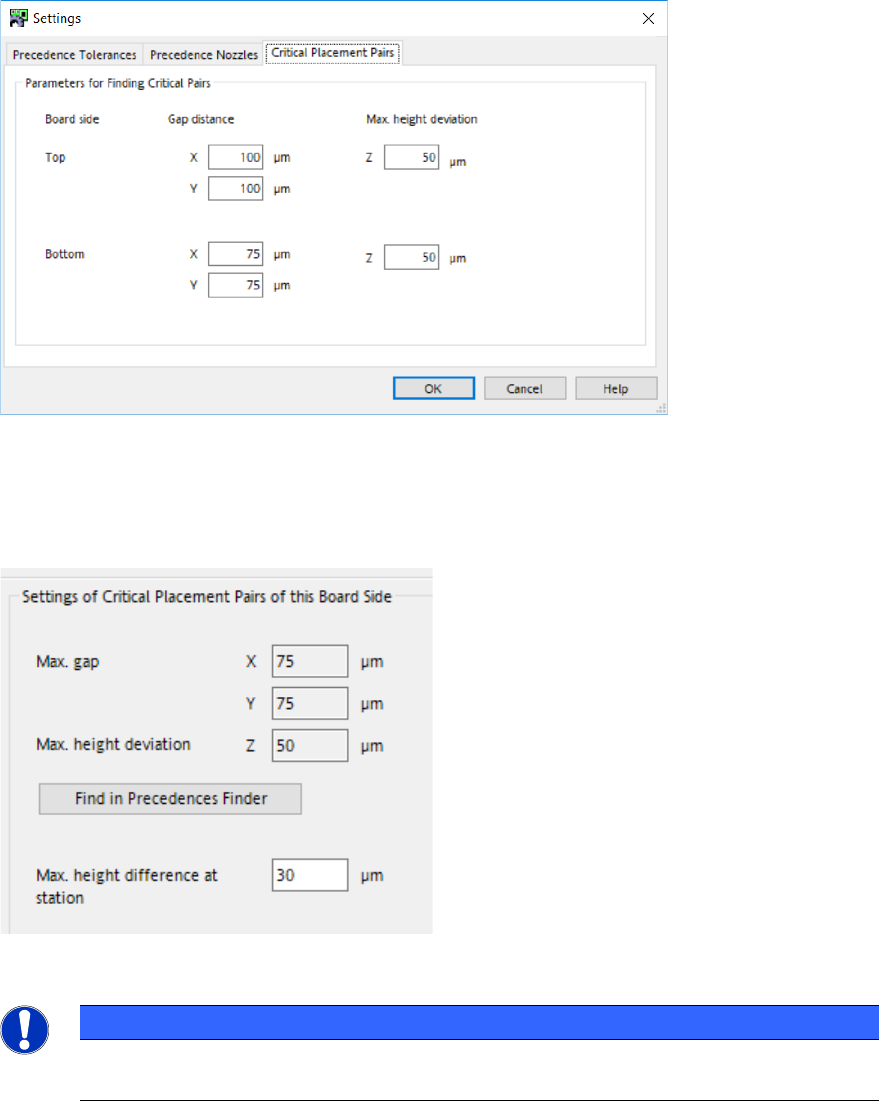

Abbildung 15-5: Toleranzen für kritische Paare festlegen
Darüber hinaus können Sie in der Registerkarte Vorrang-Regeln des Leiterplatten-Editors
angeben, ab welcher Höhendifferenz zwischen den Bauelementen die Station die vom SIPLACE
Pro Optimizer angegebene Bestückreihenfolge beachten soll. Dieser Wert kann für jede
Leiterplattenseite einzeln angegeben und gespeichert werden.
Abbildung 15-6: Höhenwert für die Überprüfung der Vorrang-Regeln festlegen
HINWEIS
Die Bestückreihenfolge für kritische Paare wird an der Station entschieden und daher
während der Optimierung nicht simuliert.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
272
15.2.5 Genauigkeit pro Bestückposition auswählen
Es ist nun möglich, individuelle Genauigkeitswerte pro Bestückposition auszuwählen. Mit dieser
Funktion können Sie festlegen, welche Bauelemente mit einer anderen Genauigkeit bestückt
werden müssen als in der Gehäuseform Definition hinterlegt, z. B. für die Bestückung mit hoher
Dichte.
In der Symbolleiste jeder Bestückliste wurde ein neues Fadenkreuz-Icon hinzugefügt. In der
Bestückliste wurde eine neue "Genauigkeitseinstellung" Spalte hinzugefügt. Die Kopfzeile dieser
neuen Spalte enthält ebenfalls das Fadenkreuz-Icon aus der Symbolleiste. Durch Klicken auf das
neue Icon in der Symbolleiste oder durch Aktivieren von mindestens einem Element in der neuen
"Genauigkeitseinstellung" Spalte werden die drei Spalten Genauigkeitsmodus, Genauigkeit und
Abweichung, die sich ebenfalls auf die Bestückgenauigkeit beziehen, in der Bestückliste sichtbar
gemacht und farbig hervorgehoben. Standardmäßig sind diese genauigkeitsbezogenen Spalten
ausgeblendet.

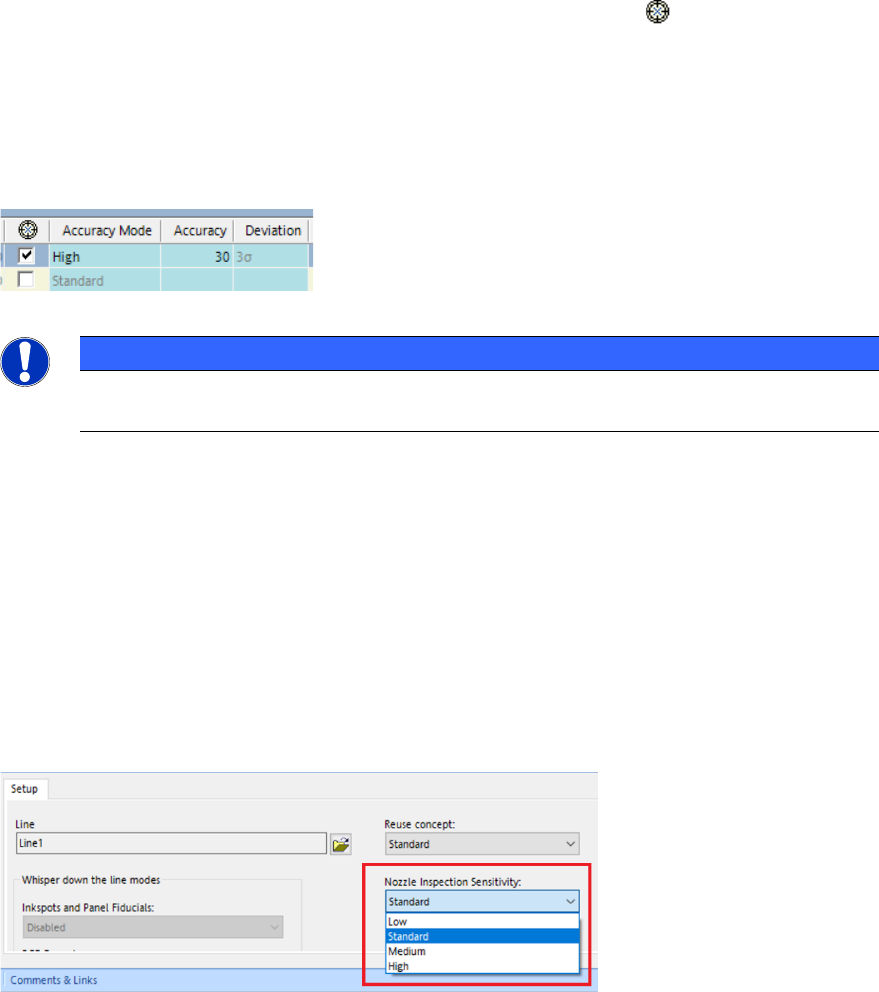

Abbildung 15-7: Neue Spalten zu Genauigkeitseinstellungen in der Bestückliste
HINWEIS
Um Genauigkeitswerte zu ändern, müssen Sie den Expertenmodus unter Extras –
Einstellungen – Benutzeroptionen aktivieren.
15.2.6 Einstellungen für die Empfindlichkeit der Pipettenprüfung
konfigurieren
Es kann nun eingestellt werden wie genau Pipetten während der Pipettenprüfung kontrolliert
werden sollen. Diese neue Funktion kann z. B. verwendet werden, um die Pipettenprüfung an Ihre
spezifischen Qualitätsanforderungen für Pipetten anzupassen. Sie kann auch verwendet werden,
um Verschmutzungen der Pipette – wie z. B. durch Lotpaste – besser zu erkennen, selbst wenn
nur die Spitze der Pipette verschmutzt ist.
Die Empfindlichkeitsstufe der Pipettenprüfung kann nur für die gesamte Fertigungslinie eingestellt
werden. Um eine Empfindlichkeitsstufe auszuwählen, verwenden Sie die Liste Empfindlichkeit
der Pipetten-Inspektion im Editor Rüstung von SIPLACE Pro Desk.
Abbildung 15-8: Einstellungen für die Empfindlichkeitsstufen der Pipettenprüfung in SIPLACE Pro
