SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
218
11.2.10 Manuelle Korrektur der Fördererabholposition
SIPLACE Pro berechnet automatisch die Fördereraholposition (PuP) nach vorgegebenen Regeln,
die auf der Bauelementebreite basieren. Einige Bauelemente haben eine Breite, die nahe an der
Grenze / Schwelle zwischen zwei Abholpositionen liegt, was zu einer nicht optimal berechneten
Abholposition für das betroffene Bauelement führt.
Für solche Fälle unterstützt SIPLACE Pro jetzt manuelle Korrekturen der Aholpositionswerte im
Bauelemente-Editor und Gehäuseform-Editor. Wenn die Bauelementbreite innerhalb 10% +/-
eines Schwellwerts für die Abholposition liegt, kann die berechnete, voreingestellte Abholposition
deaktiviert und ein anderer Abholpositionswert ausgewählt werden. Sobald der Benutzer einen
anderen Abholpositionswert eingetragen hat, bleibt dieser Wert erhalten, unabhängig von
Änderungen der Geometrie oder Ausrichtung der Gehäuseform. Um den neuen Abholpositionswert
zu deaktivieren und wieder den Standardwert zu verwenden, muss der Wert Standard wieder
aktiviert werden.
Abbildung 11-34: Registerkarte Förderer im Bauelement-Editor / Gehäuseform-Editor
Abbildung 11-35: Registerkarte Förderer im Rüstungs-Editor
11.2.11 Verbesserte Leiterplattenidentifikation
Der Prozess, um die Leiterplatte zu identifizieren, wenn sie in den Bestückautomaten eingefahren
wird, ist verbessert worden und bietet jetzt ein zuverlässigeres Lesen des Barcodes.
Ein LP-Barcode ist für eine Leiterplattenseite im Leiterplatten-Editor in SIPLACE Pro Desk
festgelegt. Dieser LP-Barcode wird von der LP-Kamera gelesen, wenn diese Leiterplattenseite
produziert wird. Wenn die andere Leiterplattenseite produziert wird, soll dieser LP-Barcode
allerdings vom Barcode-Leser unterhalb der Leiterplatte gelesen werden.
Hierfür kann jetzt die Eigenschaft Der Barcode ist unter der Leiterplatte für einen LP-Barcode
festgelegt und diese Information an die Station gesendet werden. Die Barcode-Marke wird grau
angezeigt, wenn diese Eigenschaft aktiviert ist.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
219
Abbildung 11-36: Barcode unter der Leiterplatte festlegen
11.2.12 Eigene Barcode-Marken mit LP-Kamera lesen – Erweiterungen
– Bisher war das Lesen von eigenen Barcode-Marken mit der LP-Kamera nur für Bauelemente in
Gurtförderern möglich. Ab dieser SIPLACE Pro-Version kann die Option unabhängig vom
Gebinde verwendet werden (Gurt, Flächenmagazin …). Die eigene Barcode-Marke und ihr
Offset müssen in der Registerkarte Vision-Inspektion im Gehäuseform-Editor festgelegt
werden.
Abbildung 11-37: Eigene Barcode-Marke festlegen
– Wenn ein Barcode auf einem Bauelement außerhalb der Fokushöhe der LP-Kamera
positioniert ist und der Barcode nicht mit guter Qualität erkannt werden kann, muss die Option
für dieses Bauelement deaktiviert werden.
– Wenn das Barcode-Lesen fehlschlägt, wird das Bauelement an dieselbe Position im
Flächenmagazin abgelegt.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
220
11.2.13 Option Lange Leiterplatte – Neues Lizenzkonzept
Die Option Lange Leiterplatte (LBO) ist eine lizenzierte Funktion. Ab dieser SIPLACE Pro-
Version gibt es zwei zusätzliche, neue Lizenzen für diese Option, die die vorherige Lizenz
"SIPLACE Long Board Option" ersetzt. Wenn LBO verwendet wird, sind die Lizenzen wie folgt
erforderlich:
– SIPLACE Long Board Option – Machine Connection
Diese Lizenz ist für jeden Bestückautomaten mit Stationssoftware < 709 in der Linie
erforderlich.
– Long Board Option up to 850 mm – Machine Connection
Diese Lizenz ist für jeden Bestückautomaten mit Stationssoftware 709 und höher in der Linie
erforderlich.
– Hardware-SOKO: Long Board Option up to 1500 mm – Machine Connection
Diese Lizenz ist für jeden Bestückautomaten mit Stationssoftware 709 und höher in der Linie
erforderlich.
Die Einstellung Lange Leiterplatte muss für alle LBO-Varianten im Linien-Editor aktiviert werden.
Zusätzlich muss die Einstellung Alle Bestückpositionen am ersten Stopper in den
Optimierungsparametern für die LBO bis zu 1500 mm aktiviert werden:

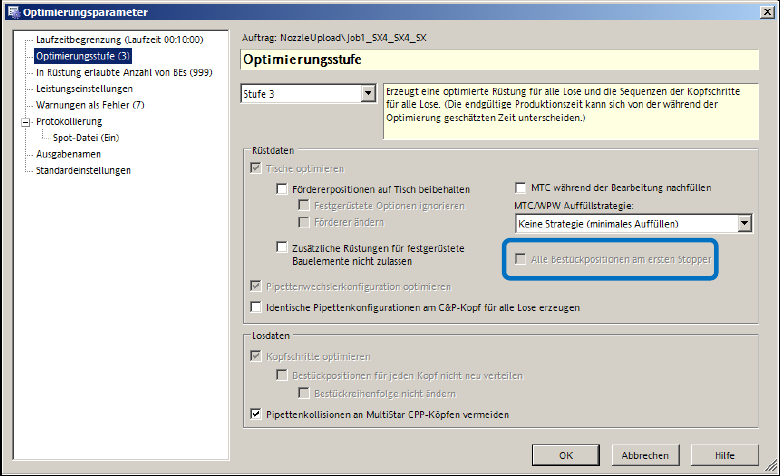

Abbildung 11-38: LBO bis zu 1500 mm aktivieren
Detaillierte Informationen finden Sie in der Bedienungsanleitung LBO, Artikelnummer:
[00197085-xx].
