Abbildung 11-1: Abwurfplatte als Entsorgungseinheit festlegen
HINWEIS
Obwohl die Option aktiviert ist, rüstet die Optimierung das Bauelement nicht im
Ablegebereich der Abwurfplatte. Der Benutzer muss dafür sorgen, dass das gewünschte
Bauelement sich auf einem Stellplatz mit Abwurfplatte befindet.
11.1.1.4 BE-Kameras und Pipettentypen
SIPLACE Pro unterstützt die folgenden BE-Kameras und Pipettenwechslerkonfigurationen für die
TX-Serie:
Maschinen-
konfigura-
tion
Bestückköpfe
BE-Kameras
Pipettenwechslerkonfigurationen
TX2i
C&P20 P +
C&P20 P
C&P 20 Camera X (23) 8.2x8.2
C&P 20 Camera CA (41) 8.9x8.9
Keine oder 4 x 4xxx(20) auf Stellplätze 1
und 2
TX2i
CPP + CPP
RV Camera (30) 32x32
RV Camera (SST45) 15x15
Keine oder 4 x 20xx(12) oder 28xx(9) auf
Stellplätze 1 und 2
TX1
C&P20 P
C&P 20 Camera X (23) 8.2x8.2
C&P 20 Camera CA (41) 8.9x8.9
Keine oder 4 x 4xxx(20) auf Stellplätze 1
und 2
TX1
CPP
RV Camera (30) 32x32
RV Camera (SST45) 15x15
Keine oder 4 x 20xx(12) oder 28xx(9) auf
Stellplätze 1 und 2
TX1
Twin Head
FC Camera X (Type 25) FOV 19x19
IC Camera X (33) 66x50
LED Offset Camera (47) 19x19
Keine oder 8 x 2 auf Stellplätze 1 und 2
TX2
C&P20 P +
C&P20 P
C&P 20 Camera X (23) 8.2x8.2
C&P 20 Camera CA (41) 8.9x8.9
Keine oder 4 x 4xxx(20) auf Stellplätze
1 und 2
TX2
CPP + CPP
RV Camera (30) 32x32
IC Camera X (33) 66x50
RV Camera (SST45) 15x15
LED Offset Camera (47) 19x19
Keine oder 4 x 20xx(12) oder 28xx(9) auf
Stellplätze 1 und 2
TX2
CPP + Twin Head
RV Camera (30) 32x32
FC Camera X (Type 25) FOV 19x19
IC Camera X (33) 66x50
LED Offset Camera (47) 19x19
Keine oder 8 x keine oder 5xx(1) oder
5xx(2) auf Stellplatz 1
Keine oder 4 x 20xx(12) oder 28xx(9) auf
Stellplatz 2
Tabelle 11-2: Unterstützte Kameras und Pipettenwechslerkonfigurationen
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
195
11.1.1.5 Sonstige Leistungsmerkmale
– Die Bestückung von Bauelementen mit minimaler BE-Größe 03015 (mm*mm) wird vom
Bestückkopf C&P20 P unterstützt.
– Barcode-Leser und die Optionen Reading Barcode recognition with PCB Camera und
Whispering of Barcodes werden unterstützt.
11.1.2 SIPLACE BulkFeeder X
Diese SIPLACE Pro-Version unterstützt den neuen Förderer SIPLACE BulkFeeder X zusammen
mit der Stationssoftware ab Version 709.0.
Der SIPLACE BulkFeeder X ist mit der Kamera Feeder Camera (46) verbunden und kann mit den
Bestückköpfen C&P kombiniert werden.
Die neue Einstellung Rüttelprofil ist in die Bauelement-, Gehäuseform- und Rüstungs-Editoren für
den SIPLACE BulkFeeder X aufgenommen worden.

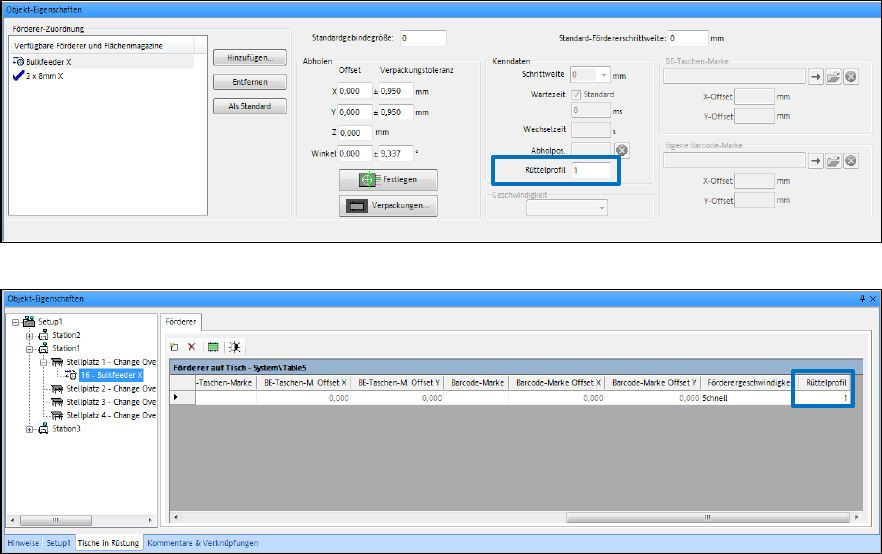

Abbildung 11-2: Bauelement- / Gehäuseform-Editor – Einstellung Rüttelprofil
Abbildung 11-3: Rüstungs-Editor – Einstellung Rüttelprofil
Für die Ebene 3-Optimierung mit Förderervorräten wird der SIPLACE BulkFeeder X als alternativer
Förderertyp zu den 8 mm-Förderern betrachtet.
Die Erkennung umgedrehter Bauelemente für Widerstände muss vom Bediener manuell aktiviert
werden.
Detaillierte Informationen zum SIPLACE BulkFeeder X finden Sie im SIPLACE BulkFeeder X
Operating Manual, Artikelnummer [00198045-xx].
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
196
11.1.3 Fehlende Pipetten mit Machbarkeitstest prüfen
Der Bediener kann jetzt prüfen, ob die Pipetten auf den Maschinen in der Linie verfügbar sind
bevor die Losdaten zur Linie heruntergeladen werden. So können fehlende Pipetten im Voraus aus
dem Lager abgerufen werden.
Die vorhandenen Pipetten an der Maschine werden vom Machbarkeitstest mit den Pipetten
verglichen, die vom Los benötigt werden. Die vorhandenen Pipetten an der Maschine
berücksichtigen sowohl die Pipetten an den Köpfen als auch die Pipetten in den Pipetten-
wechslern.
Die Funktion kann auf der Line Control GUI aktiviert werden:
Abbildung 11-4: Machbarkeitstest für fehlende Pipetten aktivieren
Beim Aktivieren der Pipetten werden auch die Köpfe automatisch aktiviert.
Die Einstellung Prüfe auch beim Vorgeben des Auftrags gibt an, ob diese Prüfungen auch
während eines Downloads durchgeführt werden sollen. Diese Einstellung kann allerdings
deaktiviert werden, weil die Abfrage der jeweiligen Maschinenkonfiguration von allen Maschinen
die Download-Zeit erhöhen wird.
Die Prüfung der Pipettenkonfiguration an den Maschinen wird gestartet, wenn ein Los im
Produktionsplan ausgewählt und die Schaltfläche Machbarkeitstest (oder Kontextmenü)
gedrückt wird.
Abbildung 11-5: Machbarkeitstest für fehlende Pipetten starten
