SIPLACE Pro 4.x bis 18.0 ( R20-2) / Funktionsbeschreibung Ausgabe 11/2020 26 2.3.1.1 Einportalmaschine SIPLACE D1 Die SIPLACE D1 kann als ko stengünstigere Variante auch nur mit einem Kopfmodul und/oder einem Tisch betri…
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
25
HINWEIS
Der Leiterplatten-Report kann nur für jeweils eine Leiterplatte erstellt werden. Eine
Mehrfachauswahl mehrerer Leiterplatten für einen Report ist nicht möglich.

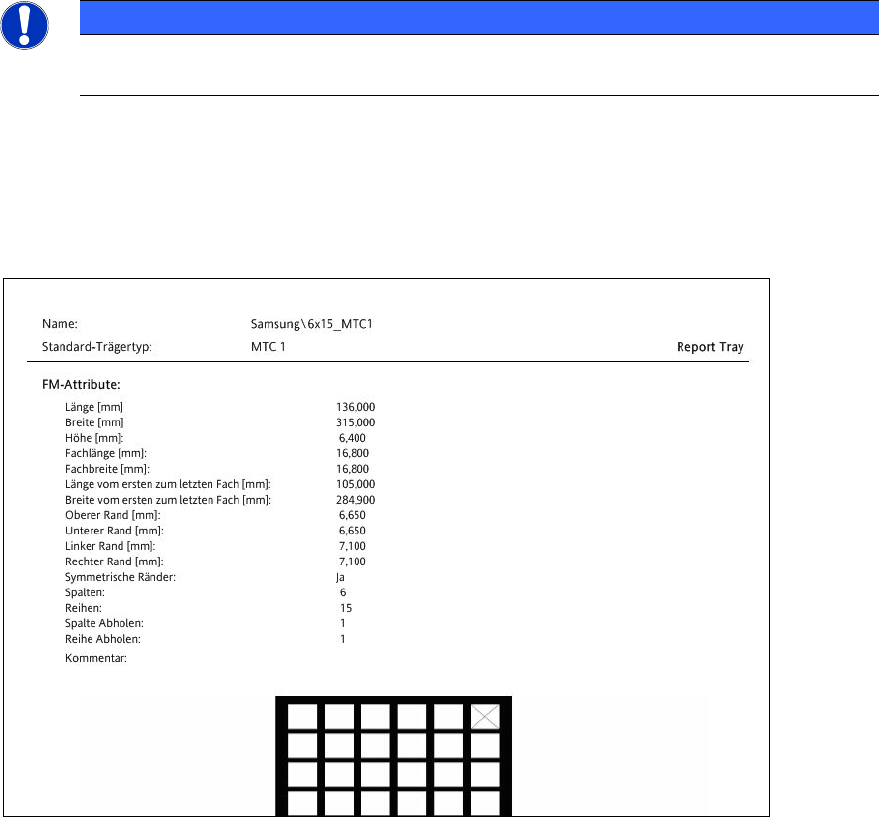

Der Tray-Report kann wie folgt aufgerufen werden:
● über das Kontextmenü
● über die Report-Schaltfläche in der Werkzeugleiste, sofern ein Tray/Flächenmagazin geöffnet
ist
2.3 Leistungsmerkmale in Verbindung mit SW 603 (V4.1)
2.3.1 Unterstützung von SIPLACE D1 und SIPLACE D2
SIPLACE Pro 4.1 unterstützt die neuen SIPLACE Maschinentypen der D-Serie D1 und D2 sowie
D3, D4 und die Maschinentypen X2, X3, X4 der X-Serie. Alle diese Maschinentypen werden mit
der Stationssoftware 603 betrieben.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
26
2.3.1.1 Einportalmaschine SIPLACE D1
Die SIPLACE D1 kann als kostengünstigere Variante auch nur mit einem Kopfmodul und/oder
einem Tisch betrieben werden.
Folgende Kombinationen der Köpfe sind auf den einzelnen Stellplätzen möglich.
Portal 1 / Stellplatz 1
Portal 1 / Stellplatz 2
P&P
C&P 6
P&P
C&P 12
P&P
-
-
C&P 6
-
C&P 12
2.3.2 Unterstützung des WPC 4 für SIPLACE D1
Der neue Wafflepack-Wechsler WPC 4 kann nur mit der SIPLACE D1 verwendet werden. Der
WPC 4 ist das Nachfolgemodell des WPC 3 und kann ausschließlich auf Stellplatz 1 der SIPLACE
D1 gerüstet werden. Der WPC 4 besteht aus einem Turm mit 28 Ebenen und belegt die Spuren
1-60. Der WPC 4 ist wesentlich leistungsfähiger durch neue Antriebe, die reduzierte
Beschleunigung der Y- und Z-Achse und die Verarbeitung hoher Bauelemente.
2.3.3 High Force Twin Head
Der High Force Twin Head kann Bauelemente mit bis zu 30 N Aufsetzkraft bestücken. Dies gilt für
alle Maschinen der Plattform II und II+. Für Maschinen, die mit einer Stationssoftware kleiner als
SW 603 laufen, kann der Twin Head Bauelemente bis zu 30 N Aufsetzkraft bestücken, sofern
dieser als High Force Twin Head auf der Station gerüstet ist.
Mit SIPLACE Pro 4.1 werden weitere Leistungsmerkmale des High Force Twin Head unterstützt:
● Der High Force Twin Head kann in X-Serien-Maschinen (X2, X3, X4) und der SIPLACE D3 mit
der Stationssoftware 603 verwendet werden.
● Mit dem High Force Twin Head wird im GF-Editor eine neue Beinchenbeschreibung vom Typ
"Centering Pin" (Zentrierstift) für die Bestückung von Steckern, Sockeln etc. eingeführt. Für den
Beschreibungstyp "Centering Pin" (Zentrierstift) ist es möglich, die Pinhöhe einzugeben, die die
Gesamthöhe der Gehäuseform beeinflusst. Der Beschreibungstyp "Lead Centering Pin" kann
nur mit dem Verfahrprofil 32 verwendet werden.
● Für hohe Bestückkräfte von mehr als 15N ohne Zentrierstift (Centering Pin) müssen die
Verfahrprofile 32 und 26 eingestellt werden.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
27
2.3.5 Twin Head in Bestückbereichen mit zwei Portalen
Mit SIPLACE Pro 4.1 können für die X-Serien Maschinen mehrere Kombinationen für den Twin
Head in Bestückbereichen mit zwei Portalen ausgewählt werden.
SIPLACE X 4
Köpfe in Bestückbereich 1
Köpfe in Bestückbereich 2
Status
Stellplatz 1
Stellplatz 4
Stellplatz 2
Stellplatz 3
C&P12/6
C&P12/6
TH
TH
Bevorzugt
C&P6
TH
TH
C&P6
Bevorzugt
TH
TH
TH
TH
Unterstützt
C&P12
TH
TH
C&P6
Unterstützt
C&P12
TH
TH
C&P12
Unterstützt
C&P6
TH
TH
C&P12
Nicht unterstützt
C&P20
TH
TH
C&P20
unzulässig
Für die SIPLACE X3-Maschine bzw. D3 mit dem Twin Head auf Stellplatz 2 gelten folgende
Kombinationsmöglichkeiten, wobei auf der SIPLACE D3 kein C&P20-Kopf und keine X-Förderer
gerüstet werden können.
SIPLACE X3 / SIPLACE D3
Bestückbereich 1
Stellplatz 1
Stellplatz 4
Status
C&P6
C&P6
C&P12
C&P12
C&P20*
C&P20*
C&P6
TWIN
Bevorzugt
C&P12
TWIN
Nicht unterstützt
TWIN
TWIN
Unterstützt
*) nicht auf der SIPLACE D3 möglich.
HINWEIS
– Jeder TwinHead kann durch einen High ForceTwin Head ersetzt werden.
– SIPLACE Pro überprüft keine unzulässigen Kombinationen!
– Der Twin Head kann nicht zusammen mit einem Collect&Place 20-Kopf in einem
Bearbeitungsbereich konfiguriert werden.
2.3.6 MTC 2 in Bearbeitungsbereichen mit zwei Portalen
Mit der Stationssoftware 603 können auf allen Maschinen der X-Serie Flächenmagazine im MTC 2
gerüstet werden.
Der MTC 2 kann auf den Stellplätzen 2 und 4 gestellt werden.
Folgende Einschränkung ist beim MTC 2 zu beachten:
● Der MTC 2 darf nicht mit C&P 20 Köpfen verwendet werden.
