SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
245
Die Übertragung von Pipettenkonfigurationen wird für die folgenden Bestückköpfe in diesen
Richtungen unterstützt:
Pipetten-Mapping-Tabelle
– C&P20 -> C&P20 P
– C&P20 P -> C&P20 P2
– C&P20 -> C&P20 P2 (die Pipetten werden zweimal übertragen: 1xxx -> 4xxx -> 6xxx)
Andere Bestückkopfkonfigurationen (z.B. CPP12, Twin Head) werden nur übertragen, wenn
der Ziel-Bestückautomat denselben Bestückkopftyp hat.
Einschränkungen
– Förderer oder Pipetten werden abgeschnitten, wenn der Platz in der Zielrüstung nicht
ausreicht.
– Kundenspezifische Pipetten werden nicht übertragen.
– Übertragungen in die andere Richtung, z.B. 6xxx -> 4xxx and 4xxx -> 1xxx sind nicht möglich.
– Festgerüstete Pipettenkonfigurationen des Bestückkopfes werden nicht übertragen.
13.2.9 LED Pairing – Separates Paket in SIPLACE Pro-Installation
LED Pairing kann jetzt als separates Paket innerhalb des Installationsprogramms von SIPLACE
Pro installiert werden.
Alle Dateien, die für LED Pairing benötigt werden können installiert werden, ohne SIPLACE Pro
Desk und Line Control GUI zu installieren. Somit kann der Benutzer SIPLACE Pro Desk nicht
versehentlich starten und möglicherweise unerwünschte Änderungen an den SIPLACE Pro-Daten
vornehmen. Siehe SIPLACE Pro Installation Manual, Artikelnummer: [00198503-xx].
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
246
14 Funktionsbeschreibung SIPLACE Pro V16.x
14.1 Neue Funktionen (V16.0 – R18-2)
14.1.1 Kundenspezifische Pipetten – Verbesserungen
Das Verfahren für kundenspezifische Pipetten ist wie folgt verbessert worden:
– Kundenspezifische Pipetten für die Bestückköpfe C&P20 P und CPP können mit einer
Pipetten-ID ausgestattet sein. Eine Pipetten-ID kann für kundenspezifische Pipetten 6xxx,
4xxx, 2xxx und 28xx in der Pipetten – Strukturansicht in SIPLACE Pro Desk festgelegt
werden. Die Pipetten-ID wird an die Station gesendet, wenn ein Auftrag von SIPLACE Pro
heruntergeladen wird.
– Die Pipetten-ID ist im Pipettenreport enthalten.
– Die automatische Pipetten-ID-Erkennung kann für die kundenspezifischen Pipetten genauso
wie für die Standardpipetten an der Station durchgeführt werden.
– Die Namen der kundenspezifischen Pipetten werden an der Station angezeigt, wenn ein
Auftrag von SIPLACE Pro heruntergeladen wird.
– Verschmutzungs-Scanning
SIPLACE Vision bietet ein neues Pipetten-Scanning für kundenspezifische Pipetten, um
Verschmutzung durch Lotpaste zu erkennen. Die Option Verschmutzung durch Lotpaste
scannen muss in der Registerkarte Pipetten im Gehäuseform-Editor aktiviert werden.
Folgende Parameter sind vorhanden und können geändert werden:
Empfindlichkeitskorrektur
Empfindlichkeit für die Erkennung von Verschmutzung durch Lotpaste. Negative Werte
bedeutet eine geringere und positive Werte eine höhere Empfindlichkeit.
Gültige Werte: [-75; +100]. Standardwert: 0.
Scannen nach
Anzahl der bestückten Bauelemente, nach denen ein Pipetten-Scanning durchgeführt werden
soll.
Gültiger Wertebereich: [10; 10 000]. Standardwert: 100.
Das Verschmutzungs-Scanning wird für folgende Kameratypen unterstützt:
SST23, SST25, SST28, SST29, SST30, SST33, SST36, SST38, SST41, SST45, SST48 und
SST49.
Der Bediener muss die Verschmutzungsprüfung an der Station manuell starten.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
247
14.1.2 Option OSC-Paket – Erweiterungen
Detaillierte Informationen finden Sie in der Bedienungsanleitung OSC-Paket, Artikelnummer
[00198374-xx].
Die wichtigsten Erweiterungen in SIPLACE Pro für die Option OSC-Paket sind unten in der
Übersicht aufgelistet.
Pin-in-Paste-Höhenkontrolle für Bestückköpfe TH und CPP
Die Höhenkontrolle wird für die Bestückköpfe TH und CPP unterstützt. Die Funktionalität ist
identisch mit der vorhandenen Höhenmessung bei der Snap-In-Erkennung für den Bestückkopf
Twin VHF, jedoch haben die Bauelemente Zentrierstifte statt Board-Locks.
Die Höhenkontrolle wird durch Einschalten der neuen Option Pin-in-Paste-Höhenkontrolle in der
Registerkarte Bearbeitung im Gehäuseform-Editor aktiviert. Die Option kann nur eingeschaltet
werden, wenn der Bestückprozess Standard ausgewählt ist. Wenn die Option Pin-in-Paste-
Höhenkontrolle eingeschaltet ist, kann ein Wert für die Z-Schwelle eingegeben werden.
Standardwert = 500 µm.
Einschränkungen
– Nicht unterstützt auf den Bestückautomaten SIPLACE CA4 und CA4 V2.
– Nur unterstützt zusammen mit Stationssoftware ab Version 712.0. Wenn keine Station mit
Stationssoftware >=712.0 in der Linie vorhanden ist, wird die Funktion ignoriert und eine
Warnung angezeigt.
Erhöhte Aufsetzkraft für Bestückkopf TH
Die Aufsetzkraft ist bis max. 30 N für den Bestückkopf TH erhöht worden.
Einschränkungen
– Nicht unterstützt auf den Bestückautomaten der SIPLACE X-Serie.
14.1.3 "IPC-HERMES-9852" – Schnittstellen-ID
SIPLACE Pro unterstützt die neue Schnittstellen-ID, die in das Protokoll "IPC-HERMES-9852" für
Hermes 1.1 implementiert worden ist. Diese Eigenschaft wird benutzt, um zusätzliche Eingabe-
oder Ausgabe-Transportspuren eines bestimmten Geräts zu identifizieren. Zusätzliche
Transportspuren können z.B. verwendet werden, um die Leiterplatte zum Vorgängergerät zurück
zu transportieren oder als Ausgabeverzweigung für fehlerhafte Leiterplatten. Die zusätzlichen
Transportspuren müssen auf das jeweilige Gerät konfiguriert sein.
In SIPLACE Pro Desk können lediglich die Standard-Transportspuren konfiguriert werden (d.h.
Transport der Leiterplatte vom ersten zum letzten Gerät auf Transportspur 1 oder 2), aber mit der
zusätzlichen Eigenschaft Schnittstellen-ID.

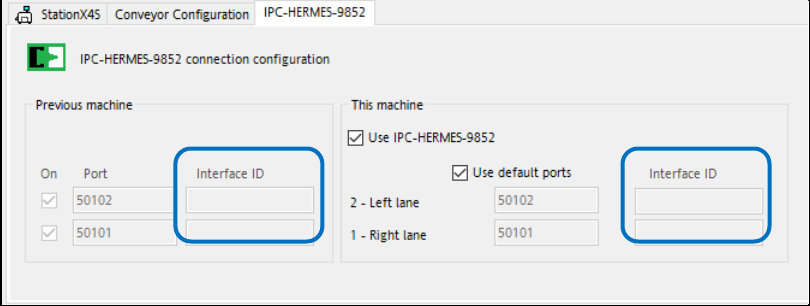

Abbildung 14-1: Dialog IPC-HERMES-9852-Verbindungskonfiguration
