SIPLACE Pro 4.x bis 18.0 ( R20-2) / Funktionsbeschreibung Ausgabe 11/2020 212 11.2.3.2 SIPLACE OIB Core-Verbindung kon figurieren Die Verbindung zum SIPLACE OIB Core muss auf der Line Cont rol GUI unter Konfiguration – S…
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
211
HINWEIS
Wenn Durch Geräte ausgelöste Los-Überwachung (DEK-Drucker) aktivieren in den
Line Control GUI-Einstellungen aktiviert ist, muss auf jedem DEK-Drucker der Los-
Überwachungsmodus auf den Wert Netz eingestellt werden, damit die DEK-Drucker
remote gesteuert werden können:
Abbildung 11-25: DEK-Drucker remote gesteuert
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
212
11.2.3.2 SIPLACE OIB Core-Verbindung konfigurieren
Die Verbindung zum SIPLACE OIB Core muss auf der Line Control GUI unter Konfiguration –
SIPLACE OIB konfiguriert werden.
Abbildung 11-26: SIPLACE OIB Core-Verbindung konfigurieren
Die Standardeinstellung fügt den Rechnernamen der Line Control Server-Rechners ein. So wird es
standardmäßig angenommen, dass SIPLACE OIB Core auf dem Linienrechner installiert ist, auf
dem auch der Line Control Server installiert ist.
11.2.4 Programme an der Station dauerhaft speichern
Heruntergeladene Programme können dauerhaft an der Station gespeichert werden.
Diese Lose müssen in der neuen Spalte Permanent an der Station speichern im
Produktionsplan manuell markiert werden, wenn der Download auf der Line Control GUI gestartet
wird.
Abbildung 11-27: Programme an der Station dauerhaft speichern
Diese Spalte wird nicht standardmäßig angezeigt. Sie muss auf der Line Control GUI unter
Anwendung - Spalten eingestellt werden, um sichtbar zu sein.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
213
Wenn ein Element im Produktionsplan entsprechend ausgewählt ist, wird die Los-Markierung
zusammen mit den Los-Programmdaten an die Station gesendet. Die Losmarkierung wird nicht in
SIPLACE Pro gespeichert. Das bedeutet, dass ein angezeigter Produktionsplan nicht
automatisch vorausgewählt ist.
Wenn das Los noch einmal auf der Line Control GUI ohne die Markierung heruntergeladen wird,
wird dieses Los aus dem Speicher der Station entfernt.
Diese Losmarkierung ist eine Verarbeitungsoption, die auch festgelegt werden kann, wenn das Los
via die Schnittstelle SIPLACE OIB heruntergeladen wird.
11.2.5 Kraftwert für Dipp-Prozess definieren
Der Kraftwertbereich ist für den Dipp-Prozess geändert worden. Der Kraftwert kann in den
Einstellungen zum Dipp-Prozess im Gehäuseform-Editor festgelegt werden.

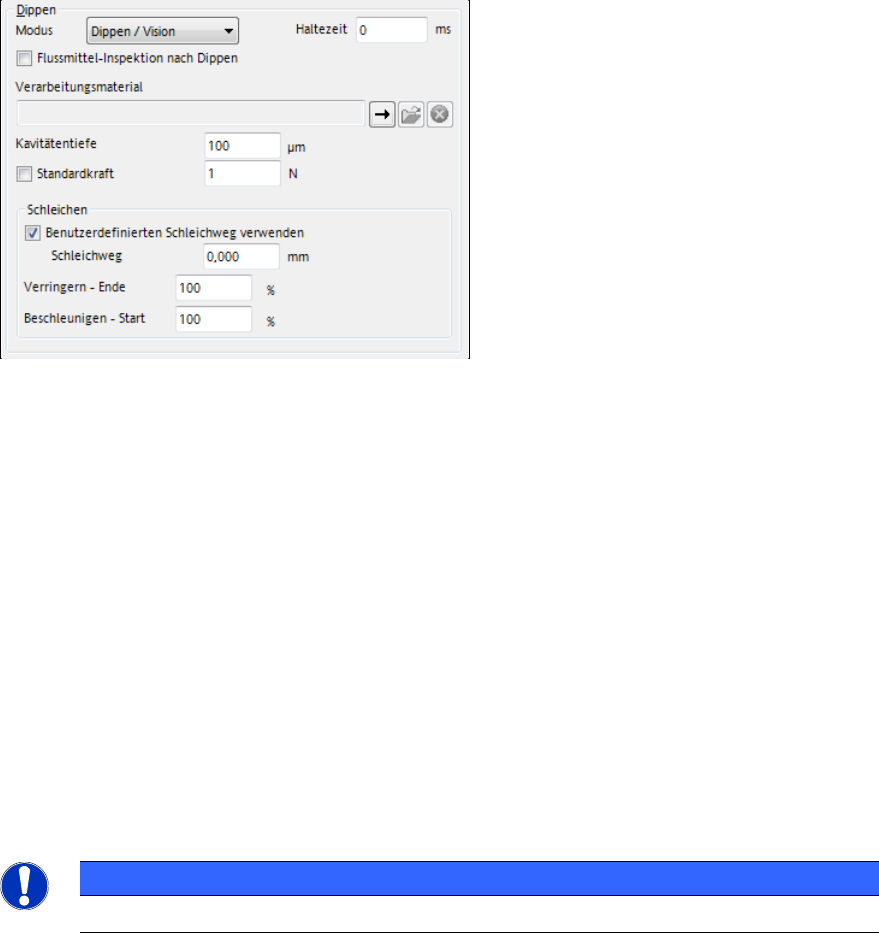

Abbildung 11-28: Kraftwert für Dipp-Prozess festlegen
Wenn die Option Standardkraft aktiviert wird, wird 2 N angenommen.
Min. Wert: 1 N
Max. Wert: 10 N
11.2.6 Pipettenmagazin mit 20 Garagen für Bestückkopf CPP
SIPLACE Pro unterstützt ein neues Pipettenmagazin mit 20 Garagen (Pipettentyp 20xx) für die
Bestückköpfe CPP ab Stationssoftware Version 709.
Das Magazin kann in den folgenden, vorhandenen Pipettenwechslertypen konfiguriert werden:
NC CPP 20xx28xx 2x3, NC CPP 20xx28xx 2x2 und NC CPP 20xx28xx 4 und auch in den Typen
NC CPP 20xx 2x3, NC CPP 20xx 2x2, NC CPP 20xx 4.
Die Magazintypen 12*20xx, 20*20xx und 9*28xx können in einem Pipettenwechsler gemischt
werden.
Benutzerdefinierte Pipetten mit einer Länge > 16 mm können nur in die Garagen 3, 4 und 5
platziert werden. Für Standardpipetten gibt es keine Einschränkungen.
HINWEIS
SIPLACE Pro überprüft nicht, ob die Stationssoftware das neue Magazin unterstützt.
