SIPLACE Pro 4.x bis 18.0 ( R20-2) / Funktionsbeschreibung Ausgabe 11/2020 277 16.1.4 Anzeige nur unterstützter Attribute bei den Fördererkenndaten Auf der Registerkarte „Förd erer“ in SIPL ACE Pro Desk zeigen die in der …
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
276
Leiterplatten-Editor/Rasterleiterplatten-Editor
Der Leiterplatten-Editor und der Rasterleiterplatten-Editor wurden erweitert, sodass jetzt die
Zuweisung der Leiterplattenfamilie auf der jeweiligen Hauptregisterkarte angezeigt wird.

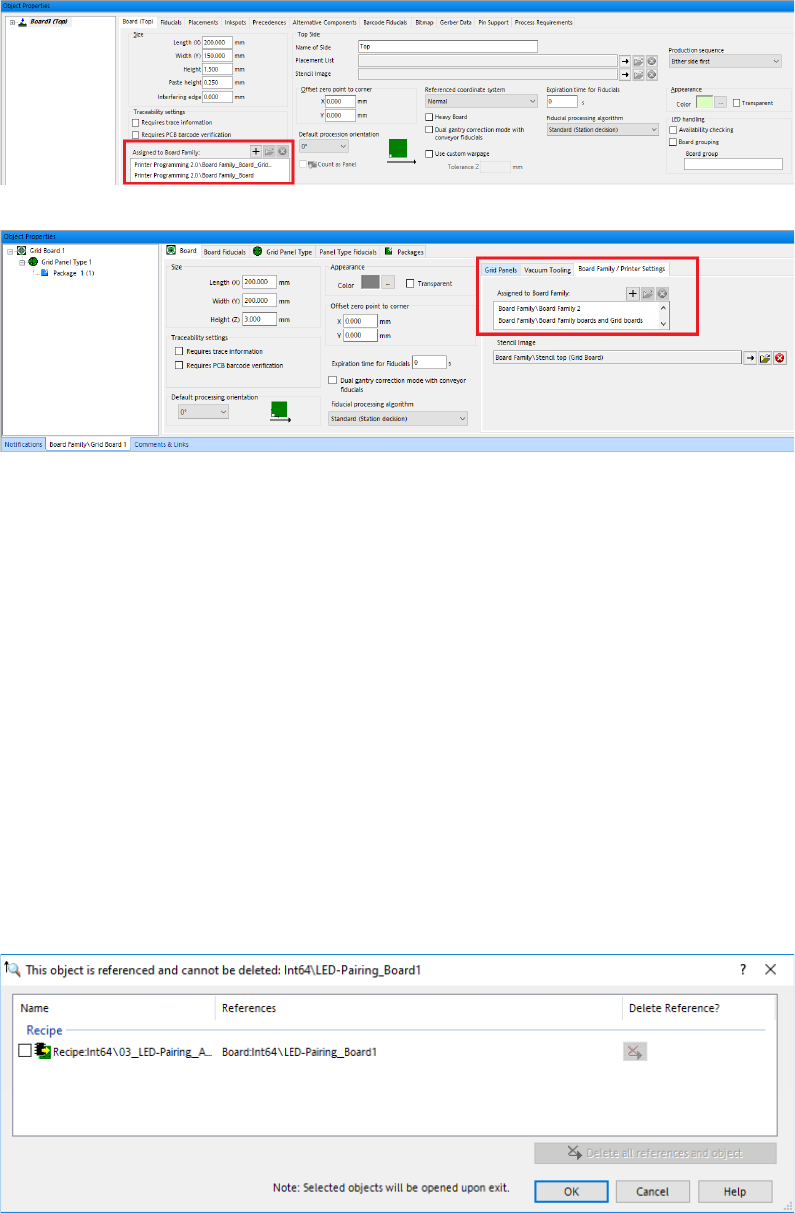

Abbildung 16-2: Informationen zu der zugewiesenen Leiterplattenfamilie im Leiterplatten-Editor
Abbildung 16-3: Informationen zu der zugewiesenen Leiterplattenfamilie im Rasterleiterplatten-Editor
Wenn eine Leiterplatte mehreren Leiterplattenfamilien zugewiesen ist, werden die
Druckerleiterplatten nicht automatisch im Los zugeordnet.
16.1.3 SIPLACE Pro Desk – Allgemeine Bearbeitungsverbesserungen
Wenn ein Objekt nicht über den Identitätsbaum gelöscht werden kann, weil an anderer Stelle auf
das Objekt verwiesen wird, wird ein entsprechender Dialog automatisch geöffnet. Dadurch werden
Ihnen alle Orte angezeigt, an denen auf das Objekt verwiesen wird, und Sie können das Objekt
über den Verweis öffnen. Der Dialog wurde um eine Spalte Verweis löschen? erweitert, die zum
Löschen des einen oder der mehreren Verweise, die im Dialog aufgelistet sind, verwendet werden
kann. Zudem wurde die Schaltfläche Alle Verweise und das Objekt löschen hinzugefügt, die
zum Löschen aller Verweise und des Objekts selbst verwendet werden kann. Diese Schaltfläche ist
nur aktiviert, wenn alle Objekt, auf die verwiesen wird, die Funktion „Verweis entfernen auf“
unterstützen.
Diese Funktion kann auch zum Entfernen eines Loses aus einem Produktionsplanverweis und zum
Entfernen eines Loses aus einem Auftrag oder zum Entfernen einer Leiterplatte aus einer
Leiterplattenfamilie verwendet werden.
Abbildung 16-4: Löschen eines Verweises für ein Objekt
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
277
16.1.4 Anzeige nur unterstützter Attribute bei den Fördererkenndaten
Auf der Registerkarte „Förderer“ in SIPLACE Pro Desk zeigen die in der Kenndatengruppe jedes
Förderertyps angezeigten Attribute jetzt nur die Attribute an, die der jeweilige Förderertyp
unterstützt.
Zusätzlich können Sie feststellen, ob ein Abstandshalter für einen spezifischen Förderertyp
erforderlich ist, indem Sie das neue Attribut Abstandshalter erforderlich überprüfen. Wenn das
Kontrollkästchen „Abstandshalter“ in der Kenndatengruppe aktiviert ist, ist ein Abstandshalter für
diesen Förderertyp erforderlich.

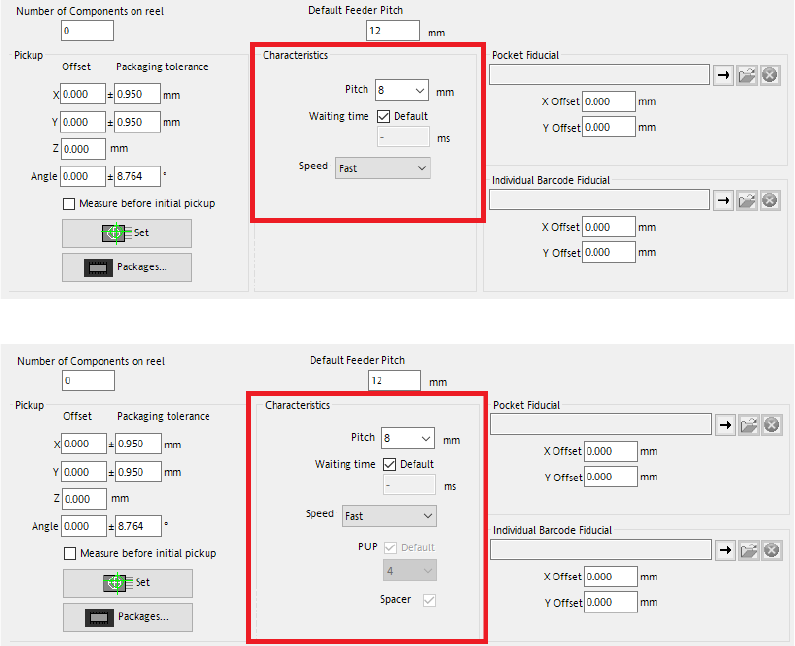

Abbildung 16-5: Beispiel von Kenndaten für einen Standardbandförderer
Abbildung 16-6: Beispiel von Kenndaten für einen Bandförderer, der eine Abholposition und einen Abstandshalter
unterstützt
Zudem wurden die Spalten für die Kenndaten Standardabholpos. verwenden, Abholposition,
Standardwartezeit verwenden, Standardwartezeit, Abstandshalter, Standardabholfenster
verwenden, Abholfenster in den Tabelleneigenschaften in einer einzigen Spalte
Abholkenndaten vereint.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
278

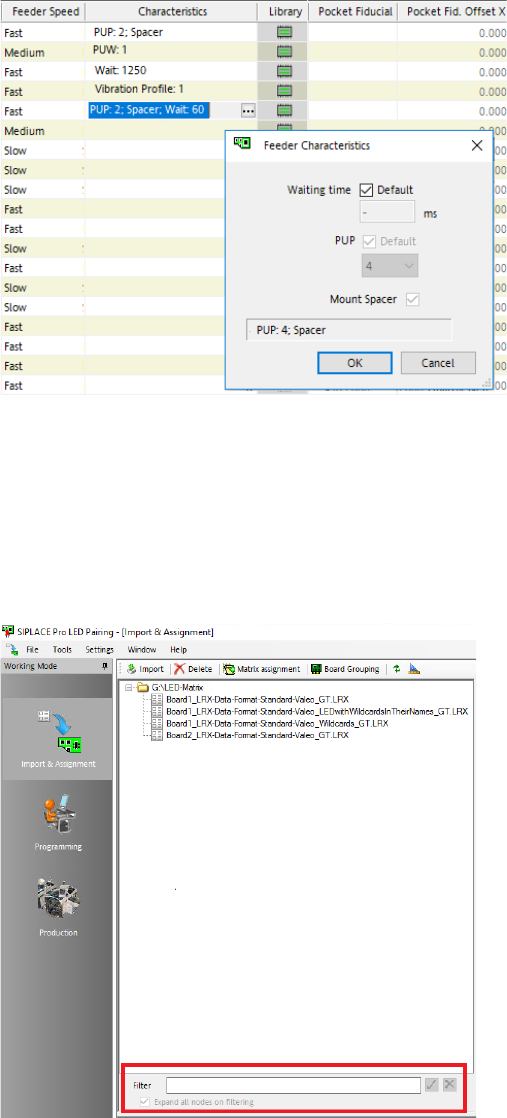

Abbildung 16-7: Neue Kenndatenspalte für alle Fördererkenndaten
Die in dieser Spalte angezeigten Informationen hängen von dem ausgewählten Förderertyp ab.
16.1.5 LED-Koppelung – Filtern der Matrixbaumkontrolle
Die Matrixbaumkontrolle für LED-Matrizen zur LED-Koppelung kann jetzt gefiltert werden. Wenn
der Filter aktiviert ist, werden nur die Knoten des Baums angezeigt, die die Filterkriterien erfüllen.
Abbildung 16-8: Filtern des Matrixbaums zur LED-Koppelung
16.1.6 Reduzieren der Menge an Pipetten pro Bestückkopf
Die Optimierung für die Pipettenrüstung wurde verbessert, sodass die verschiedenen
Pipettentypen konzentrierter gerüstet werden können, d. h., sodass weniger Pipettentypen an
einem Kopf verwendet werden. Dadurch werden die gesamte Bestücksequenz und der
Pipettenrüstungsprozess verbessert.
