SIPLACE Pro 4.x bis 18.0 ( R20-2) / Funktionsbeschreibung Ausgabe 11/2020 210 Die MES-Rückfragen für Produ ktaktivierung auf DEK-Druckern kön nen unter Durch Geräte ausgelöste Los-Überwachung ( DEK-Drucker) aktivieren (2…
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
209
Für Produktaktivierung auf DEK-
Druckern:
Ping
Wird für den Ping-Test verwendet.
VerifyRecipeActivationOnDekPrinter
Diese Rückfrage wird von einem DEK-Drucker über die
Rückfrage VerifyRecipe ausgelöst.
Tabelle 11-3: Prüfmethoden
Der Line Control Server ruft die jeweilige Prüfmethode von allen registrierten MES-Diensten in der
Reihenfolge auf, in der sie in SIPLACE OIB konfiguriert sind. Diese Reihenfolge geht weiter
solange der aktuelle MES-Dienst den Programm-Download bestätigt. Wenn der aktuelle MES-
Dienst den Programm-Download ablehnt, wird die Reihenfolge abgebrochen.
Wenn nur ein MES-Dienst Asm.As.LineControl.Interceptor.Service in OIB registriert ist, wird Line
Control diesen MES-Dienst für jede beliebige SIPLACE Pro-Linie aufrufen. Wenn mehr als ein
MES-Dienst in OIB registriert sind, wird Line Control diese MES-Dienste nur dann aufrufen, wenn
der Benutzer sie den SIPLACE Pro-Linien via SIPLACE OIB Factory Explorer zugewiesen hat.
11.2.3.1 MES-Rückfragen aktivieren
Die MES-Rückfragen für Programm-Download und Produktaktivierung auf DEK-Druckern können
auf der Line Control GUI unter Konfiguration – MES-Überwachung aktiviert werden.

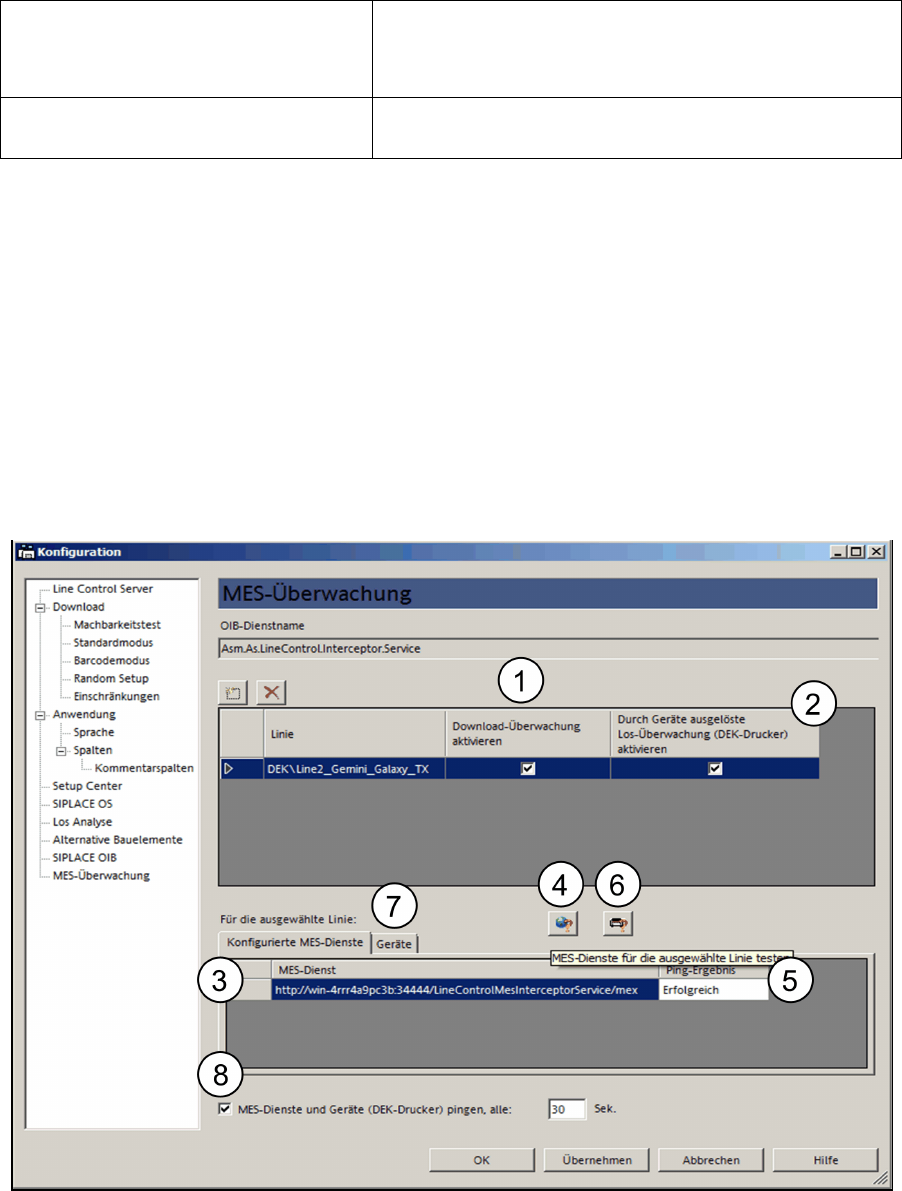

Abbildung 11-23: MES-Rückfragen aktivieren
Die MES-Rückfragen für Programm-Download können unter Download-Überwachung aktivieren
(1) für eine Linie aktiviert werden, die mindestens ein Gerät (= Bestückautomat) enthält, das den
Programm-Download vom Line Control Server unterstützt.
Der Line Control Server löst die MES-Rückfrage einmal pro Programm-Download zu einer Linie
aus. Die MES-Rückfrage wird an alle MES-Dienste mit dem Namen
Asm.As.LineControl.Interceptor.Service gesendet, die in SIPLACE OIB registriert sind.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
210
Die MES-Rückfragen für Produktaktivierung auf DEK-Druckern können unter Durch Geräte
ausgelöste Los-Überwachung (DEK-Drucker) aktivieren (2) für eine Linie aktiviert werden, die
nur DEK-Drucker oder DEK-Drucker und Bestückautomaten enthält.
Der DEK-Drucker löst viele verschiedene Rückfragen zu verschiedenen MES-Diensten aus, unter
anderen die VerifyRecipeActivationOnDekPrinter. Der DEK-Drucker sendet eine Rückfrage an den
Line Control Server, der diese Rückfrage an alle MES-Dienste mit dem Namen
Asm.As.LineControl.Interceptor.Service weiterleitet.
Die konfigurierten MES-Dienste für die gewählte Linie werden in Tabelle (3) angezeigt.
Die Verbindung zu den MES-Diensten können mit der Schaltfläche MES-Dienste für die
ausgewählte Linie testen (4) getestet werden. Das Ergebnis wird unter Ping-Ergebnis (5)
angezeigt.
Zusätzlich kann die Verbindung zwischen dem Line Control Server und den DEK-Druckern mit der
Schaltfläche Geräteverbindungen für die ausgewählte Linie testen (6) in der Registerkarte
Geräte (7) getestet werden.
Abbildung 11-24: Geräteverbindungen testen
Dieser Test umfasst auch den Rückfragekanal vom DEK-Drucker zum Control Server. Das
Ergebnis wird unter Verbindungsstatus angezeigt.
Mit der Option MES-Dienste und Geräte (DEK-Drucker) pingen, alle nn Sek (8) kann konfiguriert
werden, dass die Verbindungstests zu MES-Diensten und DEK-Druckern periodisch ausgeführt
werden.
SIPLACE Pro 4.x bis 18.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
211
HINWEIS
Wenn Durch Geräte ausgelöste Los-Überwachung (DEK-Drucker) aktivieren in den
Line Control GUI-Einstellungen aktiviert ist, muss auf jedem DEK-Drucker der Los-
Überwachungsmodus auf den Wert Netz eingestellt werden, damit die DEK-Drucker
remote gesteuert werden können:
Abbildung 11-25: DEK-Drucker remote gesteuert
