第 1 部 基本篇 第 2 章 生产 2-8 图 2.3.1.3 主画面 图 2.3.1.4 返回原点画面 图 2.3.1.5 等待返回原点完成的画面
第 1 部 基本篇 第 2 章 生产
2-7
2) Windows NT 启动，接下来显示 KE2000 系列的启动画面。

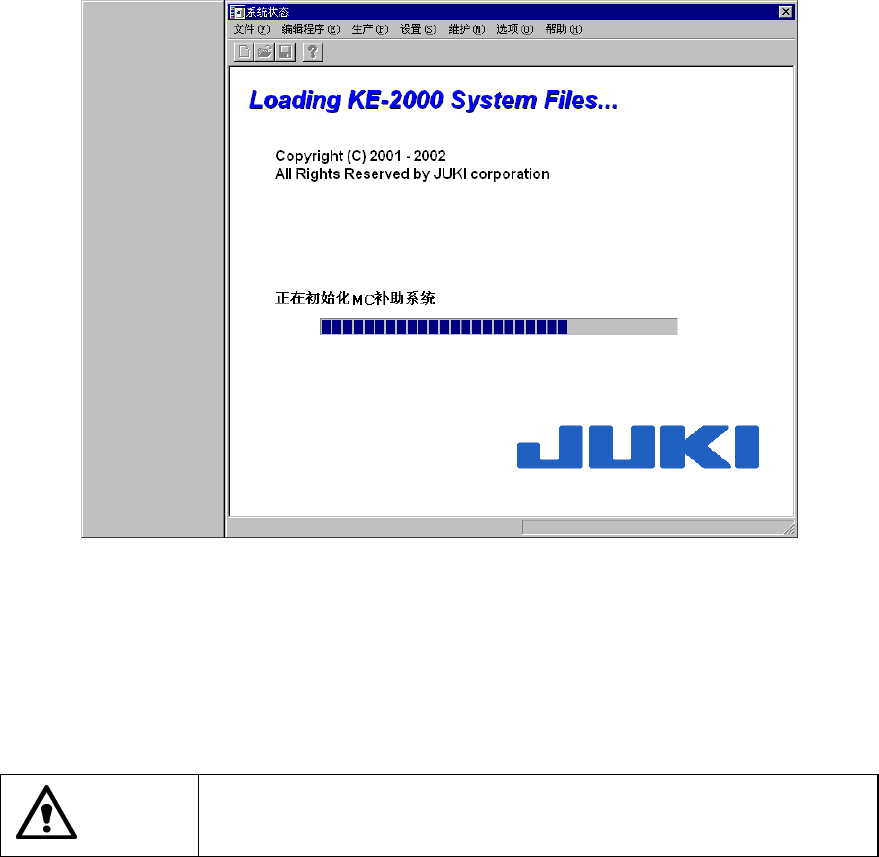

图 2.3.1.2 启动画面
3) 初始设置结束后，显示主画面(图 2.3.1.3)，在此基础上显示返回原点画面(图 2.3.1.4)。单
击“确定”按钮
※1
，进行返回原点(图 2.3.1.5)。
※1：将画面上的箭头对准<确定>按钮后，按一次鼠标左键。
警告
进行返回原点后，装置即刻开始运转。为避免受伤，请绝对不要将手和
头等伸入装置内部。
第 1 部 基本篇 第 2 章 生产
2-8
图 2.3.1.3 主画面
图 2.3.1.4 返回原点画面
图 2.3.1.5 等待返回原点完成的画面
第 1 部 基本篇 第 2 章 生产
2-9
2-3-2 装置的结束方法
１) 请按命令按钮中的退出按钮。
按下该按钮。
按下退出按钮后，还有未保存的生产程序时，显示可能丢失生产程序的提示。
若要保存程序时选择[否]
，中断结束处理返回到桌面。
２) 在系统结束前，显示装置的安全方向设定的确认信息。
图 2.3.2.1 安全方向设定的确认信息
按下 后，进行各种安全方向的设置。如果按下 ，则不进行安全方向的设置而
直接进入下一步。
３) 显示结束的确认信息(图 2.3.2.2)。请按下<确定>按钮。
进行关机处理并结束系统。如果按下<取消>按钮，则返回到原来的主菜单画面。
图 2.3.2.2 结束系统的确认信息
４) 显示如下信息。
请向左旋转主开关，切断电源。
图 2.3.2.3 关机确认
注意
切断电源(向左旋转主开关)时，请务必在进行了上述结束操作后再进行。
不进行结束操作而切断装置电源，则装置在下次启动时将会出现无法启动
的情况。
