第2部 功能详细篇 第1 2章 选项元件 12-11-8-4 设置贴片校正 把光标对准需要执行识别镀锡印刷补偿贴片位置的贴片[标记]上，右击鼠标， 从显示的菜单上选 择[编辑] 或「浏览」 。画面切换为区域基准标记后，把鼠标对准已完成示教的镀锡标记行，按下[选 择]按钮。校正设置完成后，在贴片点标记位置上，将显示校正使用的标记 ID。 * 需要同时设置多个贴片点校正时， 把鼠标对准贴片数据的标记 上， 在需要校正的贴片点上拖动鼠标统 一…
第2部 功能详细篇 第12章 选项元件
③ 详细设置
在[识别镀锡标记的条件设置]画面上选择 [详细设置]按钮后，出现如下[详细设置]画面。

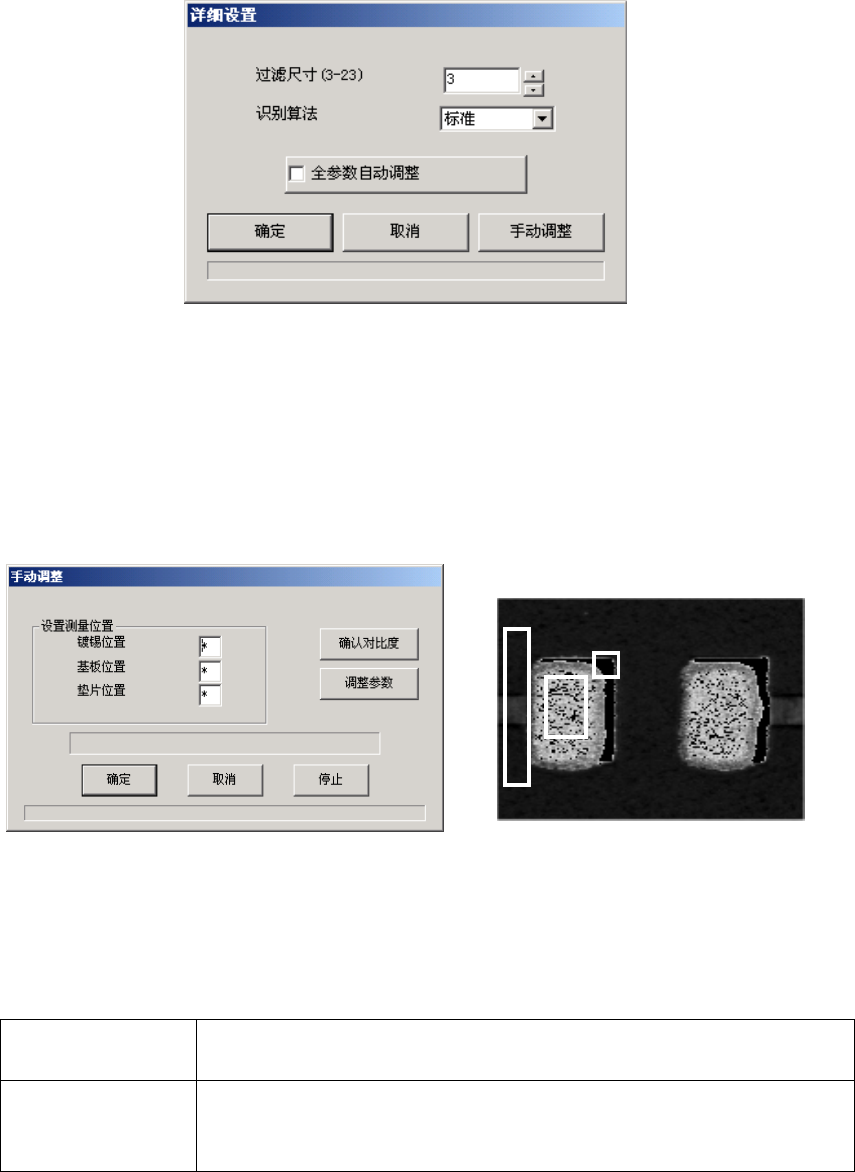

图 12-11-8-10 詳細設定画面
选中[全参数自动调整]进行自动调整时，照明、阈值、对比度图案会一边变动，一边进行全
部图案的组合识别，进行自动调整。在[识别镀锡标记的条件设置]画面上进行 [自动调整]后，识
别仍然不稳定时，请使用本项功能。
● 手动调整
选择[手动调整]，可手动进行镀锡、焊盘、抗焊剂等设置，确认对比度，调整参数。
图 12-11-8-11 手动调整画面 图 12-11-8-12 手动调整时的 VCS 图像
在[设置测量位置]上进行镀锡位置、基板位置 (特别是电路部分)、焊盘位置的示教。
[调
确认对比度
以现在设定的参数测量各领域的亮度，在画面上显示是否得到足够的
把光标对准示教位置编辑框，用 HOD 进行示教。示教结束后编辑框上会出现*符号。
有时不能设置焊盘的位置。在此种情况下，请进入和执行下一个步骤（[确认对比度] 和
整参数]）。
对比度。
调整参数
识别各项参数，测量各个领域的明亮度，进行调整，以取变换照明等
得对比度适宜的参数。调整结果将在 [自动调整结果]画面上显示。调
整不出对比度时，请重新设置识别位置。
12-50
第2部 功能详细篇 第12章 选项元件
12-11-8-4 设置贴片校正
把光标对准需要执行识别镀锡印刷补偿贴片位置的贴片[标记]上，右击鼠标，从显示的菜单上选
择[编辑] 或「浏览」。画面切换为区域基准标记后，把鼠标对准已完成示教的镀锡标记行，按下[选
择]按钮。校正设置完成后，在贴片点标记位置上，将显示校正使用的标记 ID。
* 需要同时设置多个贴片点校正时，把鼠标对准贴片数据的标记上，在需要校正的贴片点上拖动鼠标统
一选择，可进行同时设置。

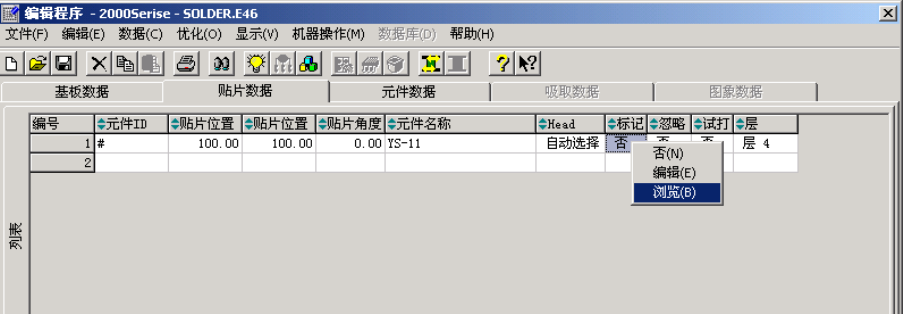

图 12-11-8-13 设置贴片校正画面
12-51
第2部 功能详细篇 第12章 选项元件

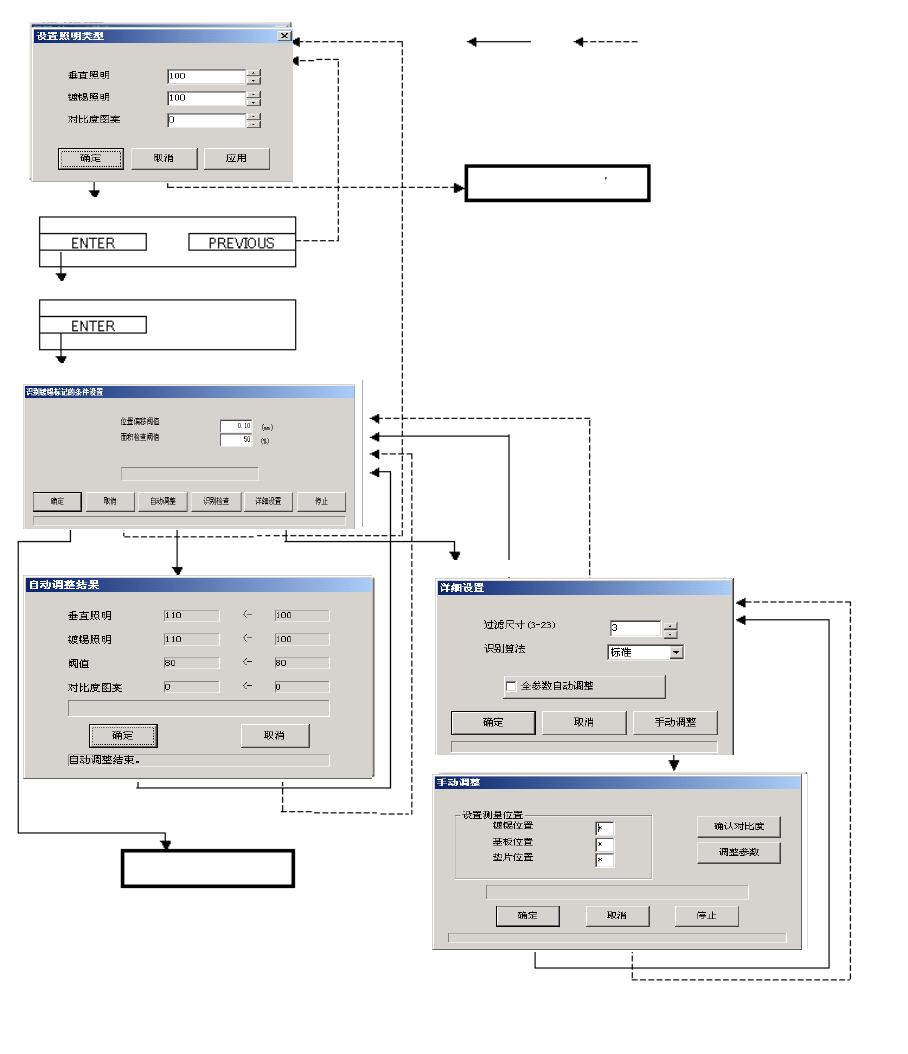

12-11-8-5 输入数据的流程
调整照明
设置
2
值化阈值
（HOD）
设
置
检
查
阈值
设置镀锡外形
（HOD）
自动调整参数
设
置
贴片校
正
手动设置
详
细设置
不更新数值
结束示教
更新数值
按下 ENTER 后，数值即被更新，跳过设置画面。
