第 1 部 基本篇 第 2 章 生产 2-33 2-7-2 元件供给部分的准备 请在统一交换台车或固定台架上安装送料器。 安装后，请进行吸取跟踪。(参见“4-5-4-4-4 坐标系∶吸取位置/吸取高度”)。 2-7-3 ATC 的准备 请确认“机器设置”的设定与ATC中所设定的吸嘴编号是否一致。 <ATC 吸嘴安装、拆卸步骤> 1. 请按住安装在后侧芯片盒处的气缸抽气按钮，用手将滑板②打开。 2. 在安装、拆卸吸嘴⑨时，请将…
第 1 部 基本篇 第 2 章 生产
2-32
3) 基板检测传感器
<位置变更步骤>
(1) 请松开固定传感器架
42
的螺栓
43
，沿着长孔向前后左右移动。
(2) 调整后请再次将螺栓
43
紧固。
3) 用手动控制的传送类或程序编辑中的传送来确认是否已在基板上固定好。
可通过改变传感器托座
42
的安装来改变IN传感器①及搬出传感器②的检测位置。
图 2.7.1.5.2
42
43
① ②
B
Ａ
KE-2060
第 1 部 基本篇 第 2 章 生产
2-33
2-7-2 元件供给部分的准备
请在统一交换台车或固定台架上安装送料器。
安装后，请进行吸取跟踪。(参见“4-5-4-4-4 坐标系∶吸取位置/吸取高度”)。
2-7-3 ATC 的准备
请确认“机器设置”的设定与ATC中所设定的吸嘴编号是否一致。
<ATC 吸嘴安装、拆卸步骤>
1. 请按住安装在后侧芯片盒处的气缸抽气按钮，用手将滑板②打开。
2. 在安装、拆卸吸嘴⑨时，请将吸嘴⑨的平直部分对准 ATC 支架的长缝。
图2.7.3.1
注意
·请务必将吸嘴放回到拆卸的位置。与其他的吸嘴更换时,请重
新设定“机器设置”中的“吸嘴分配”。
·请勿将吸嘴直接安装在贴片头上。(否则会污染激光面，导致
故障的发生。)
スライドプレート②
ATCブラケット①
スライドプレート②が開いた状態
ノズル⑨
平部
滑板②
AT C 托座①
滑板②打开的状态
吸嘴⑨
平直部分
第 1 部 基本篇 第 2 章 生产
2-34
2-8 生产画面
2-8-1 生产画面的启动
在主画面上选择“生产”/“基板生产”，或选择命令按钮的“生产(基板生产)”，则显示如
下的生产条件设定画面。
请指定生产条件(参见“2-8-3 生产条件画面”)。

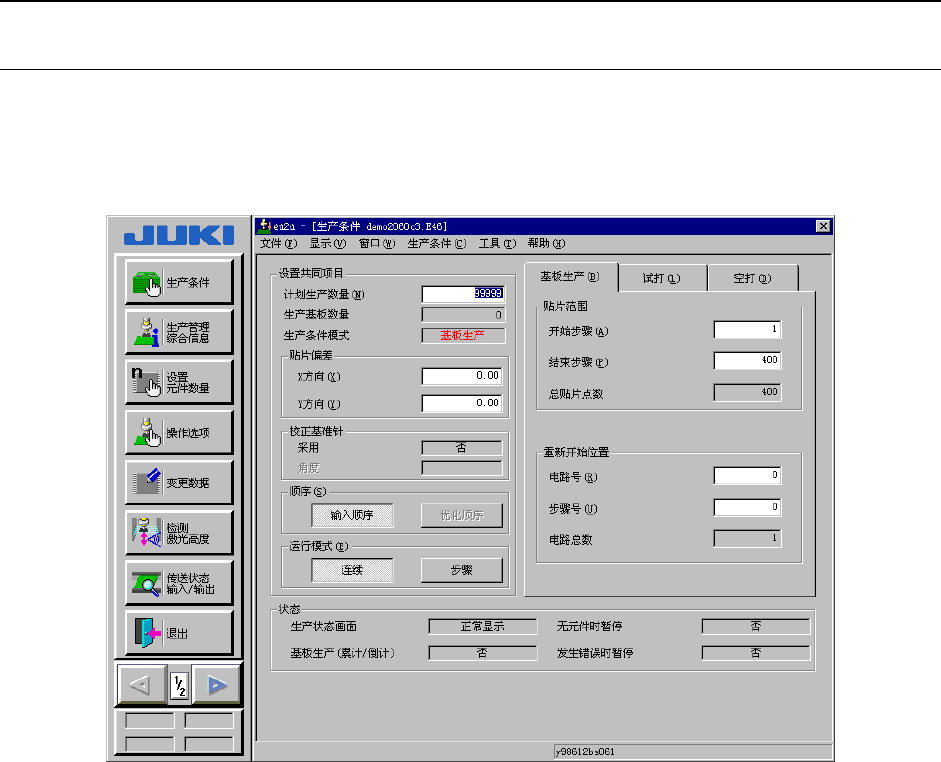

图 2.8.1.1 生产画面
