第1部 基本篇 第4章 生产程序制作
4-212
2) 管理
① 名称变更
可变更已注册的名称。将光标对准列表内想变更的数据所在的行，按下“修改标记数据
文件名”按钮。
显示如下的设定画面。请输入新的名称。

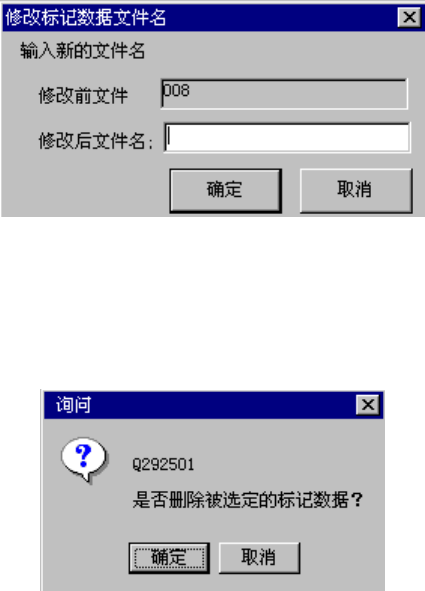

图 4.5.4.5.1-2 标记数据名称变更
② 删除
可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下“删除”按钮。
显示如下的设定画面。请按下“确定”按钮。
图 4.5.4.5.1-3 删除确认
第1部 基本篇 第4章 生产程序制作
4-213
4-5-5 打印
选择“文件”/“打印”，从“程序数据”、“吸嘴设置”、“生产信息”、“优化”中选择
要打印的项目。
优化时需要进一步选择“选项”、“供应数”。

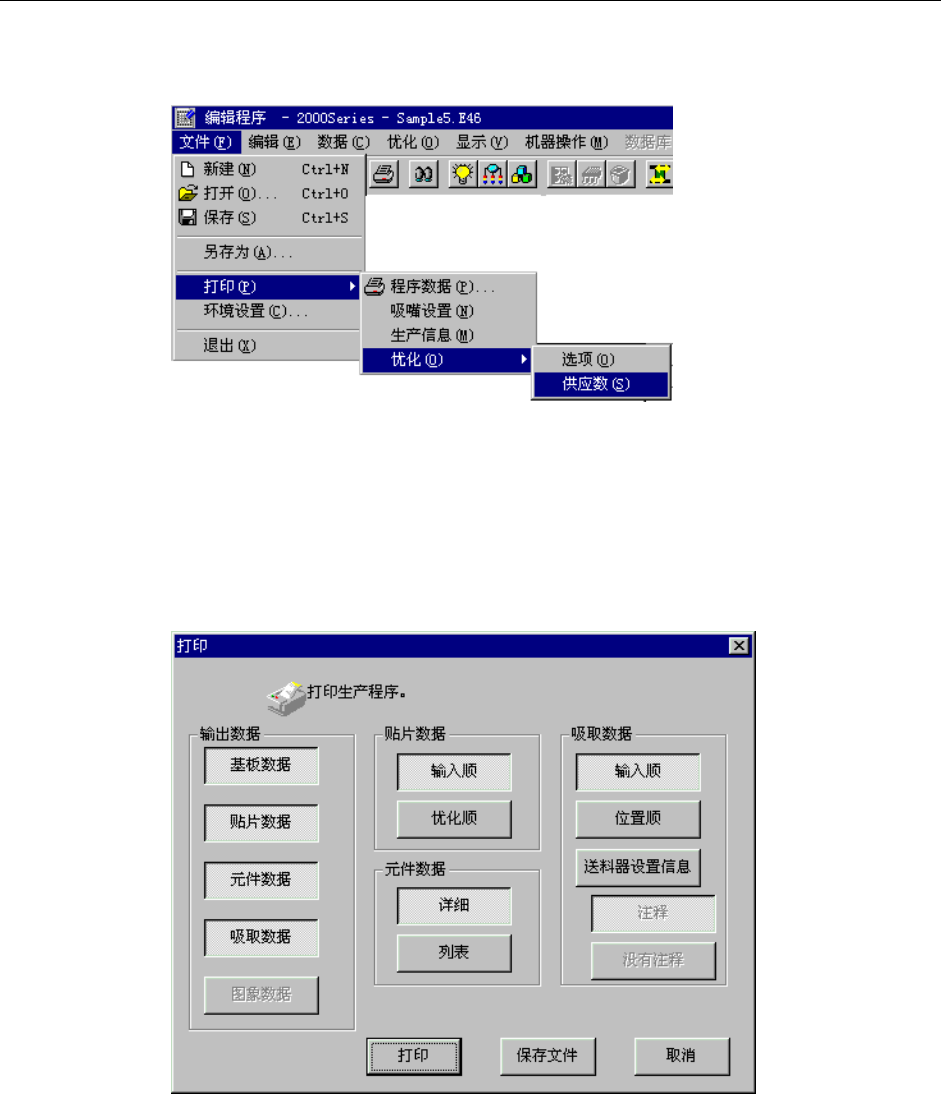

图 4.5.6.1 生产程序编辑显示的打印菜单
●“程序数据”：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式
(txt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图象数据>的打印。
图 4.5.6.2 程序数据打印菜单
●“吸嘴分配”：打印吸嘴的分配状态。
●“生产管理信息”：生产管理信息由<生产管理信息>、<生产条件>、<元件数>构成，可通
过按钮来指定打印。在凹状态时打印。
●“优化/选项”：打印优化选项的设定内容。
●“优化/供给数”：打印优化选项的“元件供给数”。
第1部 基本篇 第4章 生产程序制作
4-214
4-5-6 帮助
No.
帮助组 说明
1 KE2000 帮助 显示 KE2000 系列的帮助文件。
2 关于程序 显示各文件的版本。
4-5-6-1 KE2000 帮助
从菜单栏中选择“帮助”/“KE2000”，显示KE2000系列用的帮助文件。
图 4.5.6.1-1 帮助菜单显示例
4-5-6-2 关于程序
从菜单栏中选择“帮助”/“关于程序”，则可以显示各文件的版本。
图 4.5.6.2-1 版本显示例
