第2部 功能详细篇 第1 1章 自动校准 11-20 ③ 设置贴片头将移动到真空校准上，测量3次加压破坏状况。 ·显示第2次与第3次的平均值。 · 测量后所显示的压力值图表为第3次的数据。 图 11-2-7- 8 图 11-2-7-9 请选择“运行”。 选择“运行”，进行故障分析。 图 11-2-7-10 测量结束。 · 重复测量时，请选择“运行”。 选择“运行”，则显示上一个画面。 · 测量别的贴片头时，通过“设置贴片头选…
第2部 功能详细篇 第11章 自动校准
11-19

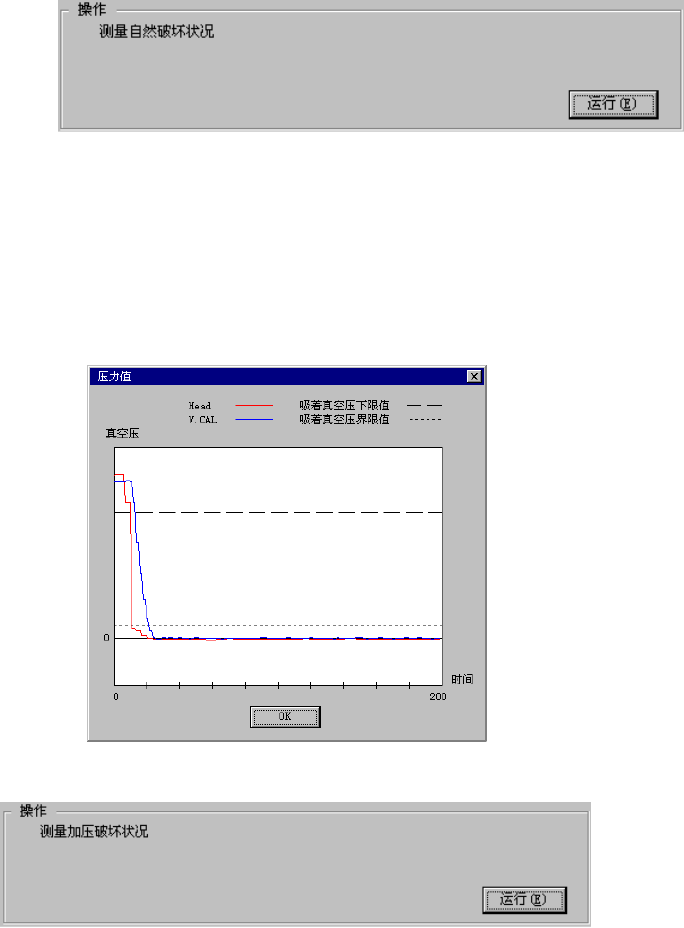

图 11-2-7-5
请选择“运行”。
选择“运行”，则自动测量自然破坏状况。
② 设置贴片头将移动到真空校准上，测量3次自然破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
图 11-2-7-6
图 11-2-7-7
请选择“运行”。
选择“运行”，则自动测量加压破坏状况。
第2部 功能详细篇 第11章 自动校准
11-20
③ 设置贴片头将移动到真空校准上，测量3次加压破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
图 11-2-7-8
图 11-2-7-9
请选择“运行”。
选择“运行”，进行故障分析。
图 11-2-7-10
测量结束。
· 重复测量时，请选择“运行”。
选择“运行”，则显示上一个画面。
· 测量别的贴片头时，通过“设置贴片头选择”来选择贴片头。
变更“设置贴片头”,则将显示初始画面。
结束时，请选择“确定”。
第2部 功能详细篇 第12章 选项元件
12-1
第 12 章 选项元件的使用
12-1 送料器类的交换
关于送料器的使用方法，请参照各送料器的《使用说明书》。
本章将介绍往主机上安装送料器时的安装方法。
12-1-1 带式送料器的更换(8mm～72mm)
注意
如在 XY 轴或贴片头正在动作时更换送料器，带式送料器可能会接触到动作
元件，危及人身或损坏装置。
XY 轴和贴片头正在动作时，请决对不要更换带式送料器。
请务必打开安全护罩后再更换带式送料器。
(1) 安装步骤
1) 将“带式送料器①”的底面放置在“送料台②”上。
2) 滑动“带式送料器①”，以“安装板B⑦”作为导板，对准“带式送料器底面的导板销”，
将“带式送料器前面的定位销⑥”插入“安装板③”的定位孔。
此时，为了将“锁定支架⑨”对准“锁定轴⑧”的 V 型槽，轻轻地拉动“解锁杆⑩”，将
送料器的前面顶在“安装板”上，然后放开“解锁杆”，用锁紧支架夹紧锁紧轴，并固定
带式送料器。
◆ 此时，带式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示带式送
料器的安装位置。
请确认带式送料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动“解锁杆⑩”，一边径直向后拉“带式送料器①”，将其卸下。
10
8
2
9
6
3
4
7
1
图 12-1-1-1
注意:
如果纸带的残留部分(元件供给后从
带式送料器排出的带子)向上翘，挂
在带式送料器的支承部时，有可能造
成带式送料器送给不良。因此请确认
残带的排出情况。
注:
