第1部 基本篇 第5章 数据库
5-9
5-3 元件数据(包括图像数据)的制作与编辑
新建、编辑元件数据的方法有以下几种。
设定项目 内 容
追加 新输入元件名，制作元件数据。
复制 不改变已经制作的元件数据内容，仅用其它文件名复制。
在数据库中注册
将生产程序文件或已注册到其它数据库的元件数据，统一
注册到数据库。
注册
在程序编辑中注册 对生产程序文件的元件数据逐一注册到数据库。
5-3-1 追加
新建元件数据。
<步骤>
① 请单击“数据”/“增加”。 ② 显示新建元件名输入画面。
输入元件名，单击“确定”。
图 5.3.1-1 图 5.3.1-2
③ 显示元件表格画面。请制作数据。
图 5.3.1-3
第1部 基本篇 第5章 数据库
5-10
5-3-2 复制
要制作外形尺寸相同而内容不同(元件名不同)的多个元件数据时，简便的方法是：先制作
1个元件数据，再多复制几个，各取不同的元件名便可。
另外，要制作只有高度不同、而其他项目相同的多个元件时，请先制作1个元件数据，其
余的元件只需变更元件名后对其进行复制，修改高度值即可。
<步骤>

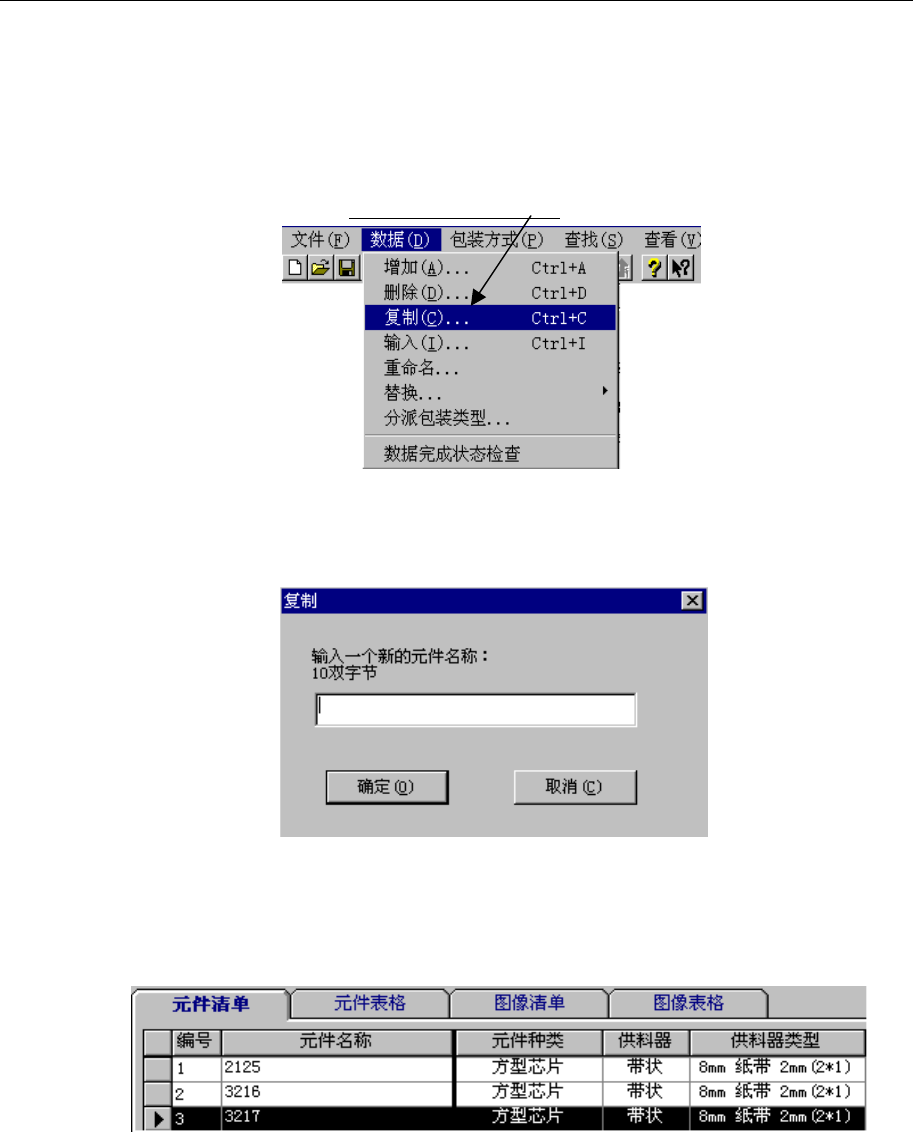

① 选择要复制的元件名后，单击“数据”/“复制”。
图 5.3.2-1
② 显示元件名输入画面后，请输入新元件名，再单击“确定”。
图 5.3.2-2
③ 显示出新元件名已被注册。
图 5.3.2-3
第1部 基本篇 第5章 数据库
5-11
5-3-3 注册(在数据库中注册)
对生产程序或其它数据库注册的所有元件数据进行统一注册。
<步骤>
1) 在菜单栏中，单击“数据”/“注册”。
2) 显示如下画面。请设定选择文件和注册时的条件。
① 指定注册条件。
※“注册条件”
∶ 设置当执行统一注册时，如果数据库中已有同名元件注册时，
是要进行覆盖注册、还是不注册。
●不输入
∶有同名的元件时不进行覆盖。
●每次都询问
∶要求显示信息询问“是否覆盖同名的元件”。
●覆盖
∶覆盖同名的元件。
② 设置在数据库中若有旧机种KE700系列、KE2010-40、KE-2050-60、FX系列、CX-1制
作的数据时，是否要进行覆盖
。
图 5.3.3-1
③ 单击此处，选择要注册的文件。
图 5.3.3-2
3) 单击“注册”后，即可执行注册。
※ 最初被设定为“mdb 形
式”。
生产程序等其他形式的文
件,请单击“▼”进行选择。
