第2部 基本编 第8章 机器设定
8-4-10-12 激光面接触检查
选择了激光面接触检查之后，下图所示的激光面接触检查设定对话框显示出来。
图 8-4-10-13 激光面接触检查对话框
●设定激光面接触检查
这是为了防止接触元件的激光 (MNLA) 玻璃表面，在通过吸附后的激光定位转动测定元件前的阶段，
检查是否接触到激光面的功能。
可以设定激光面接触检查时的容限值。
项目 详细内容 输入范围
检查容限值 在进行激光面接触检查时，设定元件和玻璃表面的距离的容
限值 (默认值 = 1.00 mm)。
0.10 ～ 5.00 mm
8-34
第2部 基本编 第8章 机器设定
关于容限值
进行激光面接触检查时，把元件吸附点至元件端的长度作为(X、Y)，然后通过以下的计算式预测是
否接触。
计算式
2/
22
GAPYX + ﾚｰｻﾞﾏｰｼﾞﾝ <+
不满足此计算式的条件时，即判断为接触激光面，立即停止生产。
在此计算式中，X
2
+ Y
2
的平方根表示元件旋转半径 (L) 。激光GAP在MNLA时为 34 mm，在FMLA
时为 57mm。用[检查容限值]设定的值在激光面接触检查的判定时，因为考虑中心偏差，加算到元件
转动半径(L)。

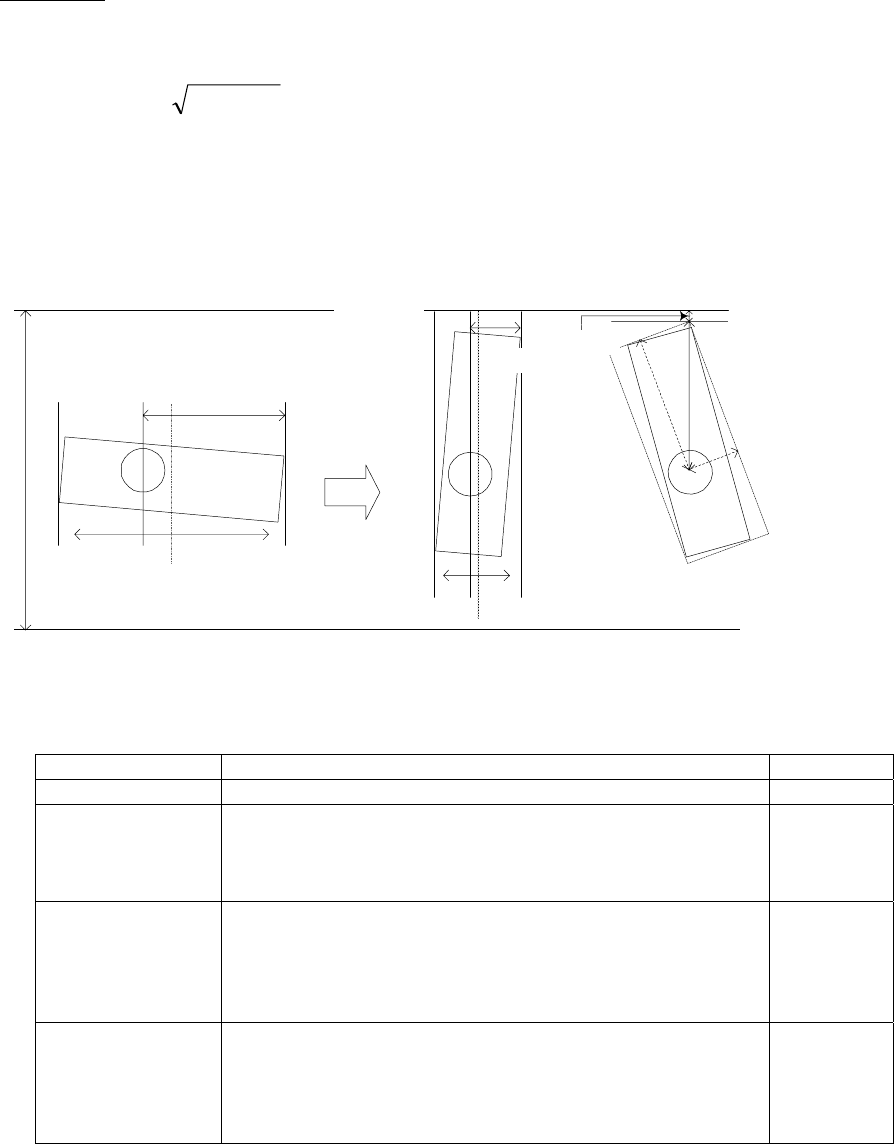

下图表示各项目之间的关系。
Center
Width
X
Center
Width
Y
レーザ面
LaserGap
ノズル
ノズル
部品
部品
ノ
ズ
ル
L
Y
X
マージン
レーザ面
● 管状转换器的设定
这是利用 HMS 补正管状转换器的吸附位置的功能。设定项目如下所示。
项目 详细内容 输入范围
使用 设定是否使用利用 HMS 补正吸附位置的功能。 ON/OFF
检查位置偏差 设定用 HMS 检查吸附位置偏差的开始位置。
输入从元件端面至开始检查位置的偏差。
元件吸附位置偏差小时，不进行吸附位置补正，就会降低成功率。
默认值是 1.00mm。
-5 ～ 5 mm
检查元件最小尺寸 设定进行吸附位置偏差检查的元件最小 Y 尺寸 (吸附数据基准的 Y
方向的尺寸)。
这是为了仅对容易发生问题的大型元件进行检查，抑制成功率降低
的设定。
默认值是 14.85 mm。
0 ～ 50 mm
检查范围 设定用 HMS 检查元件端面的范围。
输入从吸附位置至杆式送料器的止动器的距离。在此范围内，不能
检测元件端面式，作为元件用完处理。但是，不加算到元件用完计
数里。
默认值是 20.00 mm。
5 ～ 50 mm
容限值
元件
元件
激光面
激光面
＋容限值＜激光
8-35
第2部 基本编 第8章 机器设定
[检查位置偏差]、[检查元件最小尺寸]设定的值与生产程序无关作为固定值使用。默认值把
SOP、SOJ 用管状转换器时的元件 X 方向最大尺寸作为 16.51 mm 计算的数值。

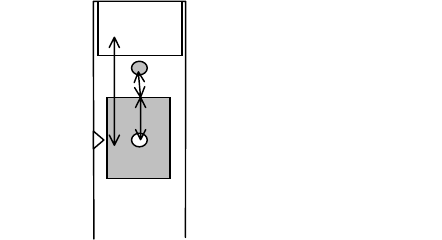

各设定值的关系请参照下图。
検査位置オフセット
吸着位置から部品端面までの距離
ズ/2| ＝|吸着位置－部品 Y サイ
检查范围偏差
从吸附位置到元件端面的距离
=[吸附位置－元件 Y 尺寸/2]
ストッパ
止
动
器
検査範囲
检查范围
