第1部 基本篇 第3章 保养 3-34 3-4-7 统一交换台(选购件) 请在“台架定位销①”和“导引轴②”处涂抹润滑油。 1 1 2 2 图 3-4-7-1 统一交换台 ① 台架定位销 ② 导轴
第1部 基本篇 第3章 保养
3-33
3-4-6 支撑台
请在*标记的滚珠丝杠轴3处全部涂抹润滑油。
用手将支撑台拉起后，在两侧涂抹油脂。
＊

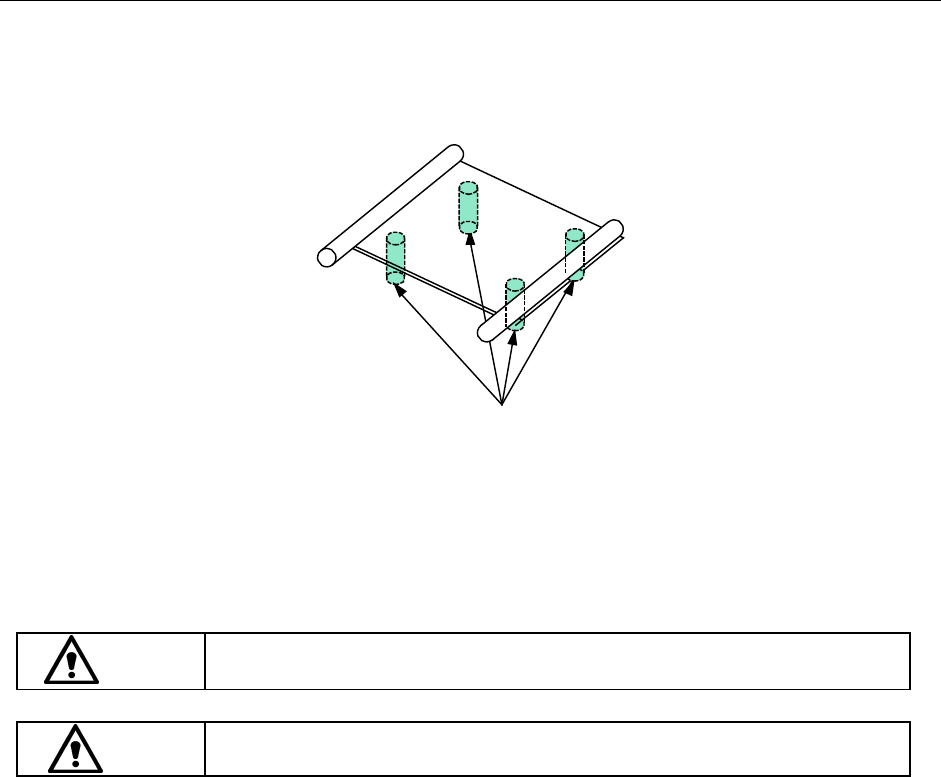

图 3-4-6-1 支撑台
注意
请勿使用润滑脂(C 润滑脂)以外的润滑脂。
如果与其它的润滑脂混使用，可能会使润滑脂脱离涂抹部位后滴落。
危险
为防止因意外启动而引发事故，请在切断电源后进行涂抹作业。
*
第1部 基本篇 第3章 保养
3-34
3-4-7 统一交换台(选购件)
请在“台架定位销①”和“导引轴②”处涂抹润滑油。
1
1
2
2

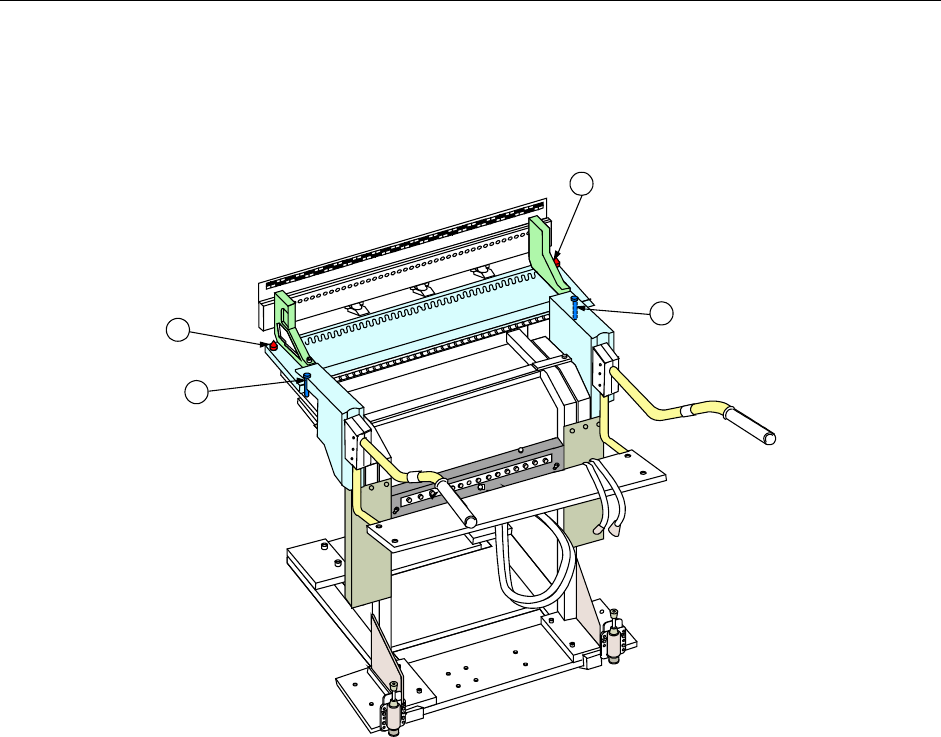

图 3-4-7-1 统一交换台
① 台架定位销
② 导轴
第1部 基本篇 第3章 保养
3-35
3-5 更换 UPS 蓄电池
当UPS蓄电池达到使用寿命(在通电状态下为2年)或因放电等原因而不能充电时，请更换蓄电
池。
3-5-1 UPS 的拆卸
警告
为了避免因触电而造成重伤事故，请将总开关置于〈断开〉状态。同时务
必将主机的主断路器及主开关置于〈OFF〉状态。
总开关是指建筑物内安装的电源开关，而非主机上的开关。
INOUT
图 3-5-1-1 装置背面图(UPS 安装位置) 图 3-5-1-2 UPS
<拆卸顺序>
① 请拆下连接在 UPS 上的连接器及从 UPS 引出的电缆的中转连接器。
② 拆下固定在 UPS 前面的金属板上地螺丝(1 个)，将 UPS 从主体上拉出。
③ 更换电池后，按照相反的步骤装回。
注意
拆卸 UPS 时，由于 UPS 主体很重，因此请多注意。
电源设备
UPS安装位置
从通信连接器上
拔下连接器
拆下螺丝
拆下信号
连接器
从输出插座上
拔下插头
UPS
电源设备
拆下中转
连接器
