第2部 基本编 第8章 机器设定 第 8 章 机器设置 8-1 概要 出厂时，吸嘴的配置等机器的基本构成已被设置。 如果机器的构成没有变化，则无需改变该设定值。 当追加吸嘴或变更基准销的位置等，使机器的构成发生变化时，请重新设置该部分。 此外，在进行定期检查时，清扫吸嘴后，请同时检查设定值。 表 8-1-1 机器设置的菜单构成 No. 机器设置组 设置内容 1 ATC 吸嘴分配 对 ATC 编号 1～30、A、B 进行的吸嘴分配 分配的…
第2部 功能详细编 第7章 操作选项
7-12
设定执行 MTC 不间断运行功能。
(仅机器设置的使用单元中 MTC 选择为“TR6D”时本项目有效。)
６ 不间断运行(MTC)
不间断运行功能有效。
不间断运行(MTC)功能为有效时，即可设定。
设定执行 MTC 不间断运行时的备用生产模式功能。
７ 备用(MTC)
MTC 备用生产模式有效。
设定 MTS 不间断运行功能的执行。
(仅机器设置的使用单元中 MTS 选择为“TR5D”时，本项目有效。)
８ 不间断运行(MTS)
不间断运行功能有效。
不间断运行 (MTS) 功能为有效时，可以设定。
设定执行 MTS 不间断运行时的备用生产模式功能。
９ 备用(MTS)
MTS 备用生产模式有效。
设定执行 DTS 不间断运行功能。
(仅机器设置的使用单元中 DTS 设定为“使用”时本项目有效。)
１０ 不间断运行(DTS)
不间断运行功能有效。
●自动补充 DTS 元件数
※用不间断模式进行生产时，按下<SUPPLY>
键进行元件补充，再次按下<SUPPLY>键解
除元件补充模式时，进行元件补充侧的元
件数自动为补满状态。
１１ 进行 MTC 元件的元件检测
设定 MTC 元件吸取时的元件检查。(“a”为默认值)
a.不进行： 不进行元件检测。
b.文件读取： 生产程序文件变更时，进行元件检测。
c.元件补给： 按下 MTC 的<SUPPLY>键，元件补给结束
时，进行元件检测。
· 选择“文件读取”或“元件补给”，吸取已补满的 MTC 托
盘的元件时，按照 MTC 内的 HMS 检测托盘上有元件用尽，
从有元件的位置开始吸取。
· 如选择“不进行”，则补满后，必须从托盘的元件前沿位
置开始吸取。
· (仅机器设置的使用单元中 MTC 选择为“TR6D”时本项
目有效。
第2部 基本编 第8章 机器设定
第 8 章 机器设置
8-1 概要
出厂时，吸嘴的配置等机器的基本构成已被设置。
如果机器的构成没有变化，则无需改变该设定值。
当追加吸嘴或变更基准销的位置等，使机器的构成发生变化时，请重新设置该部分。
此外，在进行定期检查时，清扫吸嘴后，请同时检查设定值。
表 8-1-1 机器设置的菜单构成
No. 机器设置组 设置内容
1 ATC 吸嘴分配
对 ATC 编号 1～30、A、B 进行的吸嘴分配
分配的吸嘴编号
分配的吸嘴类型
将已分配的吸嘴安装在贴片头上时的真空值
将已分配的吸嘴安装在贴片头上时的吸嘴高度
真空校准单元的位置
2 无吸嘴真空值 未安装吸嘴时的真空值
3 基准销的位置 从机器原点起的基准销、从动销的位置
4 外形基准的位置 从机器原点起的外形基准的位置
5 MTC 滑梭吸取位置 MTC 滑梭的吸取位置
6 MTS 安装位置偏移
MTS 的第 1 标记位置
MTS 的第 2 标记位置
7 元件废弃位置 IC 元件的废弃位置
芯片元件的废弃位置
8 IC 回收带 IC 回收带的安装位置
IC 回收带的元件废弃位置
9 贴片头待机位置 元件保护暂停位置
10 使用单元 因故障等原因在生产中无法使用设备单元(贴片头、MTC 等)时，
设置为“不使用”。
· 如果在本项目中设置为不使用，即使“没有该设备单元则
完全不能基板生产”，生产也将正常退出。
11 多工位线 连接 HLC(可选)，设置是否装入多工位线。
若装入，则必须设置 IP 地址。
12 基板传送 基板传送传感器延迟(对于缺口、穿孔基板的基板传送传感器延
迟)、延迟的单位(时间“ms”或长度“mm”)及自动宽度调整、
支撑台面的基板下限制、加速度、压入量
13 真空台 设置真空台的运行时间
14 信号灯 设置各动作阶段的信号灯模式
15 坏板标记示教 获得坏板标记 ON/OFF 基准值
16 共面检测 重试次数
基准平面
17 激光面的接触检查 激光面接触检查的检查容限值
管状转换器设定成使用/不使用
检查位置偏差/检查元件最小尺寸/检查范围
8-1
第2部 基本编 第8章 机器设定
8-2 机器设置的启动与退出
8-2-1 机器设置的启动
从菜单栏中选择“设置”/“机器设置”或选择触摸屏的“机器设置”，则显示如下图的机器
设置初始画面。
在机器设置的初始画面中，左侧为触摸屏，右侧为所设置的当前值一览表。触摸屏上登录有
设置各组中经常使用的功能，选择后可调出与各菜单相应的功能。
移动滚动条，可以察看机器设置的设置情况。

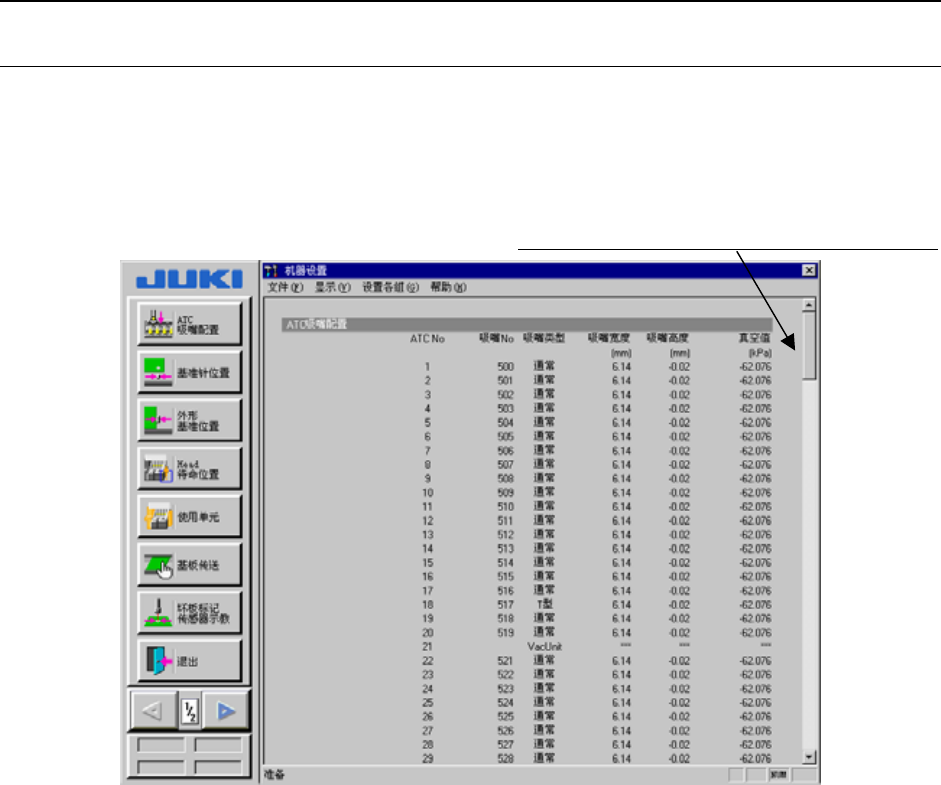

图 8-2-1 机器设置初始画面构成
通过选择菜单栏的“设置各组”来变更各项目的设置。
8-2
