第1部 基本篇 第5章 数据库
5-13
5-3-5 删除
删除元件名。
<步骤>
1) 选择要删除的元件名，在菜单栏中单击“数据”/“删除”。
2) 出现右图所示的询问信息。
单击“是”后，即可删除。
图 5.3.5-1
删除多个元件的方法：
先指定删除范围，再进行删除。
●在数据库中指定范围的方法：请您尝试删除下列第 1 行至第 3 行：
首先，点击要删除的首位元件的此处。
然后按“Shift”键，再单击要删除的最后元件。
图 5.3.5-2
5-3-6 重命名
修改元件名称的方法：
<步骤>
1) 在菜单栏中，单击“数据”/“改变名称”。
2) 输入新元件名
，单击“确定”。
图 5.3.6-1
第1部 基本篇 第5章 数据库
5-14
5-3-7 替换
（1）重置默认值
在显示元件清单或元件表格时，从菜单栏中选择“数据”/“替换”/“重置默认值”后，
显示如下画面。
图 5.3.7-1
● 将 502、503 号吸嘴替换为 500 号吸嘴
已设定为激光定心和图像定心的502号吸嘴和503号吸嘴全部被换为500号吸嘴。
注意
一旦替换为 500 号吸嘴，即无法恢复原 502 号吸嘴和 503 号数
据。
● 标签内的选项
将选择的项目重新设定为默认值。
重新设定数据时，画面上显示如下信息。
图 5.3.7-2
（2）统一替换
此功能与编辑程序功能中的统一替换功能相同，先设定条件，把抽出的元件数据，变更为所需
的数值，或按设置进行统一替换。
第1部 基本篇 第5章 数据库
5-15
5-4 包装代码
“包装代码”是为了减少元件数据的制作工序而建立的数据库。
通过选择与要制作的元件接近的包装代码，仅修正与包装代码不同的部分，即可进行元件
数据的制作，也可重新制作包装代码。
5-4-1 包装类型（包装代码）的使用方法
以新建2012尺寸的芯片元件的数据为例：
<步骤>
1) 在菜单栏中，单击“数据”/“追加”，并输入元件名。
2) 显示如下画面。

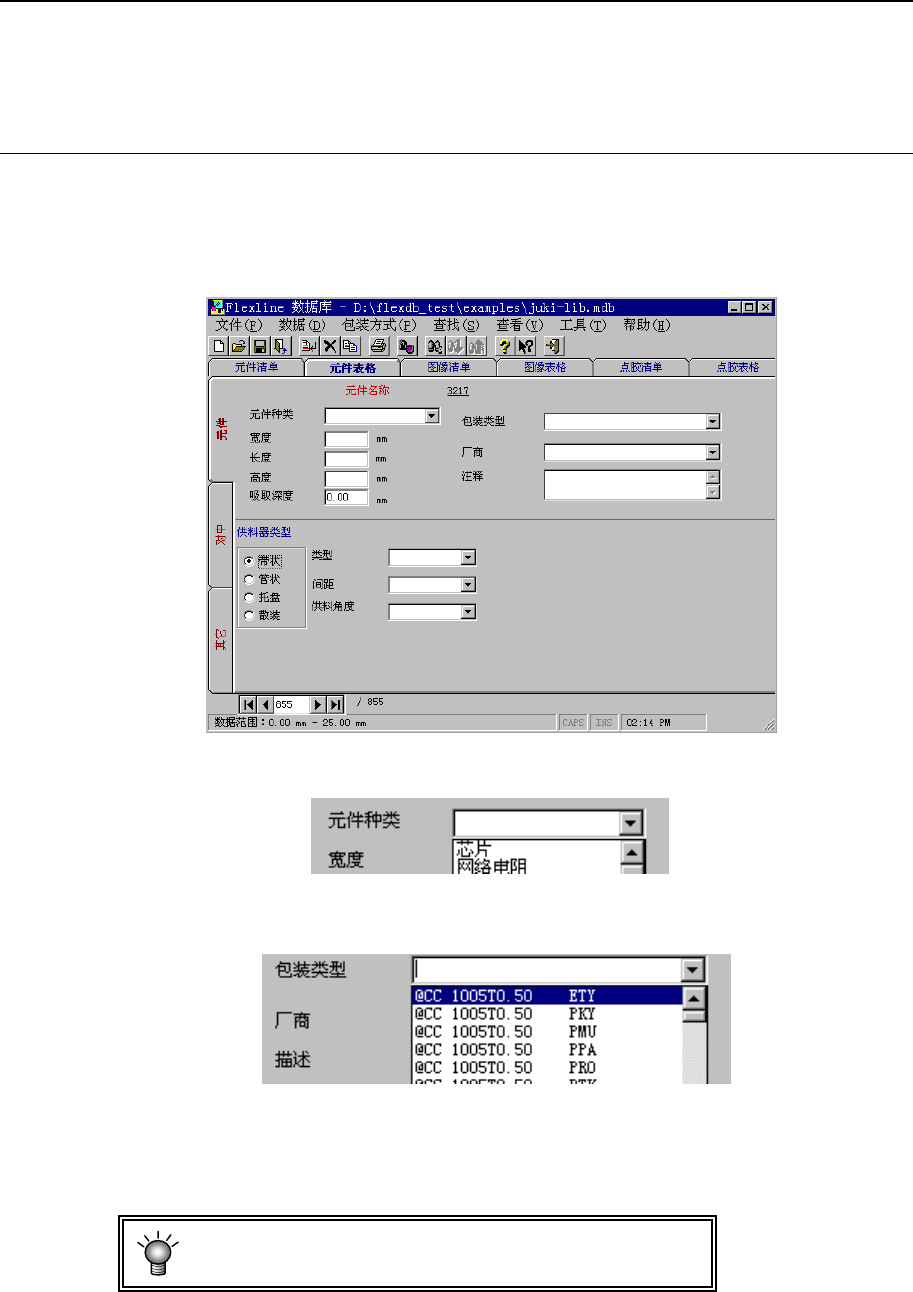

图 5.4.1-1
3) 选择“元件种类”。
图 5.4.1-2
4) 从“包装类型”（包装代码，下同）中选择相同外形的包装代码。
图 5.4.1-3
※关于 JUKI 数据库的品名，请参照“13-2 包装代码库”。
5) 选定包装代码后，各输入项目可自动设定。只需输入变更部分。
机械、注释、验证项目的数据不能自动设置。
