第2部 功能详细篇 第1 2章 选项元件 12-11-3 设置 12-11-3-1 设置使用／不使用镀锡偏移校正 在设置画面上选择“设定组”－“使用单元” ，设置使用／不使用镀锡偏移校正。 图 12-11-3-1 使用单元的设置画面 12-11-3-2 贴片时忽略镀锡识别错误 用户级别为“修理工程师”者，可设置“使用单元”的“贴片时忽略镀锡识别错误” 。 在“贴片时忽略镀锡识别错误”有效时，只要有 1 组镀锡标记识别发现 1 处标记识别…
第2部 功能详细篇 第12章 选项元件
12-11-2-2 检查内容

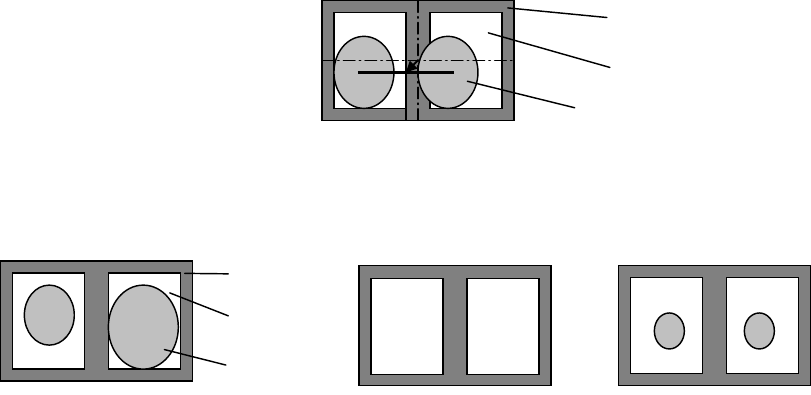

检测出印刷镀锡的（2 点）重心，取得相对于程序上的贴片坐标与镀锡印刷的偏移量补偿值
后，再进行贴片。
检查内容，有镀锡印刷“位移检查”和“状态检查”。
① 位移检查
识别镀锡时，若镀锡印刷补偿量超出事先设定的阈值时，则会显示错误。此外，还应参照位移量计
算出默认值的检测领域。
② 状态检查
识别镀锡时，若 1 组的镀锡面积超出预先设置的阈值时，则会显示错误。阈值，要以镀锡面积大
者为基准，设置容许面积％比。无镀锡、或与示教的镀锡外形尺寸差距较大时，则会显示错误。
＜面积比检查＞ ＜无镀锡＞ ＜镀锡面积异常＞
12-11-2-3 其他
要使用“识别镀锡印刷补偿贴片位置的功能”，必须使用 BOC 标记。
基板
パッド
镀锡
基板
焊盘
基板
基板
パッド 焊盘
镀锡
12-39
第2部 功能详细篇 第12章 选项元件
12-11-3 设置
12-11-3-1 设置使用／不使用镀锡偏移校正
在设置画面上选择“设定组”－“使用单元”，设置使用／不使用镀锡偏移校正。
图 12-11-3-1 使用单元的设置画面
12-11-3-2 贴片时忽略镀锡识别错误
用户级别为“修理工程师”者，可设置“使用单元”的“贴片时忽略镀锡识别错误”。
在“贴片时忽略镀锡识别错误”有效时，只要有 1 组镀锡标记识别发现 1 处标记识别错误，则会
放弃对与该镀锡标记相关贴片点的镀锡偏移校正，改在通常位置上进行贴片（不进行暂停）。
※“贴片时忽略镀锡识别错误”功能只在生产中有效。此时，编辑程序中的贴片位置摄像机跟踪
功能中此功能是无效。
12-40
第2部 功能详细篇 第12章 选项元件
12-11-4 设置镀锡偏移校正参数
从“使用单元”选择“设置镀锡偏移校正”后，会显示下列“镀锡偏移校正”画面。可在该画面
上设置“检测领域容限值”、变更示教用参数的初始值。
设置镀锡检测领域
容限值
变更示教用参数的
初始值
图 12-11-4-1 设置检测容限值画面
12-11-4-1 设置检测范围补偿
选择“设置组”－“设置镀锡偏移校正”－“设置检测领域容限值”，设置检测范围补偿值。需
要比位移检测值计算的范围更大时，输入该值。镀锡识别，在位移检测值加算补偿值的范围内进行。
位置ずれ検査値
位移检测值
图 12-11-4-2 检测领域示意图
※ 输入补偿值后只是扩大检测范围，位移检测判定值没有变化。但，扩大检测范围后，可能会检测
出识别对象外的镀锡等错误，造成识别不稳定。
デ 域フォルト検出領
镀 锡外形
镀锡外形
检测领域默认值
検出領域
检测领域
検出範囲マージン
检测领域容限值
12-41
