第2部 功能详细篇 第12章 选项元件
2)设置 2 值化阈值
操作 HOD 的上下箭头键，调整 2 值化阈值，使 VCS 监视器显示的镀锡单独明亮。
* 如图 12-11-8-6 所示，电极焊盘的轮廓线上的 1 个像素程度的镀锡以外的光泽，不影响识别。
图 12-11-8-6 调整 2 值化阈值时的监视器画面
进行示教时，也可在[识别镀锡标记的条件设置] 画面上，通过自动调整功能，自动设置参数。
此外，调整阈值有困难时，可按 HOD 的 PREVIOUS 键回到调整照明画面，重新调整照明。
3) 设置镀锡外形
操作 HOD 的箭头键，指定左上、右下各 1 组镀锡印刷的外接窗框后，选择 HOD 的 ENTER 健。
1 个像素程度的轮廓线粗度，
不影响识别。
基板抗焊剂部
电极焊盘
镀锡
图 12-11-8-7 镀锡外形的示教
12-47
第2部 功能详细篇 第12章 选项元件
4)设置检查阈值
在镀锡偏移阈值检测框内输入阈值，在面积检查阈值检测框内输入面积比阈值。检测框的数值，
应为示教时的镀锡外形尺寸＋位置偏移阈值。按下“确定”，阈值更新后，进入下一个工序。
* 以位置偏移阈值为基准，设置检测范围。
* 在面积检查阈值框内输入 0 时，则不进行面积比的检测。
③
②
①
图 12-11-8-8 识别镀锡标记的条件设置画面
画面上显示的命令按钮内容
按钮名称 实行内容
自动调整 自动调整照明、阈值、对比度图案。
识别检查 进行镀锡标记识别。
详细设置 移动到详细设置画面。
<使用键盘操作>
1. 按[Tab]健，把光标移动到编辑框。
2. 在编辑框内输入变更值。
3. 用[Tab]健，把光标移动到相对应的命令按钮上，再按 Enter 健。
12-48
第2部 功能详细篇 第12章 选项元件
① 自动调整（参数）
在[识别镀锡标记的条件设置] 画面上选择 [自动调整]按钮，一边变更参数，一边反复进行
识别，自动调整出最适宜的参数。自动调整结束后，显示如下[自动调整结果]画面。识别不稳定
时，会显示警告。
显示该画面时，按下 F12 键，可保存多个自动调整时的图像。图像可与 VCS 识别图像同样地
保存下来。但处理需要时间。若要中止时再按一次 F12 键，或按 Esc 键，显示对话框后可选择停
止保存图像，或继续。

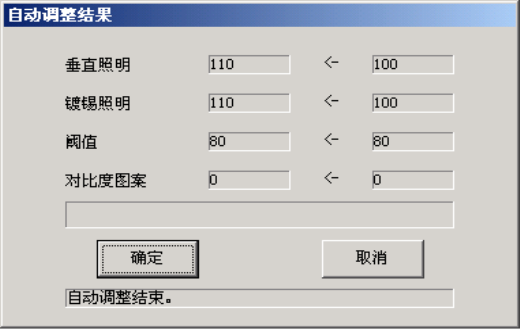

图 12-11-8-9 调整结束时的画面
② 识别检查
在[识别镀锡标记的条件设置]画面上选择 [识别检查]按钮后，即可按设置的参数进行识别。
识别成功时，VCS 监视器上的镀锡中心点会出现十字标记。识别失败时，VCS 监视器会显示错误代
码。识别不稳定时，可在 [识别镀锡标记的条件设置]画面上选择 [取消]按钮，重新调整照明。
12-49
